Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

Вятский Государственный Университет

Кафедра технологии строительного производства

Пояснительная записка к курсовой работе по теме:

«Технология возведения многоэтажного здания»

Выполнил ст. гр. 1-11-СТу 159 Стрелков И.А.

Проверил Новосельцев Ю.П.

Киров –2014

Содержание

1. ИСХОДНЫЕ ДАННЫЕ

2. определение объёмов монтажных работ

3. ПОДБОР БАШЕННОГО КРАНА ДЛЯ МОНТАЖА КОНСТРУКЦИЙ

4. КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ

5. ТЭП

6. КОНТРОЛЬ КАЧЕСТВА МОНТАЖА

7. ОХРАНА ТРУДА ПРИ ПРОИЗВОДСТВЕ МОНТАЖНЫХ РАБОТ

9. СПИСОК ЛИТЕРАТУРЫ

1. Исходные данные

1. Согласно заданию на проектирование, требуется произвести монтаж многоэтажного промышленного здания.

2. Возводимое здание имеет 3 пролета. Размеры пролетов – 6 метра. Шаг крайних и средних колонн 6 м. Общие размеры сооружения, согласно данным 18×84 м. Высота этажа 3,6 м. Количество этажей – 6.

2. Определение объёмов монтажных работ

Перед определением объёмов монтажных работ составляется спецификация сборных железобетонных конструкций, необходимых на всё здание. Спецификация сборных элементов приведена в таблице 1.

Табл. 1

№ п.п	Наименование	Кол-во	Вес,т		Размер
			одного	всех
1	Колонна 2эт разр крайняя средняя	96 96	3,9 4,2	374,4 403,2		400400 400400
2	Ригель крайний средний	36 252	4,2 4,5	151,2 1134		5300500800 5500650800
3	Плита перекрытия доборная связевая рядовая	168 168 756	1,0 2,2 2,5	168 369,6 1890		5050800400 50501485400 55501485400
4	Стеновые панели 1.2х6	360	2,1	756		60001180240

1932шт. 5219,4 т.

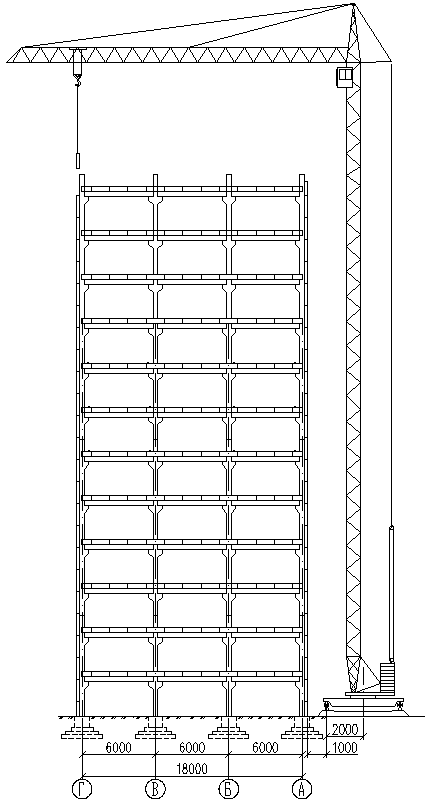

3. Подбор башенного крана для монтажа конструкций.

К техническим параметрам кранов, которые необходимо определить относятся:

- требуемая высота подъёма крана, м.

- требуемый вылет стрелы крана, м.

- требуемая грузоподъёмность крана, т.

Требуемые параметры крана вычисляются по формулам:

Параметры кранового оборудования:

	КБ-403Б
	Q_т	H_кр	l_стр
min	4,5	-	5,5
max	8	31.6	22

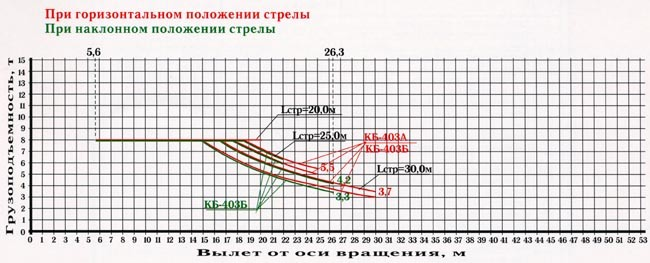

Диаграмма грузоподъёмности крана КБ-403Б

4.Калькуляция трудовых затрат

Шифр норм	Наименование		Ед. измер.		Кол-во	Норма времени на ед. чел.-час		Трудоёмкость всего объёма работ			Зарплата, руб						Состав звена
											на ед. работ			на весь объём			Квалификация		Кол во
						звена	маш.	звена	маш.	звена		маш.	звена		маш.
1	2		3		4	5	6	7	8	9		10	11		12	13		14
1 ярус
Е4-1-4	Монтаж колонны в стак фунд		шт		64	6	1.2	384	76,8	4,49		1,27	287,36		81,28	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
Е4-1-25	Заделка стыков в стак фунд		шт		64	1,20	-	76,6	-	0,894		-	57,216		-	М – 4 раз М – 3 раз		1 1
Е4-1-6	Монтаж ригеля 1 эт		шт		48	2,4	0,48	115,2	23,04	1,8		0,51	86,4		24,48	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17	Сварка ригелей		10 п.м		4,68	3,6	-	16,85	-	3,28		-	15,35		-	Э.свар–6 р		1
Е4-1-25	Заделка стыков крайних ригелей: устр-во опалубки бетонир стыков разборка опалубки		1 узел		26 26 26	0,64 0,97 0,34	-	16,64 25,22 8,84	-	0,48 0,72 0,25		-	12,48 18,72 6,5		-	М – 4 раз М – 3 раз П- 4 раз П-3 раз		1 1 1 1
Е4-1-25	Заделка стыков средних ригелей: устр-во опалубки бетонир стыков разборка опалубки		1 узел		26 26 26	1,0 1,2 0,44	-	26 31,2 11,44	-	0,75 0,89 0,33		-	19,5 23,14 8,58		-	М – 4 раз М – 3 раз П- 4 раз П-3 раз		1 1 1 1
Е4-1-6	Монтаж ригеля 2 эт		шт		48	2,4	0,48	115,2	23,04	1,8		0,51	86,4		24,48	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17	Сварка ригелей		10 п.м		4,68	3,6	-	16,85	-	3,28		-	15,35		-	Э.свар–6 р		1
Е4-1-25	Заделка стыков крайних ригелей: устр-во опалубки бетонир стыков разборка опалубки		1 узел		26 26 26	0,64 0,97 0,34	-	16,64 25,22 8,84	-	0,48 0,72 0,25		-	12,48 18,72 6,5		-	М – 4 раз М – 3 раз П- 4 раз П-3 раз		1 1 1 1
Е4-1-25	Заделка стыков средних ригелей: устр-во опалубки бетонир стыков разборка опалубки		1 узел		26 26 26	1,0 1,2 0,44	-	26 31,2 11,44	-	0,75 0,89 0,33		-	19,5 23,14 8,58		-	М – 4 раз М – 3 раз П- 4 раз П-3 раз		1 1 1 1
Е4-1-7	Монтаж плит перекрытия 1 эт связевые доборные		шт		28 28	0,72 0,56	0,18 0,14	17,28 13,44	4,32 4,08	0,51 0,4		0,19 0,15	12,24 9,6		4,56 3,6	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17	Сварка плит 1 эт		10 п.м		4,8	3,6	-	17,28	-	3,28		-	15,74		-	Э.свар-6 р		1
Е4-1-7	Монтаж плит перекрытия 2 эт связевые доборные		шт		28 28	0,72 0,56	0,18 0,14	17,28 13,44	4,32 4,08	0,51 0,4		0,19 0,15	12,24 9,6		4,56 3,6	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17	Сварка плит 2 эт		10 п.м		4,8	3,6	-	17,28	-	3,28		-	15,74		-	Э.свар–6 р		1
E4-1-7	Монтаж рядовых плит перекрытия 1 эт		шт		126	0,72	0,18	77,76	19,44	0,51		0,19	55,08		20,52	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17	Сварка рядовых плит 1 эт		10 п.м		8,8	3,6	-	31,68	-	3,28		-	28,86		-	Э.свар–6 р		1
E4-1-7	Монтаж рядовых плит перекрытия 2 эт		шт		126	0,72	0,18	77,76	19,44	0,51		0,19	55,08		20,52	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E22-1-3	Сварка рядовых плит 2 эт		10 п.м		8,8	3,6	-	31,68	-	3,28		-	28,86		-	Э.свар–6 р		1
Е4-1-26	Заливка швов плит		100 м		3,34	4	-	13,36	-	2,98		-	9,95		-	М – 4 раз М – 3 раз		1 1
2 ярус
Е4-1-4		Монтаж колонн 2го яруса		шт	64	4,8	0,48	249.6	24,96	3,59		0,51	186,68		24,96	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17		Сварка колонн		10 п.м	2,68	3,6	-	9,65	-	3,28		-	8,79		-	Э.свар–6 р		1
Е4-1-25		Заделка стыков		шт	52	1,20	-	62,4	-	0,894		-	46,49		-	М – 4 раз М – 3 раз		1 1
Е4-1-6		Монтаж ригеля 3 эт		шт	48	2,4	0,48	115,2	23,04	1,8		0,51	86,4		24,48	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17		Сварка ригелей		10 п.м	4,68	3,6	-	16,85	-	3,28		-	15,35		-	Э.свар–6 р		1
Е4-1-25		Заделка стыков крайних ригелей: устр-во опалубки бетонир стыков разборка опалубки		1 узел	26 26 26	0,64 0,97 0,34	-	16,64 25,22 8,84	-	0,48 0,72 0,25		-	12,48 18,72 6,5		-	М – 4 раз М – 3 раз П- 4 раз П-3 раз		1 1 1 1
Е4-1-25		Заделка стыков средних ригелей: устр-во опалубки бетонир стыков разборка опалубки		1 узел	26 26 26	1,0 1,2 0,44	-	26 31,2 11,44	-	0,75 0,89 0,33		-	19,5 23,14 8,58		-	М – 4 раз М – 3 раз П- 4 раз П-3 раз		1 1 1 1
Е4-1-6		Монтаж ригеля 4 эт		шт	48	2,4	0,48	115,2	23,04	1,8		0,51	86,4		24,48	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17		Сварка ригелей		10 п.м	4,68	3,6	-	16,85	-	3,28		-	15,35		-	Э.свар–6 р		1
Е4-1-25		Заделка стыков крайних ригелей: устр-во опалубки бетонир стыков разборка опалубки		1 узел	26 26 26	0,64 0,97 0,34	-	16,64 25,22 8,84	-	0,48 0,72 0,25		-	12,48 18,72 6,5		-	М – 4 раз М – 3 раз П- 4 раз П-3 раз		1 1 1 1
Е4-1-25		Заделка стыков средних ригелей: устр-во опалубки бетонир стыков разборка опалубки		1 узел	26 26 26	1,0 1,2 0,44	-	26 31,2 11,44	-	0,75 0,89 0,33		-	19,5 23,14 8,58		-	М – 4 раз М – 3 раз П- 4 раз П-3 раз		1 1 1 1
Е4-1-7		Монтаж плит перекрытия 3 эт связевые доборные		шт	28 28	0,72 0,56	0,18 0,14	17,28 13,44	4,32 4,08	0,51 0,4		0,19 0,15	12,24 9,6		4,56 3,6	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17		Сварка плит 3 эт		10 п.м	4,8	3,6	-	17,28	-	3,28		-	15,74		-	Э.свар-6 р		1
Е4-1-7		Монтаж плит перекрытия 4 эт связевые доборные		шт	28 28	0,72 0,56	0,18 0,14	17,28 13,44	4,32 4,08	0,51 0,4		0,19 0,15	12,24 9,6		4,56 3,6	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17		Сварка плит 4 эт		10 п.м	4,8	3,6	-	17,28	-	3,28		-	15,74		-	Э.свар–6 р		1
E4-1-7		Монтаж рядовых плит перекрытия 3 эт		шт	126	0,72	0,18	77,76	19,44	0,51		0,19	55,08		20,52	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17		Сварка рядовых плит 3 эт		10 п.м	8,8	3,6	-	31,68	-	3,28		-	28,86		-	Э.свар–6 р		1
E4-1-7		Монтаж рядовых плит перекрытия 4 эт		шт	126	0,72	0,18	77,76	19,44	0,51		0,19	55,08		20,52	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E22-1-3		Сварка рядовых плит 4 эт		10 п.м	8,8	3,6	-	31,68	-	3,28		-	28,86		-	Э.свар–6 р		1
Е4-1-26		Заливка швов плит		100 м	3,34	4	-	13,36	-	2,98		-	9,95		-	М – 4 раз М – 3 раз		1 1
3 ярус
Е4-1-4		Монтаж колонн 3го яруса		шт	64	4,8	0,48	249.6	24,96	3,59		0,51	186,68		24,96	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17		Сварка колонн		10 п.м	2,68	3,6	-	9,65	-	3,28		-	8,79		-	Э.свар–6 р		1
Е4-1-25		Заделка стыков		шт	52	1,20	-	62,4	-	0,894		-	46,49		-	М – 4 раз М – 3 раз		1 1
Е4-1-6		Монтаж ригеля 5 эт		шт	48	2,4	0,48	115,2	23,04	1,8		0,51	86,4		24,48	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17		Сварка ригелей		10 п.м	4,68	3,6	-	16,85	-	3,28		-	15,35		-	Э.свар–6 р		1
Е4-1-25		Заделка стыков крайних ригелей: устр-во опалубки бетонир стыков разборка опалубки		1 узел	26 26 26	0,64 0,97 0,34	-	16,64 25,22 8,84	-	0,48 0,72 0,25		-	12,48 18,72 6,5		-	М – 4 раз М – 3 раз П- 4 раз П-3 раз		1 1 1 1
Е4-1-25		Заделка стыков средних ригелей: устр-во опалубки бетонир стыков разборка опалубки		1 узел	26 26 26	1,0 1,2 0,44	-	26 31,2 11,44	-	0,75 0,89 0,33		-	19,5 23,14 8,58		-	М – 4 раз М – 3 раз П- 4 раз П-3 раз		1 1 1 1
Е4-1-6		Монтаж ригеля 6 эт		шт	48	2,4	0,48	115,2	23,04	1,8		0,51	86,4		24,48	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17		Сварка ригелей		10 п.м	4,68	3,6	-	16,85	-	3,28		-	15,35		-	Э.свар–6 р		1
Е4-1-25		Заделка стыков крайних ригелей: устр-во опалубки бетонир стыков разборка опалубки		1 узел	26 26 26	0,64 0,97 0,34	-	16,64 25,22 8,84	-	0,48 0,72 0,25		-	12,48 18,72 6,5		-	М – 4 раз М – 3 раз П- 4 раз П-3 раз		1 1 1 1
Е4-1-25		Заделка стыков средних ригелей: устр-во опалубки бетонир стыков разборка опалубки		1 узел	26 26 26	1,0 1,2 0,44	-	26 31,2 11,44	-	0,75 0,89 0,33		-	19,5 23,14 8,58		-	М – 4 раз М – 3 раз П- 4 раз П-3 раз		1 1 1 1
Е4-1-7		Монтаж плит перекрытия 5 эт связевые доборные		шт	28 28	0,72 0,56	0,18 0,14	17,28 13,44	4,32 4,08	0,51 0,4		0,19 0,15	12,24 9,6		4,56 3,6	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17		Сварка плит 5 эт		10 п.м	4,8	3,6	-	17,28	-	3,28		-	15,74		-	Э.свар-6 р		1
Е4-1-7		Монтаж плит перекрытия 6 эт связевые доборные		шт	28 28	0,72 0,56	0,18 0,14	17,28 13,44	4,32 4,08	0,51 0,4		0,19 0,15	12,24 9,6		4,56 3,6	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17		Сварка плит 6 эт		10 п.м	4,8	3,6	-	17,28	-	3,28		-	15,74		-	Э.свар–6 р		1
E4-1-7		Монтаж рядовых плит перекрытия 5 эт		шт	126	0,72	0,18	77,76	19,44	0,51		0,19	55,08		20,52	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E4-1-17		Сварка рядовых плит 5 эт		10 п.м	8,8	3,6	-	31,68	-	3,28		-	28,86		-	Э.свар–6 р		1
E4-1-7		Монтаж рядовых плит перекрытия 6 эт		шт	126	0,72	0,18	77,76	19,44	0,51		0,19	55,08		20,52	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E22-1-3		Сварка рядовых плит 6 эт		10 п.м	8,8	3,6	-	31,68	-	3,28		-	28,86		-	Э.свар–6 р		1
Е4-1-26		Заливка швов плит		100 м	3,34	4	-	13,36	-	2,98		-	9,95		-	М – 4 раз М – 3 раз		1 1
Е4-1-28		Монтаж стеновых панелей		шт	228	3,00	0,75	684	171	2,28		0,8	519,84		182,4	М – 5 раз М – 4 раз М – 3 раз М – 2 раз Маш – 6 р		1 1 2 1 1
E22-1-3		Сварка швов стеновых панелей		10 п.м	52,3	3,6	-	188,28	-	3,28		-	171,54		-	Э.свар–6 р		1
Е4-1-26		Заливка швов стеновых панелей		100м	34,4	12,00	-	412,8	-	8,94		-	307,53		-	М – 4 раз М – 3 раз		1 1

∑=2749,51

∑=486,04
