5.2. Гравітаційні бетонозмішувачі

Найбільш поширеними є гравітаційні змішувачі періодичної дії, що являють собою встановлений на опорах перекидний двоконусний барабан з разташуванням на його стінках лопатями. Перемішування відбувається за рахунок того, що всі завантажені в барабан складові суміші поперемінно то піднімаються вгору, то під дією сили тяжіння падають вниз.

Бетонозмішувач СБ-116А пересувний, призначений для виготовлення бетонної суміші з крупністю заповнювача до 40 мм. Він складається з змішувального барабана, редуктора, механізму повороту і фіксації барабана, рами з ходовою частиною на пневматичних колесах (рис. 5.1).

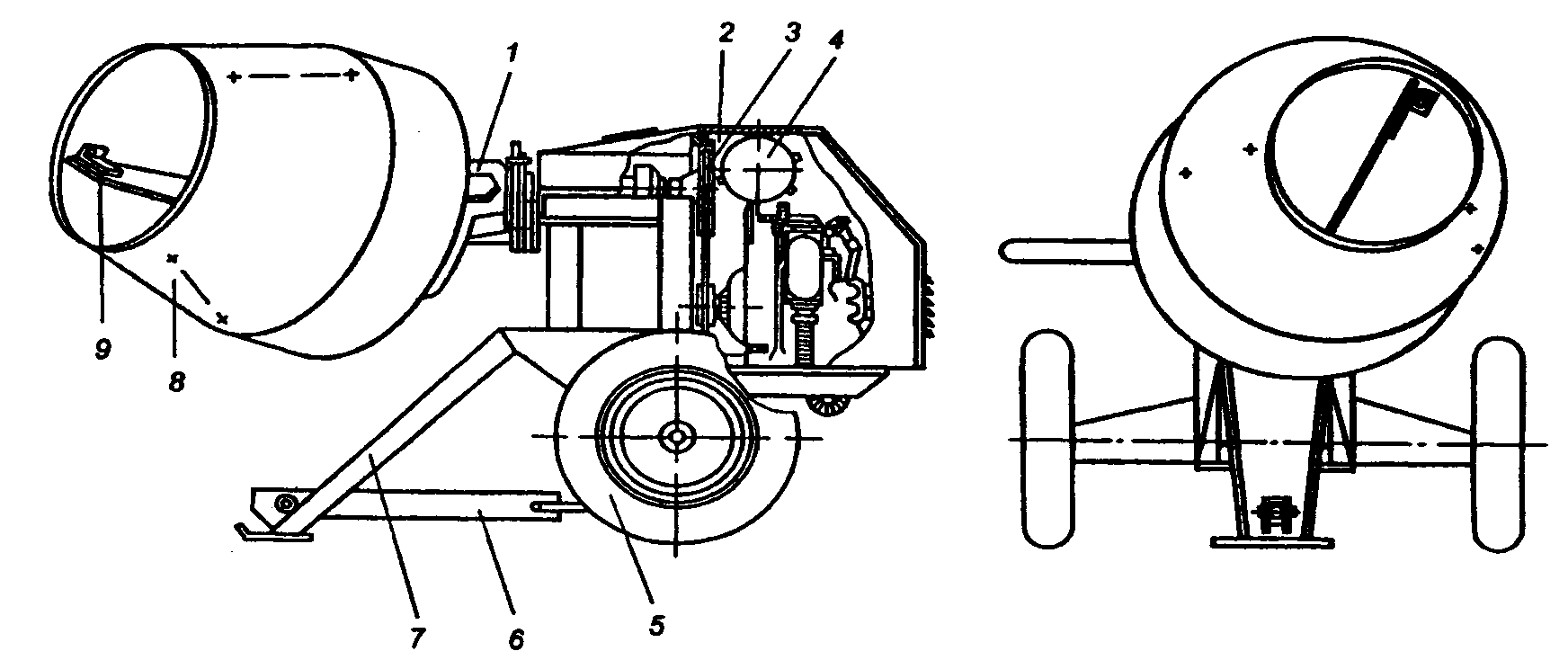

Рис. 5.1. Бетонозмішувач СБ-116А:

1 - редуктор; 2 - кожух; 3 - клиновий ремінь; 4 - двигун 2СД-М1-11; 5 - колесо, б - дишло; 7 - рама; 8 - змішувальний барабан; 9 – лопать.

Змішувальний барабан виконаний з листової сталі. Верхня частина його має форму усіченого конуса, нижня - циліндра, в днищі якого вварена втулка для посадки на вал редуктора. До стінок барабана кріпляться лопаті, які можна швидко замінити при зносі. Бетонозмішувач має редуктор, який зі змішувальним барабаном повертається навколо своєї осі на підшипниках, змінюючи положення осі змішувального барабана. Управління змішувальним барабаном здійснюється вручну за допомогою рукоятки, встановленої на корпусі редуктора. Положення барабана фіксується штирем рукояті, який входить в отвір кронштейна на рамі бетонозмішувача.

Привід обертання змішувального барабана здійснюється від двигунів внутрішнього згоряння через клинопасову передачу і редуктор.

Бетонозмішувач СБ-174 призначений для приготування однорідної бетонної суміші з крупністю заповнювача до 70 мм. Він представляє собою пересувну (на полозах) машину циклічної дії, що складається з наступних основних вузлів: рами, змішувального барабана з траверсою, механізму підйому та опускання завантажувального ковша, вододозувальної системи і пульта керування.

Рама зварної конструкції служить підставою, на якій монтуються всі механізми змішувача. Зварний змішувальний барабан складається з горловини, маточини і днища, виконаних з листової сталі. На внутрішній поверхні барабана закріплені три зігнуті по кривій змішувальні лопаті. Барабан закріплений на осі редуктора. Механізм перекидання барабана складається з штурвалу ручного перекидання барабана, редуктора, гальмівного шківа, фіксатора з тягою, пружини і ножної педалі.

Технічна характеристика бетонозмішувача СБ-174

Місткість змішувального барабана, л:

по завантаженню ............................................ 100

по готовому замісу .................................. 65

Найбільша крупність заповнювача, мм ....... 40

Спосіб завантаження ...................................... Ручний

Спосіб вивантаження ..................................... Перекидання

Потужність приводу обертання барабана, кВт ... 0,55

Габарити (без дишла), мм

довжина ................................................. 1380

ширина ............................................... 100

висота ................................................ 1400

Маса, кг ................................................ 150

Бетонозмішувач СБ-16Г (рис. 5.2) призначений для приготування бетонних сумішей різних марок на будівництвах. Він являє собою стаціонарну машину циклічної дії, що складається з рами, траверси, змішувального барабана, гідроопрокидувача, скіпового підйомника, механізму підйому та опускання ковша, системи водопостачання та електрообладнання.

Рис. 5.2. Бетонозмішувач СБ-16Г:

1 - направляюча; 2 - вододозувальна система; 3 - правий швелер в зборі; 4 - змішувач в зборі; 5 - дверцята електрошафи; 6 - електрообладнання; 7 - рама змішувача; 8 - лівий швелер в зборі; 9 – система водопостачання: 10 - ключ

Змішувальний барабан виконаний з листової сталі. Верхня частина його має форму усіченого конуса, нижня - циліндра, в днищі якого вварена втулка для посадки на вал редуктора. До стінок барабана прикріплені лопаті (три з допомогою болтів, а три приварені). Перекидання змішувального барабана здійснюється гідроопрокидувачем, що складається з гідроциліндра, важеля, гідроприводу і гідророзподільника керування.

Гідроциліндр закріплений до стійки рами, там же розміщена гідросистема з приводом. Скіповий підйомник складається з рами, завантажувального ковша, вібратора і механізму підйому і опускання ковша. До задньої стінці ковша приварені дві осі з роликами для пересування ковша по напрямних рами.

Електрообладнання бетонозмішувача складається з електродвигунів та системи управління ними, що включають в себе магнітні кнопки управління, кінцеві вимикачі та захист.

Бетонозмішувач СБ-91Б (рис. 5.3) призначений для приготування рухливих бетонних сумішей на бетонних заводах і бетонозмішувальних установках. Він може також працювати на відкритих майданчиках під навісом при температурі навколишнього середовища не нижче +2⁰С. Основним обладнанням бетонозмішувача є: рама, змішувальний барабан, траверса, гідроопрокидувач, механізми обертання і перекидання змішувального барабана, електрообладнання, що включає апаратуру пуску, захисту і керування.

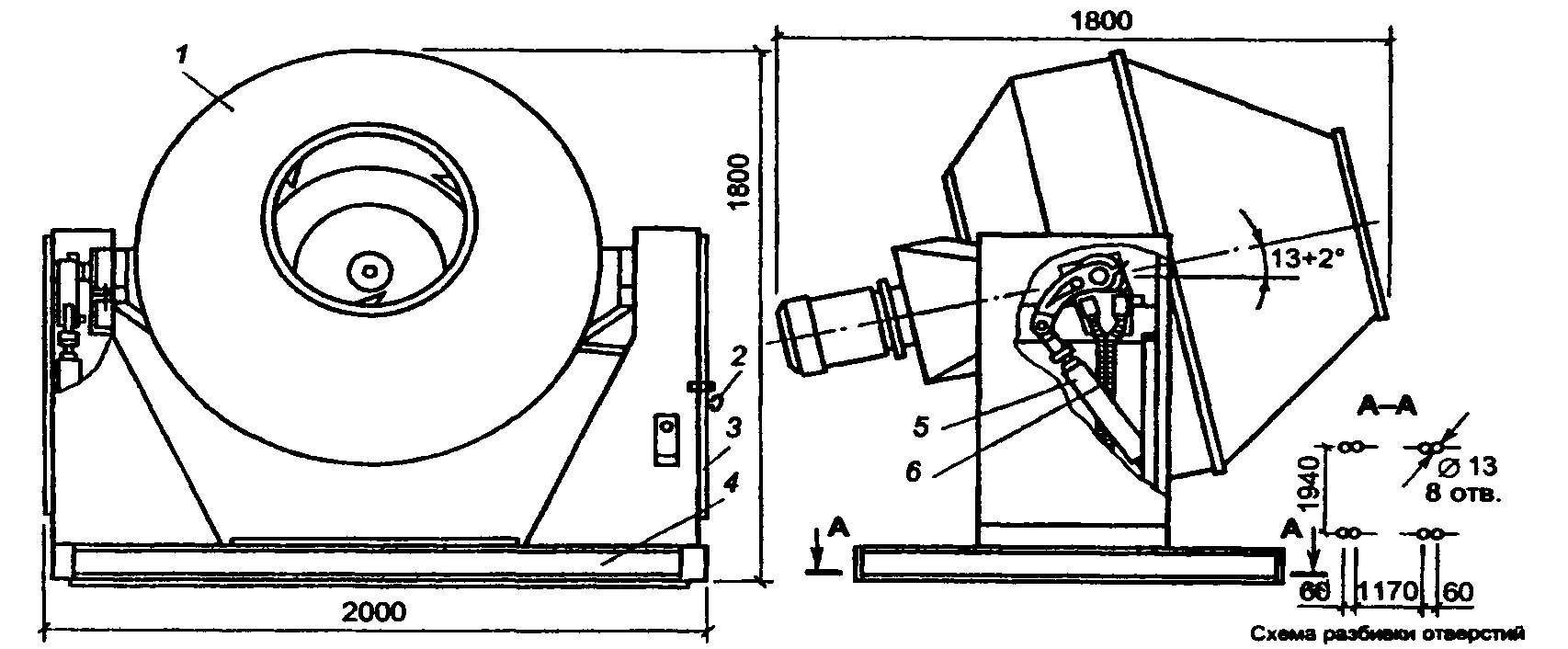

Рис. 5.3. Бетонозмішувач СБ-91 Б:

1 - змішувач в зборі; 2 - ключ; 3 - двері в зборі; 4 - рама бетонозмішувача; 5 - гідроопрокидувач; 6 – електрообладнання.

Переміщення барабана з положення приготування суміші в положення вивантаження (і назад) здійснюється поворотом траверси (разом з барабаном і редуктором) гідроциліндром через важіль.

При автоматичному режимі роботи з натисканням кнопки «Пуск» відбувається обертання барабана, за допомогою кнопки «Назад» змішувальний барабан встановлюється в положення завантаження (13⁰ до горизонту, горловиною донизу). Після закінчення перемішування барабан переводиться в положення вивантаження (60⁰ до горизонту, горловиною вниз) натисканням на кнопку «Вперед».

Після вивантаження барабан переводиться в положення завантаження і перемішування. Цикл повторюється. Зупинка обертання барабана здійснюється кнопкою «Стоп».

Бетонозмішувач СБ-153 складається з рами, змішувального барабана, пневматичного приводу і електроустаткування. У середній частині траверси вмонтований диференціальний планетарний циліндричний редуктор.

Змішувальний барабан має форму двох усічених конусів. Усередині барабана на кронштейнах-тримачах укріплені шість лопатей. Пневматичний привід служить для перекидання барабана при вивантаженні бетонної суміші, повернення і фіксації його в положенні завантаження. Живлення електродвигуна здійснюється від електричної мережі напругою 380 В. Завантаження і вивантаження суміші механізовані і здійснюються тільки при обертовому барабані. Технічні характеристики гравітаційних бетонозмішувачів наведено в табл. 1.

Таблиця 1.

Технічні характеристики гравітаційних бетонозмішувачів

Назва показників	СБ-116А	СБ-16В	СБ-91 Б	СБ-153
Місткість змішувального барабана, л: по завантажуванню по готовому замісу	100 65	500 330	750 500	1500 1000
Число циклів в годину	26	32	30	22
Частота обертання змішувального барабана	20	16	18	17,6
Кут нахилу змішувального барабану до горизонту, град: при перемешуванні при розвантаженні	12 40	17 60	13 60	15 55
тип двигуна внутрішнього згорання тип электродвигуна потужність, кВт	2СД-М1-11 1,48	4АХ80А4 4	А02-21-4 4	4А160М6У 15
Механізм опрокидування змішувального барабана: тип электродвигуна потужність, кВт	—	4АХ80А4 1,1	АО2-21-4 1,1	Пневматичний
Гідронасос: тип продуктивність, л/хв	—	БГ12-41 8	Г12-41 8	—
Гідроциліндр: диаметр, мм довжина ходу, мм	—	—	65 250	—
Рабочеий тиск повітря, МПа	—	—	—	0,4–0,6
Потужність приводу вібратора, кВт	—	0,27	—	—
Габарити, мм: довжина ширина висота	1850 1060 1270	2550 2020 2850	1850 2000 1800	2600 2522 2300
Маса, кг	245	1900	1270	2700
