4.2. Цель работы

Целью лабораторной работы является изучение принципиальной схемы аппаратуры АСМ-З00М, ознакомление с оборудованием для перевода глубинной пробы в аппаратуру АСМ-З00М, определение на основе экспериментальных измерений давления насыщения нефти газом и коэффициента сжимаемости пластовой нефти.

4.3. Назначение и описание установки

Комплекс аппаратуры со складывающейся мешалкой АСМ-З00М предназначен для изучения физических свойств газонасыщенных пластовых нефтей. Путем разгазирования нефтей на установке АСМ-З00М можно определять газосодержание, объемный коэффициент и усадку, коэффициент растворимости газа в нефти, снимать кривые разгазирования нефти. По зависимости «давление-объем» можно определить коэффициент сжимаемости и давление насыщения нефти газом. На установке с применением вискозиметра высокого давления ВВДУ-1 можно измерить вязкость пластовой нефти, а с помощью камеры высокого давления определить температуру насыщения ее парафином. Для определения плотности нефти применяется пикнометр высокого давления.

Основные технические характеристики установки следующие:

1. максимальное давление …………………………………. 30 МПа;

2. максимальная рабочая температур ……………………... 100 ^оС;

3. полезная емкость пресса ………………………………….200 см³;

4. точность измерения объема газонефтяной смеси……..…0,02см³:

5. точность измерения давления……………………..……...0,125 МПа

4.4. Меры безопасного выполнения работы

Установка АСМ-300М относится к приборам повышенной опасности. Поэтому при выполнении работы необходимо строго соблюдать

следующие правила техники безопасности:

1. при ознакомлении с устройством установки необходимо обратить внимание на места повышенной опасности: расположение вращающихся узлов, наличие защитных кожухов на этих узлах, расположение бомбы PVT, ее герметичность; изучить расположение тумблеров на панели управления. Все это необходимо для того, чтобы исключить контакт работающего с опасными узлами установки и избежать неправильного включения узлов и выполнения рабочих операций;

2. к установке подведена электроэнергия. Включение установки следует производить с разрешения и под наблюдением лаборанта или преподавателя. После включения аппарата следует избегать прикосновения руками металлических частей установки. Электродвигатели должны быть заземлены;

3. для соблюдения последовательности выполнения рабочих операций и исключения несчастных случаев работа выполняется под наблюдением и руководством лаборанта;

4. в системе установки поддерживается высокое давление, достигающее 30 МПа. Поэтому следует соблюдать правила обращения с сосудами высокого давления. Снижение и повышение давления необходимо производить плавно. Закрытие и открытие вентилей должны производиться путем плавного поворота винтов. Монтаж и демонтаж производится лишь после снижения давления до атмосферного и освобождения установки от жидкостей;

5. после выполнения работы установка должна быть отключена от сети и давление в ней должно быть снижено до 0,1 МПа.

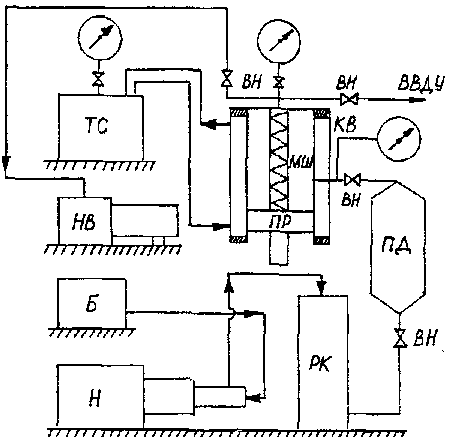

Принципиальная схема установки приводится на рис. 4.1.

Рис. 4.1.
