2.3. Порядок проведения лабораторной работы

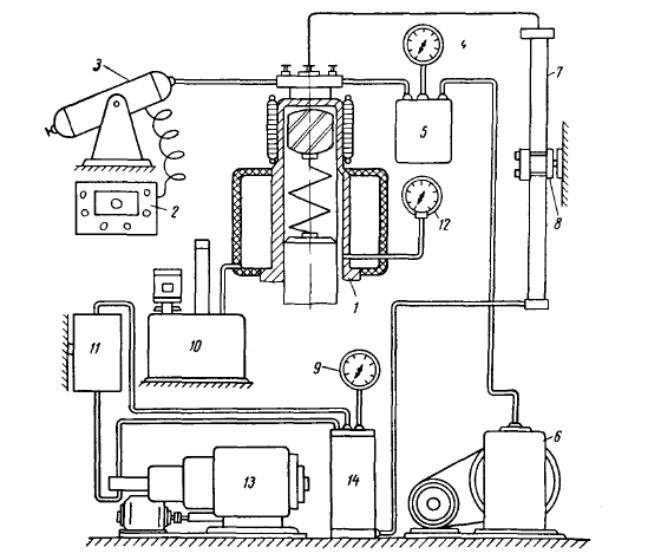

Рис. 2.1.

Схема установки АСМ-300М для исследования пластовых нефтей

1 – измерительный пресс; 2 – усилитель (к вискозиметру ВВДУ); 3 – вискозиметр ВВДУ; 4 – вакуумметр; 5 – вакуумловушка; 6 – вакуумнасос; 7 – пробоотборник; 8 – качалка для раскачивания пробоотборника; 9 – манометр; 10 – термостат; 11 – напорный бачок; 12 – манометр; 13 – насос жидкостный; 14 – промежуточная емкость.

2.4. Обработка результатов измерений

Вязкость рассчитывают по формуле:

(2.1)

где μ – абсолютная вязкость;

τ – время качения шарика;

ρ_ш и ρ_ж – плотность шарика и жидкости;

К – постоянная вискозиметра, определяющаяся для каждоговискозиметра калибровкой. Зависит эта постоянная от размеров шарика и трубки и от угла его наклона. Для калибровки используют жидкости с известной вязкостью. ВВДУ предназначен для определения вязкости пластовых нефтей и вод от 0,5 мПа-с и более при давлении до 50 МПа и температуре до 80° С. Давление насыщения, коэффициент сжимаемости и другие параметры определяют по зависимости между давлением и объемом нефти. Опыт проводится путем расширения пробы нефти, находящейся в полости пресса. Давление снижают ступенями до выделения некоторого количества газа из нефти. С момента начала выделения газа темп падения давления замедляется.

Давление насыщения определяют по графику зависимости приращения объема системы от давления (рис. 2.2).

Рис. 2.2.

График зависимости приращения объема системы от давления

Началу выделения газа из нефти соответствует точка А перелома кривой.

По зависимости между объемом нефти и давлением в области выше давления насыщения сравнительно просто подсчитывается и коэффициент сжимаемости нефти β_н

(2.2)

Объемный коэффициент, газосодержание и плотность пластовой нефти определяют по данным, полученным при однократном разгазировании пластовой нефти. При опыте из пресса выпускается некоторое количество пластовой нефти в предварительно взвешенный стеклянный сепаратор, где газ отделяется от нефти. Объем выделившегося газа V_г измеряют бюреткой, предварительно заполненной соленой водой.

Объем V_дег дегазированной нефти определяется по массе и плотности нефти, находящейся в сепараторе. Объем V_пл в пластовых условиях находят по измерительной шкале пресса вычитанием отсчетов по шкале пресса до (N₁) и после (N₂) выпуска из него нефти:

По результатам опыта рассчитываются соответствующие параметры: объемный коэффициент, газосодержание и плотность пластовой нефти

(2.3)

(2.4.)

где – объем выделившегося газа, приведенный к стандартным условиям;

(2.5)

М_пл.н – масса пластовой нефти (равна сумме масс сепарированной нефти и выделившегося газа).

2.5. Меры безопасности при проведении лабораторной работы

Установка состоит из движущихся частей, а также

В начале работы необходимо проверить все вакуумные линии и линии высокого давления на установке во избежание утечек газа и жидкости. Во время работы запрешается без необходимости подходить к компрессорным и вакуумным насосам.
