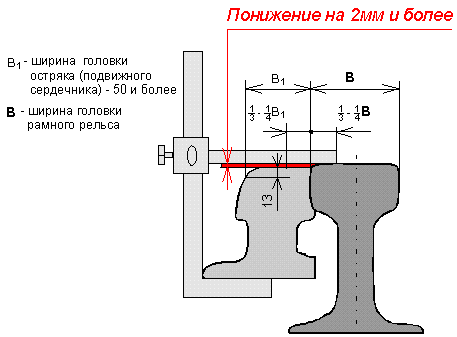

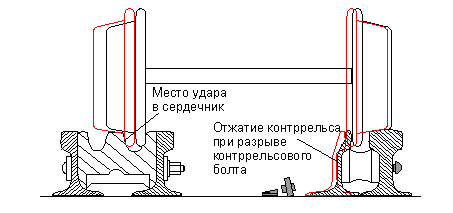

3 Неисправности стрелочного перевода, при которых запрещается его использование.
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Рисунок 10 – ____________________________
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Рисунок 11 – ________________________________________________
4 Вывод___________________________________________________________
____________________________________________________________________________________________________________________________________
Выполнил________________
Принял__________________
Практическая работа № 17
Тема: Определение марки крестовины и типа стрелочного перевода.
Цель
работы: На
основании исходны
х
данных уметь определять марку и тип
стрелочного перевода.
Порядок выполнения практического занятия
1 Типы стрелочных переводов.
2 Определение крутизны крестовины стрелочного перевода.
3 Решение задачи
4Марки стрелочных переводов, укладываемых на путях различного назначения
5 Вывод.
Задача: Определить марку крестовины стрелочного перевода на основании исходных данных:
Исходные данные:
угол крестовины а)α= 5˚11'40'; б) α=6˚20'25'; в) α=2˚35'50'.
Ход работы
1Типы стрелочных переводов.
Рисунок 1- Основыне типы стрелочных переводов: а — обычный одиночный; б — симметричный; в — двойной перекрёстный; 1 — стрелка; 2 — соединительные пути; 3 — крестовина; 4 — контррельс; 5 — сердечник; 6 — усовик; 7 — переводные брусья; 8 — рамный рельс; 9 — переводной механизм; 10 — остряки.
2 Определение крутизны крестовины стрелочного перевода.
Рисунок 2 - Односторонний обыкновенный стрелочный перевод
