Практическая работа № 9

Тема: Промежуточные рельсовые скрепления.

Цель урока: Изучить конструкции промежуточных рельсовых скреплений.

Состав и порядок выполнения работы

1 Конструкция смешанного скрепления ДО.

2 Раздельное скрепление при деревянных шпалах.

3 Раздельное промежуточное скрепление типа КБ65 на железобетонных шпалах с рельсами Р65 и Р75.

4 Нераздельные скрепления для железобетонных шпал.

5 Промежуточные скрепления для ж елезобетонных шпал.

6 Нераздельное упругое анкерное скрепление АРС – 4.

7 Безболтовое скрепление Пэндрол.

8 Вывод.

Ход работы

1 Конструкция смешанного скрепления до.

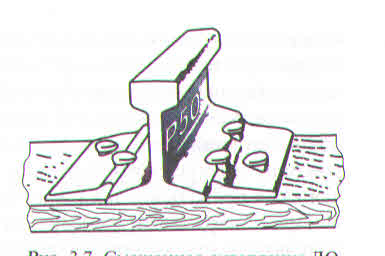

Рисунок - 1 _________________________________________

2 Раздельное скрепление при деревянных шпалах

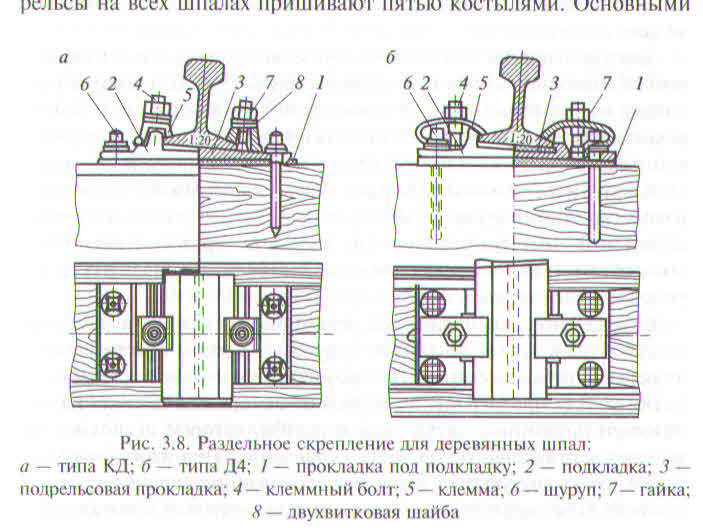

Рисунок 2 -_____________________________________________________________

а-__________; б - ___________; 1- _____________________; 2-__________________; 3-_______________________; 4- __________________; 5 - ___________; 6 - _________; 7 - ___________; 8 - ______________________________.

3 Раздельное промежуточное скрепление типа кб65 на железобетонных шпалах с рельсами р65 и р75

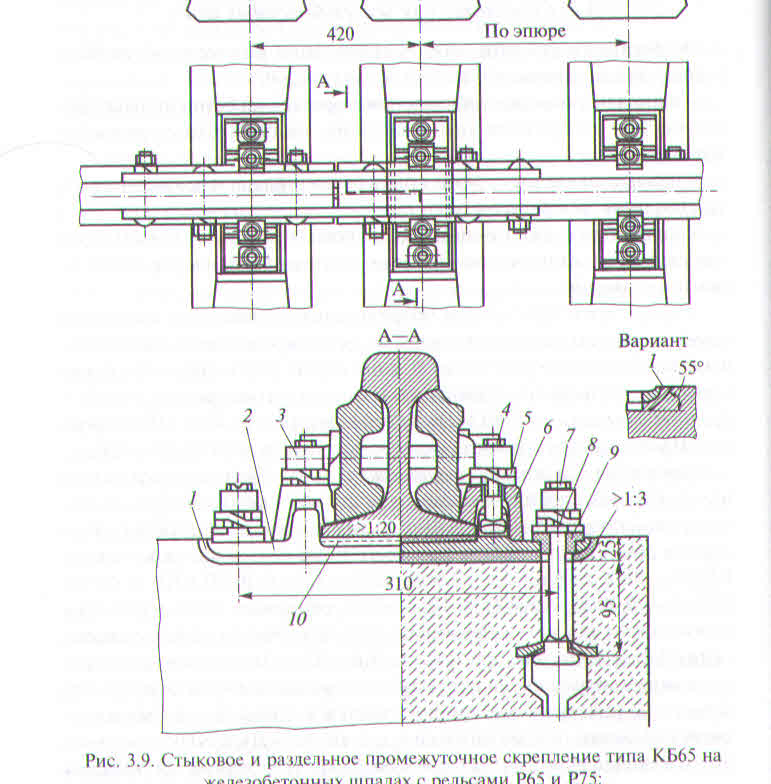

Рисунок 3 - ____________________________________________________

______________________________________________________________

1- ______________________________; 2-_________________; 3-__________________; 4-__________________________; 5 - ______________________; 6 ________________; 7- ___________________________; 8- __________________________; 9- _______________________________; 10- _____________________.

4 Нераздельные скрепления для железобетонных шпал.

Рисунок 4 - ______________________________________________________

а-_____________________; б- _________________________;

1- ____________________ ____; 2- __________________; 3- _____________________; 4- _______________________; 5- ____________; 6- _______________;

7- ______________________; 8- ______________________.
