3.3. Оформление конструкторской документации

При проектировании изделий разрабатывается текстовая и чертежная документация. Она оформляется согласно существующим стандартам.

3.3.1. Текстовые документы

Текстовые документы подразделяются на документы, содержащие в основном сплошной текст (технические условия, пояснительные записки, расчеты и др.), и документы, содержащие текст, разбитый на графы (спецификации, ведомости и др.). Первый лист документа  титульный лист. Он выполняется на листе формата A4 согласно ГОСТ 2.105- ... (размеры полей стандартом не оговорены).

Пояснительная записка является текстовым документом, общие требования к оформлению изложены в ГОСТ 2.105- ... В общем случае она содержит сведения о назначении и области применения проектируемого изделия, техническую характеристику, описание устройства и принципа действия изделия, обоснование принятых при разработке технических решений, технико-экономические показатели, предложения по дальнейшим конструкторским и экспериментальным работам. Записка выполняется в соответствии с требованиями ГОСТ 2.106 – ... и ГОСТ 2.119- ..., а оформляется в соответствии с ГОСТ 2.105- ... .

В ведомость технического предложения вписывают все конструкторские документы, включенные в комплект документов технического предложения в порядке, установленном ГОСТ 2.106 – ... Кроме вновь разработанных, для данного технического предложения вписываются документы, взятые из других проектов.

Ведомость эскизного проекта составляется по форме 4 (4а) ГОСТ 2.106- ... . B нее вписываются все конструкторские документы, вновь разработанные для данного эскизного проекта и примененные из других проектов и рабочей документации на ранее разработанные изделия. Подробнее о ведомости эскизного проекта в ГОСТ 2.105- ... .

Ведомость технического предложения, ведомость технического проекта, ведомость покупных изделий и ведомость эскизного проекта оформляют в соответствии с ГОСТ 2.106- ... .

Спецификация необходима для изготовления, комплектования конструкторской документации на стадии разработки рабочей конструкторской документации и планирования запуска в производство изделий. Она определяет состав сборочной единицы и является основным конструкторским документом на стадии изготовления и сборки изделия. Правила оформления спецификации изложены в ГОСТ 2.106- ... .

Ведомость спецификаций заполняется на стадии рабочего проекта и содержит перечень документов в соответствии с ГОСТ 2.106- ... .

3.3.2. Чертежи

Чертежи изделий выполняются на форматах, установленных ЕСКД, ГОСТ 2.301-... (табл. 5).

Т а б л и ц а 5

Размеры основных форматов

Формат	Размеры сторон, мм
А0	841×1189
A1	594×841
A2	420×594
А3	297×420
A4	210×297

Выбор формата определяется количеством необходимых изображений: оно должно быть минимальным, но достаточным, т.е. на чертеже должна быть отражена вся информация для изготовления и контроля изделия. Выбор формата также зависит от масштаба. Если размеры основных форматов не подходят, то можно выбрать дополнительный формат, который состоит из кратного числа основного формата и обозначается следующим образом: например, А43.

Выбрав соответствующий формат, приступают к оформлению будущего чертежа: выполняют рамку и основную надпись по ГОСТ 2.104 – ... . Рамка чертежа выполняется по периметру листа сплошной толстой основной линией на расстоянии 20 мм от левого края листа и по 5 мм с других сторон. Следует обратить внимание, что на формате A4 основная надпись располагается только по короткой стороне листа (рис. 95).

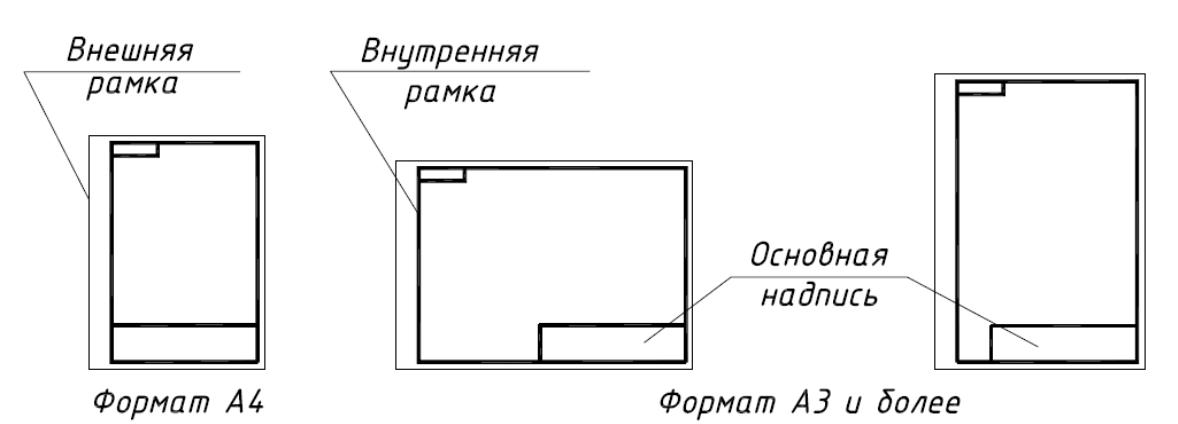

Рис. 95. Расположение основной и дополнительной

надписей на форматах

Конструкторский документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля, называется чертежом детали. B общем случае он содержит следующие данные:

• изображения формы всех элементов детали, ГОСТ 2.305 – ...;

• размеры, ГОСТ 2.307 – ...;

• предельные отклонения размеров, формы и расположения поверхностей, ГОСТ 2.308 – ...;

• обозначения шероховатости поверхностей, ГОСТ 2.309 – ...;

• обозначения покрытий, термической и других видов обработки, ГОСТ 2.310 – ...;

• текстовую часть, состоящую из технических требований и технических характеристик, надписи и таблицы с размерами и другими параметрами, ГОСТ 2.316 – ... .

Рабочие чертежи разрабатывают на каждую деталь. Допускается не выпускать чертежи на детали, изготовляемые из фасонного либо сортового материала отрезкой под прямым углом или из листового материала резкой по окружности или по периметру прямоугольника без последующей обработки, а также в некоторых других случаях, установленных стандартом. B этом случае размеры детали, точность выполнения этих размеров, мате-риал детали записываются в графе «Наименование» спецификации, а в графе «Формат» ставится обозначение «БЧ» – «без чертежа».

Изображения геометрических объектов, рассмотренные ранее, являются теоретической основой построения технических чертежей различных деталей. При этом изображения выполняются с помощью метода ортогонального проецирования на две или три основные взаимно перпендикулярные плоскости проекций. Бывает, что для чертежей деталей, приборов и других устройств трех основных плоскостей проекций оказывается недостаточно, тогда объект проецируют на дополнительные плоскости проекций. При выполнении изображений применяют также ряд правил и условностей согласно ГОСТ 2.305-... «Изображения – виды, разрезы, сечения», что позволяет существенно снизить трудоемкость выполнения чертежей.

З а основные плоскости проек-ций принимаются шесть граней ку-ба, грани (плоскости проекций) со-вмещают с плоскостью, как показа-но на рисунке 96. Изображение на фронтальной плоскости проекции принимают на чертеже в качестве главного. Объект располагают отно-сительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное пред-ставление о его форме и размерах.

Объекты следует изображать в функциональном положении или в положении, удобном для их изготовления. Изображения на чертеже в зависимости от их содержания разделяют на виды, разрезы, сечения.

Вид – изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части по-

верхности предмета штриховыми линиями. Виды, получаемые на основных плоскостях проекции, считаются основными и имеют названия, указанные на рисунке 96.

Если какой-либо вид расположен вне проекционной связи с главным изображением или отделен от него другими изображениями, то указывают стрелкой направление проецирования, обозначенное прописной буквой русского алфавита, а вид отмечается этой буквой.

Если какая-либо часть предмета не может быть показана ни на одном из основных видов без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных основным плоскостям проекций (рис. 97). Изображение отдельного, ограниченного места предмета называют местным видом.

Разрез – изображение объекта, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение объекта относится только к данному разрезу и не влечет за собой изменение других изображений объекта. На разрезе показывают то, что получается в секущей плоскости, и то, что расположено за ней.

П

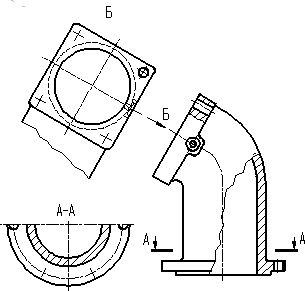

Рис. 97. Дополнительный вид,

построенный без нарушения

проекционной связи

лоскости мысленного рассе-чения объекта называют секущими плоскостями. Часть детали, располо-женная между секущей плоскостью и наблюдателем, мысленно удаляется, а образованное секущей плоскостью сечение штрихуется ГОСТ 2.306-... . На чертежах положение секущей плоскости разреза обозна-чают разомкнутой линией со стрел-ками и прописными буквами рус-ского алфавита (рис. 98). Стрелки указывают направление взгляда при проецировании. Над изображе-нием-разрезом делают надпись по типу АА.

Разрезы различают (рис. 98):

• п олные (АА, ББ, ГГ), местные (или частичные, рис. 97);

• в зависимости от положения секущей плоскости – горизонтальные, вертикальные, наклонные;

• в зависимости от числа секущих плоскостей  про-стые (при одной секущей плоскости, ВВ, ГГ) и сложные (при нескольких се-кущих плоскостях, АА, ББ).

С

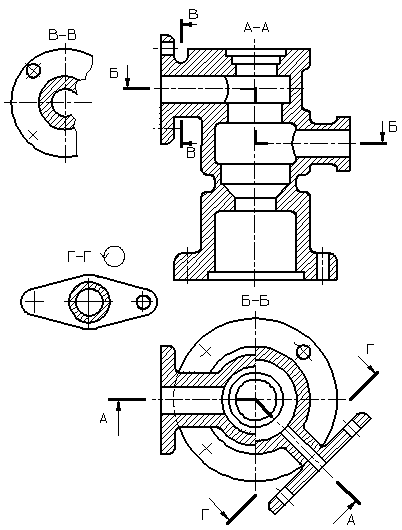

Рис. 98. Совмещение

на изображении части

вида и разреза

ложные разрезы различаются положением секущих плоскостей: параллельные плоскости – разрез ступенчатый (ББ, рис. 98); Пересе-кающиеся плоскости под углом больше 90°  разрез ломаный (А–А).

Сечение  изображение фигу-ры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении

показывается только то, что получается непосредственно в секущей плоскости. На чертежах сечение обозначается так же, как и разрезы.

С ечения различают вынесенные и наложенные. Вынесенные сечения предпочтительны, их допускается располагать в разрыве между частями одного и того же вида (рис. 99). Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями (рис. 100), причем контур изображения в месте расположения наложенного сечения не прерывают.

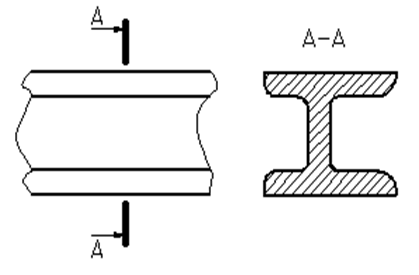

Рис. 99. Оформление

вынесенного сечения

Рис. 100. Оформление

наложенного сечения

Ось симметрии вынесенного или наложенного сечения указывают штрих-пунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят. Для несимметричных сечений, расположенных в разрыве, или наложенных сечений линию сечения проводят со стрелками, но буквами не обозначают.

К

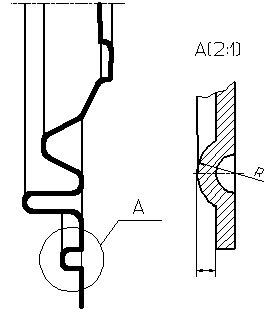

Рис. 101. Оформление

выносного элемента

роме того, в чертежах применяются выносные элементы – до-полнительное отдельное изображе-ние (обычно увеличенное) какой-либо части предмета, требующей графического или других пояснений в отношении формы, размеров и иных данных (рис. 101). Выносной элемент может содержать подробно-сти, не указанные на соответствую-щем изображении, и может отли-чаться от него по содержанию (на-пример, изображение может быть видом, а выносной элемент – разре-зом). При применении выносного элемента соответствующее место отмечают на виде, разрезе или сече-нии замкнутой сплошной тонкой линией, окружностью, овалом или

иным способом с обозначением выносного элемента прописной буквой на полке линии-выноски. У выносного элемента указывают эту букву и масштаб по типу A (2:1).

B целях уменьшения трудоемкости разработки чертежей и их оформления стандартами предусматриваются некоторые условности и упрощения:

• если вид, разрез или сечение представляют симметричную фигуру, допускается вычерчивать половину изображения (рис. 98) или немного более половины изображения, с проведением в последнем случае волнистой линии  линии обрыва изображения;

• если предмет имеет несколько одинаковых, равномерно распо-ложенных элементов, то на изображении этого предмета полно-стью показывают один-два таких элемента, а остальные показывают упрощенно или условно;

• на видах и разрезах допускается упрощенно изображать линии пе-ресечения поверхностей, если не требуется точного их построения;

• плавный переход от одной поверхности к другой следует изображать условно тонкой сплошной линией;

• винты, заклепки, шпонки, непустотелые валы, шпиндели и подоб-ные детали при продольном рассечении показывают нерассечен-ными; на сборочных чертежах шарики и ролики подшипников, гайки и шайбы не имеют штриховки;

• пластины, а также элементы деталей (отверстия, фаски, углуб-ления и т.п.) размером (или разницей в размерах) на чертеже 2 мм и менее изображают c отступлением от масштаба, принятого для всего изображения, в сторону увеличения;

• допускается также изображать с увеличением незначительную конусность или уклон;

• при необходимости выделения на чертеже плоских поверхностей предмета на них проводят диагонали сплошными тонкими линиями;

• протяженные детали (или элементы), имеющие постоянное или закономерно изменяющееся поперечное сечение, допускается изображать с разрывом;

• допускается для показа отверстий в ступицах зубчатых колес, шкивов и т.п., а также для шпоночных пазов вместо полного изображения детали давать лишь контур отверстия или паза;

• допускается изображать в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость.

Наряду с рассмотренными, в соответствующих стандартах установ-лены условности и упрощения, допускаемые в неразъемных соединениях, в чертежах электротехнических и радиотехнических устройств, оптических изделий, зубчатых зацеплений и т.д.

Количество сборочных чертежей в рабочей документации должно быть минимальным, но достаточным для рациональной организации производства (сборки и контроля) изделий. Основные правила выполнения сборочных чертежей изложены в ГОСТ 2.109-... .

Отметим некоторые особенности изображения изделий (сборочных единиц) на сборочных чертежах. Например, здесь применяют упрощенные изображения составных частей изделия. На разрезах показывают нерас-сеченными составные части, на которые оформлены самостоятельные сборочные чертежи.

Часто возникает необходимость выполнения эскизов деталей в усло-виях производства (например, при ремонтных работах) и при проведении научно-исследовательских и конструкторских работ.

Под эскизом детали понимают конструкторский документ, выпол-ненный от руки и содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля. Эскиз отличается от чертежа тем, что выполняется от руки, без точного соблюдения масштаба, но с сохранением пропорций между размерами отдельных элементов детали, а также тем, что предназначается для разового или краткосрочного исполь-зования. Эскизы выполняют при разработке опытных моделей либо при ремонтных и других подобных работах. Эскизы делают как с натуры (разовый чертеж готового изделия), так и с чертежа общего вида. B учебном процессе при выполнении эскизов приобретаются навыки составления чертежа детали, осваиваются правила оформления чертежей, изложенные в стандартах ЕСКД, приемы измерения размеров элементов деталей с нату-ры и применяемый для этого инструмент. Эскизы обычно выполняются на листах писчей бумаги, линованной в клетку, близких по размерам к стандартным форматам. Используются простые измерительные инструменты: линейка, штангенциркуль, кронциркуль, нутромер, радиусомер, резьбомер, угломер и др.

Нанесение размеров. На эскизах и чертежах деталей наносят все раз-меры, необходимые для их изготовления и контроля, при этом различают размеры формы и размеры положения. K первой группе относятся разме-ры геометрических элементов деталей, ко второй – размеры, определяю-щие положение этих элементов относительно поверхностей исходной формы или других элементов. Правила нанесения размеров на чертежах и эскизах деталей изложены в ГОСТ 2.307-... и частично в ГОСТ 2.109-... . Следует только отметить, что изложенный в стандартах порядок простановки размеров тесно связан с теорией базирования и теорией размерных цепей, которые являются составными частями основ технологии машиностроения и излагаются в специальной литературе.

Оформление спецификаций, сборочных чертежей и в том числе правила нанесения номеров позиций выполняются в соответствии с требованиями ГОСТ 2.106-..., ГОСТ 2.109-... . Единой системы конструкторской документации. Все составные части сборочной единицы нумеруют в соответствии с номерами позиций в спецификации. Номера позиций присваивают всем составным частям устройства, т.e. сборочным единицам, деталям, стандартным изделиям, материалам и наносят по принципу сквозной нумерации в таком порядке: вначале номерами позиций обозначают сбо-рочные единицы устройства, затем – его детали, далее – стандартные изде-лия и в последнюю очередь – материалы. Между группами позиций остав-ляют резервные номера.

B разделе «Стандартные изделия» записывают изделия в порядке применения стандартов: государственных, отраслевых, предприятия.

В пределах каждой категории стандартов запись рекомендуется производить по группам изделий, объединенных по их функциональному назначению (крепежные изделия, подшипники, электротехнические и т.д.); в пределах каждой группы – в алфавитном порядке наименований, в пределах каждого наименования – в порядке возрастания обозначения стандартов.

Позиции для сборочных единиц, входящих в состав устройства, ука-зывают от изображения их основных деталей. Деталям и материалам, ко-торые входят в состав сборочных единиц устройства, номера позиций на сборочном чертеже не присваивают. Такие детали и материалы учиты--ваются в спецификациях соответствующих сборочных единиц, выполняе-мых при составлении для них сборочных чертежей.

Нумерацию деталей устройства начинают с его основной детали (корпуса, основания, шасси и т.п.). В случае очень большого количества деталей их позиции соответствуют алфавитному расположению наимено-ваний в спецификации. Номер позиции, как правило, наносят один раз. Ес-ли в устройстве содержится несколько одинаковых деталей, то линией-выноской и номером позиции отмечают только одну из них, а количество таких деталей указывают в спецификации (или в таблице составных частей для чертежа общего вида).

Размер шрифта номеров позиций должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.
