Топология сетей sdh
Рассмотрим топологию сетей SDH и особенности ее выбора. Для того чтобы спроектировать сеть в целом, нужно пройти несколько этапов, на каждом из которых решается та или иная функциональная задача, поставленная в ТЗ на стадии проектирования. Это могут быть задачи выбора топологии сети, выбора оборудования узлов сети в соответствии с указанной топологией, формирование сетей управления и синхронизации. Первой из них является задача выбора топологии сети. Эта задача может быть решена достаточно легко, если знать возможный набор базовых стандартных топологий, из которых может быть составлена топология сети в целом. Ниже рассмотрены такие базовые топологии и их особенности.
2.4.1. Топология "точка-точка"
Сегмент сети, связывающий два узла А и В, или топология "точка-точка", является наиболее простым примером базовой топологии SDН-сети (рис. 2.28). Она может быть реализована с помощью терминальных мультиплексоров ТМ, как по схеме без резервирования канала приема/передачи, так и по схеме со стопроцентным резервированием типа 1 + 1, использующей основной и резервный электрические или оптические агрегатные выходы (каналы приема/передачи). При выходе из строя основного канала сеть в считанные десятки миллисекунд автоматически переходит на резервный.
Рис. 2.28. Топология "точка-точка", реализованная с использованием ТМ
Несмотря на свою простоту, именно эта базовая топология наиболее широко используется при передаче больших потоков данных по высокоскоростным магистральным каналам, например, по трансокеанским подводным кабелям, обслуживающим цифровой телефонный трафик. Эту же топологию используют для отладки сети при переходе к новой более высокой скорости в иерархии SDH, например, с 622 Мбит/с (STМ-4) на 2,5 Гбит/с (SТМ-16) или с 2,5 Гбит/с (STМ-16) на 10 Гбит/с (SТМ-64). Она же используется как составная часть радиально-кольцевой топологии (используется в качестве радиусов) и является основой для топологии "последовательная линейная цепь". С другой стороны, топологию "точка-точка" с резервированием можно рассматривать как вырожденный вариант топологии "кольцо" (см. ниже).
2.4.2. Топология "последовательная линейная цепь"
Эта базовая топология используется тогда, когда интенсивность трафика в сети не так велика и существует необходимость ответвлений в ряде точек на линии, где могут вводиться и выводиться каналы доступа. Она реализуется с использованием как терминальных мультиплексоров на обоих концах цепи, так и мультиплексоров вывода / ввода в точках ответвлений. Эта топология напоминает последовательную линейную цепь, где каждый мультиплексор вывода / ввода является отдельным ее звеном. Она может быть представлена либо в виде простой последовательной линейной цепи без резервирования, как на рис. 2.29, либо более сложной цепью с резервированием типа 1 + 1, как на рис. 2.30 Последний вариант топологии часто называют уплощенным кольцом [48].

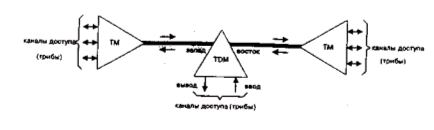

Рис. 2.29. Топология "последовательная линейная цепь" типа "уплощенное кольцо"

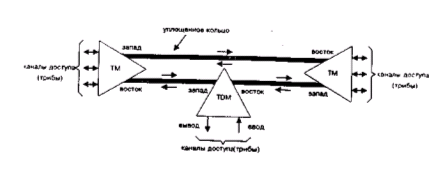

Рис. 2.30. Топология "последовательная линейная цепь" типа «уплощенное кольцо" с защитой
