Федеральное государственное образовательное учреждение

высшего профессионального образования

«Пермская государственная сельскохозяйственная академия

имени академика Д.Н. Прянишникова»

Проектирование информационных систем

специальность 080801 «Прикладная информатика (в экономике)»

Лабораторная работа № 2

Тема: ИНТЕГРАЛЬНЫЙ ПАКЕТ ИНСТРУМЕНТАЛЬНЫХ СРЕДСТВ

AllFUSION MODELING SUITE 4.1

Учебные вопросы:

1. Интегральный пакет инструментальных средств AllFusion Modeling Suite 4.1.

2. Инструментальная среда AllFusion Process Modeler 4.1 (BPwin).

3. Инструментальная среда AllFusion ERwin Data Modeler 4.1 (ERwin).

Литература, техническое и программное обеспечение:

1. Методическая разработка по теме занятия.

2. Класс ПЭВМ.

3. AllFusion Modeling Suite 4.1.

Вопрос 1. Интегральный пакет инструментальных средств AllFusion Modeling Suite 4.1

Создание современных информационных систем (ИС) представляет собой сложнейшую задачу, решение которой требует применения специальных методик и инструментов. Неудивительно, что в последнее время среди системных аналитиков и разработчиков значительно вырос интерес к CASE-технологиям и инструментальным CASE-средствам, позволяющим максимально систематизировать и автоматизировать все этапы разработки программного обеспечения.

Технология создания ИС предъявляет особые требования к методикам реализации и программным инструментальным средствам, а именно:

• наличие эффективных средств автоматизации на ранних этапах реализации проекта с целью исключения исправления ошибок, допущенных на предыдущих стадиях;

• наличие средств координации и управления коллективом разработчиков при реализации крупных проектов;

• наличие инструмента, позволяющего значительно (в несколько раз) уменьшить время разработки ИС;

• гибкость инструментальных средств к изменяющимся требованиям.

На современном рынке средств разработки ИС достаточно много систем, в той или иной степени удовлетворяющих перечисленным требованиям. При структурно-функциональном подходе к проектированию ИС CASE-средство AllFusion Modeling Suite 4.1 (рис. 1.1), разработанное фирмой Computer Associates входит в число лучших на сегодняшний день.

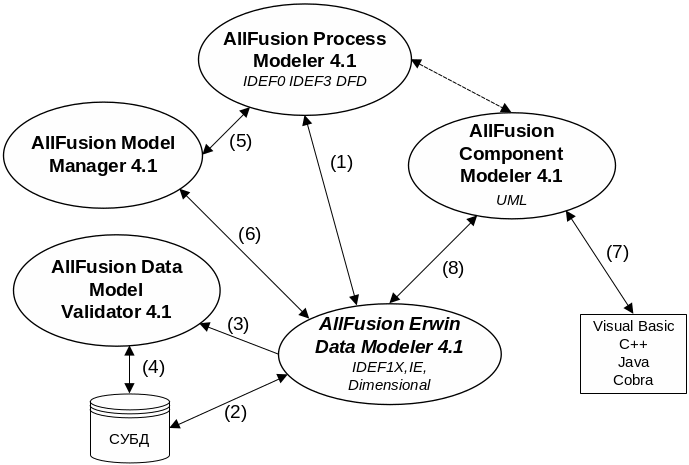

Рисунок 1.1 – Общая схема взаимодействия инструментальных средств

AllFusion Modeling Suite 4.1

Для проведения анализа и реорганизации бизнес-процессов предназначено CASE-средство верхнего уровня AllFusion Process Modeler (BPwin), поддерживающее методологии IDEFO (функциональная модель), IDEF3 (WorkFlow Diagram) и DFD (DataFlow Diagram). Функциональная модель предназначена для описания существующих бизнес-процессов на предпри­ятии (так называемая модель AS-IS) и идеального положения вещей – того, к чему нужно стремиться (модель ТО-ВЕ).

Для построе­ния модели данных Computer Associates предлагает мощный и удобный ин­струмент – AllFusion ERwin Data Modeler (ERwin). ERwin позволяет проводить процессы прямого и обрат­ного проектирования баз данных: по модели данных можно сгенерировать схему БД или автоматически соз­дать модель данных на основе информации системного каталога.

AllFusion Data Model Validator (ERwin Examiner) – основанный на базе знаний инструмент, который позволяет анализи­ровать структуру баз данных с целью выявления и устранения недочетов и ошибок проектирования.

Создание современных ИС требует тесного взаимодействия всех участников проекта: менеджеров, бизнес-аналитиков и системных аналитиков, админи­страторов баз данных, разработчиков. Для этого использующиеся на разных этапах и разными специалистами средства моделирования и разработки должны быть объединены общей системой организации совместной работы. Система ModelMart – это хранилище мо­делей, к которому открыт доступ для участников проекта создания ИС.

Автоматическая генерация кода приложения CASE-средствами на основе модели предметной области возможна с помощью AllFusion Compo­nent Modeler (Paradigm Plus). Этот инструмент позволяет строить объектные модели и генерировать на основе полученной модели приложения на языках программирования C++, Visual Basic, Java и др.
