1 ОБЛАСТЬ ПРИМЕНЕНИЯ

1. Технологическая карта разработана на применение сухих растворных сме­сей для кладки стен из блоков ячеистого бетона составами ОАО «Забудова».

2. Кладка стен из блоков ячеистого бетона выполняется на клеевом растворе сухих смесей № 118, 118.1, 118.2 (белая).

3. Сухие растворные смеси № 118, 118.1, 118.2 (белая) представляют собой смесь минеральных вяжущих, Минеральных заполнителей и полимерных модифици­рующих компонентов.

4. Поступающие на объект сухие растворные смеси должны соответствовать ГОСТ 28013-89.

5. Технические характеристики сухих растворных смесей для кладки блоков из ячеистого бетона представлены в таблице 1.

Таблица 1

Наименование показателей	Ед. изм.	Сухая смесь
		№ 118	№ 118.1	№118.2 (белая)
Водоудерживающая способность	%	98,2	99,7	98,8
Средняя плотность раствора	кг/м2	1890	1990	1890
Марка раствора по прочности		ю К I со
Адгезия к основанию	МПа	0,2-0,6

6. Сухие смеси приготавливаются централизованно в заводских условиях и на строительной площадке доводятся до готового состояния согласно рецептуре приго­товления (п.2.2.4).

7. Сухие смеси транспортируются всеми видами закрытого транспорта. При транспортировании должно быть исключено попадание атмосферных осадков, нару­шение однородности.

8. Сухие смеси поставляются в бумажных мешках по 40 кг или на поддонах по 25 мешков (1000 кг).

9. Сухие смеси должны храниться в закрытых сухих складских помещениях при температуре не ниже + 5 °С. Мешки складируют на поддоны в ряды по высоте не бо­лее 1,8 м, соблюдая расстояние между поддонами равное 1 м для свободного подхо­да. Срок хранения смесей в сухих условиях и герметичной упаковке 9 месяцев.

10. Блоки из ячеистых бетонов для кладки стен должны соответствовать СТБ 1117-98.

1. Технические характеристики блоков из ячеистого бетона, представлены в таблице 2,

эскизы блоков на рисунке 1.

Таблица 2

Тип бло­ков	Длина L, мм	Высота Н, мм	Толщи­на В, мм	Объем­ная плот­ность, кг/м3	Класс прочности на сжатие МПа	Моро­ зостой­ кость, циклы	Объем, м3	Вес, кг*
Блоки	599	249	50	400	В1 (В1,5)	25	0,007	3,73
стеновые			75	450	В1,5	35(25)	0,011	5,59
			100	500	В1,5 (В2)	35(25)	0,015	7,46
			150	600	В2,5	35	0,022	11,19
			200	700	В3,5	50	0,030	14,92
			250				0,037	18,64
			300				0,045	22,37
			375				0,056	27,97
			400				0,060	29,83
			450				0,067	33,56
			500				0,075	37,29

• Вес блоков указан для бетона по средней плотности D 500 ( класс В 1,5)

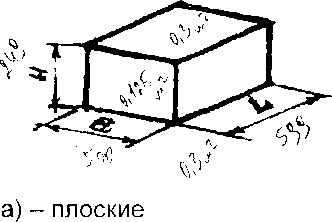

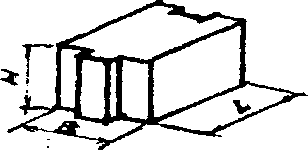

б) - с пазами-гребнями Рисунок 1 - Блоки из ячеистого бетона

2. Блоки перевозят в контейнерах или на поддонах с закреплением упаковоч­ной ленты. Для защиты от атмосферных осадков поддоны с блоками ячеистого бетона должны быть укрыты специальными полиэтиленовыми пакетами.

3. Разгрузка и подъем поддонов производиться с помощью специальной тра­версы или мягкими стропами на выровненную и уплотненную площадку складирования (Приложение А).

4. Поддоны с блоками должны храниться рассортированными по типоразме­рам в штабелях не более 2-х ярусов по высоте

5. Работы по укладке блоков из ячеистых бетонов на сухих растворных сме­сях № 118, 118.1, 118.2 выполняются при температуре воздуха и основания от

+ 5 °С до + 20 °С. При температуре выше +20°С, поверхность блоков следует обильно увлажнять водой.

6. При применении этих смесей в холодное время года используется противоморозная добавка, что позволяет применять растворные смеси при температуре на­ружного воздуха до -15 °С (См. п.2.2.4).

7. Блоки из ячеистых бетонов благодаря их хорошим теплоизоляционным свойствам применяются для кладки наружных, внутренних стен, стен подвалов и пере­городок зданий с относительной влажностью воздуха помещений не более 75 % и при неагрессивной среде.

В помещениях с влажностью воздуха более 60>0 поверхность блоков, находя­щаяся в помещении, должна иметь пароизоляционное покрытие.

8. В состав работ, рассматриваемых картой входит:

• подготовка поверхности основания;

• устройство кладки наружных и внутренних стен толщиной 500, 375 и 250 мм из блоков ячеистого бетона на растворе из сухих смесей № 118, 118.1, 118.2 с подачей материалов к месту укладки башенным краном.

9. Привязка технологической карты непосредственно к объекту заключается в уточнении схемы производства работ, объемов работ, затрат труда, продолжительно­сти производства работ в зависимости от средств подмащивания и потребности в ма­териально-технических ресурсах.

ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ

2.1 Подготовительные работы

1. Подготовка строительной площадки и объекта

До начала работ по возведению стен из блоков ячеистого бетона необходимо:

• выполнить освещение рабочих мест;

• подготовить площадки для складирования блоков;

• организовать место для размещения закрытого склада материалов (для сухих растворных смесей);

• завезти на объект и подготовить к эксплуатации оборудование, приспособле­ния, инструмент, инвентарь, а также средства подмащивания, в количестве установ­ленном ППР;

• установить монтажный кран или подъемник;

• завести на объект блоки из ячеистого бетона и сухие растворные смеси из расчета пятисуточной потребности;

• выполнить геодезическую разбивку осей здания на местности (плановую и высотную), указать абсолютную отметку нулевого горизонта (уровень чистого пола первого этажа);

• выполнить устройство фундаментов под стены и гидроизоляцию согласно проекта;

• провести обучение рабочих способам приготовления растворов из сухих сме­сей и ведения кладки стен;

• провести инструктаж и ознакомление рабочих со способами и приемами безопасного ведения работ и организации рабочего места согласно требованиям СНиП N1-4-80*

2. Средства подмащивания

Для производства кладочных работ необходимо применять средства подмащи­вания. При высоте кладки до 6-8 м:

• шарнирно-панельные подмости треста № 94 Главцентрстроя;

• подмости ПК - 4000 АП «Строймаш»;

• подмости инвентарные шарнирно-панельные ПШ АП «Строймаш»;

• подмости СМО 026 (П 200) АП «Строймаш».

При производстве кладочных работ снаружи здания и высоте более 8 м:

• леса строительные трубчатые на хомутах конструкции ЦНИИОМТП;

• леса МП «Форкон»;

• леса «Стройтехпрогресс»;

• ЛСПШ-2000 АП «Строймаш» и др.

2.2 Технология выполнения работ по устройству кладки стен из блоков ячеистого бетона с применением сухих растворных смесей

2.2.1 Технологическая последовательность выполнения работ однорядной клад к и толщиной в 1 блок:

• подготовка поверхности основания;

• установка маячных блоков и натягивание причального шнура;

• приготовление растворной смеси;

• разметка, раскладка, заготовка, распиловка блоков до нужных размеров;

• расстилание растворной смеси;

• установка блоков на растворную постель;

• проверка вертикальности и горизонтальности выполненной кладки.

2. Подготовка поверхности основания

Производится нивелировка поверхности основания или проверка ровности по уровню. При необходимости выравнивания основания для получения ровной поверх­ности при укладке 1 ряда блоков применяется цементно-песчаный раствор в соотно­шении 1:3.

Выравнивающий раствор наносится на очищенное основание по ширине стены при помощи кельмы или гребенки, толщина расстилаемого раствора зависит от со­стояния основания.

Перед укладкой первого ряда блоков должна быть обеспечена гидроизоляция основания: укладка кровельного рубероида на тонкий слой раствора

Рисунок 2 - Подготовка основания

2. Установка маячных блоков

Производится нивелировка углов и примыканий по периметру стены и установка угловых маячных блоков.

Каменщики натягивают на уровне верха маячных блоков, на расстоянии 2-3 мм от боковой грани, шнур-причалку и закрепляют его.

Для устранения провисания шнура при значительной длине стены (простенка) устанавливают промежуточные маячные блоки. При перестановке шнура, его привя­зывают за гвозди, закрепленные в шов кладки.

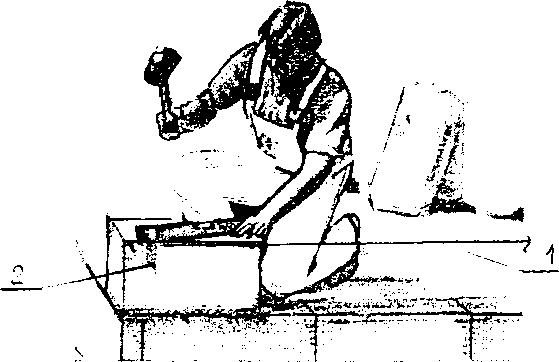

1 -шнур-причалка 2 - маячный блок

Рисунок 3 -Установка маячных блоков

2. Приготовление растворных смесей

Перед укладкой блоков необходимо приготовить состав из сухой растворной

смеси. Рецептура приготовления растворов представлена в таблице 3. Таблица

3

№ растворной смеси	Компоненты
	Сухая смесь, г	Вода, л
118, 118.1 ,118.2	1000	0,25

Для приготовления раствора сухую смесь высыпают в емкость с чистой водой, интенсивно перемешивают вручную или с помощью миксера до получения однородной

массы.

Смесь пригодна к употреблению после 5 мин. созревания и повторного разме­шивания. Смесь сохраняет свои свойства в течении 60 минут ( в зависимости от тем­пературы воздуха).

Вода Сухая смесь Перемешивание

Рисунок 4 - Приготовление растворной смеси

Для кладки блоков из ячеистого бетона в холодное время года применяется су­хие растворные смеси № 118, 118.1, .118.2 с добавкой поташа.

Рецептура приготовления раствора с противоморозной добавкой представлена

в таблице 4.

Таблица 4

Температура на­ружного воздуха, град. С			Расход на 1 кг сухой смеси		Расход на 1 сухой смеси	л раствора
3	от	до	30% раствор	Количество	30% раствор	Количество
			поташа, мл	воды, мл	поташа, мл	воды, мл
	0	-5	42	208	63	312
-6		-10	55	195	83	293
-11		-15	70	180	105	285

Затворение смесей производить холодной водой. Подогрев растворных сухих смесей с поташом запрещается. После добавления воды и противоморозной добавки раствор должен быть выработан в течение 1 часа.

Температура нанесения раствора не ниже - 15 °С.

Для приготовления 30% раствора поташа (плотность 1,248 г/см³) нужно в 1 литре воды (t = 40-80 °С) растворить 0,429 кг поташа. Водный раствор поташа необ­ходимо хранить в плотно закрытой емкости. Для предотвращения выпадения кристал­лов соли водный раствор следует периодически перемешивать с проверкой его соот­ветствия требуемой плотности (по ареометру).

В холодное время года при применении сухих растворных смесей № 118, 118.1, 118.2 с противоморозными добавками для кладки первого ряда блоков в качестве вы­равнивающего слоя применяется кладочный раствор марки, указанной в проекте на строительство объекта с противоморозными добавками (приготовленный на РВУ).

2. Разметка и заготовка блоков

Производится разметка по оси стены местоположения проемов, мест примыка­ний внутренних стен к наружным.

После этого берутся блоки с поддона, поданного к месту укладки (на одном под­доне 1,8 м³ блоков), и раскладываются для кладки стен одного ряда вдоль оси стены.

Для перевязки швов вертикальных ограничений, мест примыкания и пересече­ния стен, простенков требуются неполномерные блоки. Каменщики готовят их на ра­бочем месте при помощи ручных инструментов: пилы-ножовки, (механической ленточ­ной пилы, электропилы) и разметочного угольника.

Рисунок 5 - Распиловка блоков

2. Укладка блоков

Перемешанная растворная смесь наносится равномерно на ранее уложенные блоки сначала на стыковой, а затем на горизонтальный шов при помощи зубчатой гре­бенки (гладилки). После этого укладывают и прижимают следующий блок. Величина зубьев гребенки 4-5 мм. Толщина шва между блоками не должна превышать 3 мм.

В случае применения стеновых блоков с пазом и гребнем раствор наносится только на горизонтальный шов.

При температуре воздуха выше + 20 °С поверхность блоков следует обильно увлажнить водой.

а) на вертикальную поверхность б) на горизонтальную поверхность

Рисунок 6 - Нанесение растворной смеси

Кладка стен ведется толщиной в один блок согласно рабочих чертежей проекта:

• наружных стен - 500, 375 мм;

• внутренних - 250 мм.

Кладка блоков ведется с перевязкой в полблока (Приложение Б).

Каждый уложенный блок следует выравнивать с помощью специального рези­нового молотка.

Выступающий из шва раствор не затирается, а удаляется с помощью мастерка.

а) укладка блоков в рабочее б) рихтовка с помощью

положение резинового молотка и проверка

горизонтальности по уровню

Рисунок 7 - Укладка блоков

После укладки каждого ряда блоков их выравнивают при помощи терки или ру­банка, а затем щеткой сметают пыль и мелкие осколки.

а) теркой б) щеткой

Рисунок 8 - Выравнивание неровностей и очистка поверхности

После укладки блоков одного ряда натягивается причальный шнур для следую­щего ряда кладки.

Узлы примыканий наружных и внутренних стен примыкания оконных и дверных проемов, выполняются согласно рабочим чертежам проекта.

Стены из блоков ячеистого бетона должны иметь гидроизоляцию в местах их примыкания к цоколю, полу первого этажа и подвалу.

По мере выполнения кладки для образования проемов укладываются армиро­ванные брусковые перемычки или блоки лотковые для перемычек (рисунок- 9).

Перемычки из ячеистого бетона (ТУ РБ 05891370-131-97) укладываются вруч­ную на растворную смесь. Площадка опирания перемычек должна составлять не ме­нее 120 мм.

Перемычки из лотковых блоков (ТУ РБ 05891370.158-98) укладываются вручную на опалубку, установленную над проемом. При этом боковая стенка U - образного бло­ка, имеющая большую толщину, должна находиться снаружи. В углубление U - образного блока вставляется арматурный каркас и заливается тяжелый бетон. Тяжелый бетон уплотняется штыкованием.

U - образные блоки с каждой стороны должны заходить на стену не менее, чем на 25 см.

2. Проверка правильности ведения кладки

После укладки каждого ряда блоков кладки необходимо проверить правильность их установки.

Правильность закладки углов здания контролируют деревянным угольником, го­ризонтальность - правилом и уровнем. Для этого правило кладут на кладку, ставят на него уровень и, выровняв его по горизонту, определяют отклонение кладки от горизон­тали. Если оно не превышает установленного допуска, отклонение устраняют при кладке последующих рядов. Через 2-3 ряда по высоте ровность кладки проверяется нивелиром.

Вертикальность поверхностей стен и углов кладки проверяют уровнем и отве­сом. Отклонения, не превышающие допускаемые, исправляют при последующей клад­ке этажа. Отклонения осей конструкции устраняют в уровнях междуэтажных перекры­тий.

Длину простенков проверяют метром (рулеткой).

а - угла между наружной и внутренней стеной; б, в - стены правилом и уровнем; г - угла кладки отвесом

Рис. 10 - Проверка правильности кладки
