Высота среза и её равномерность. Улучшение равномерности высоты среза.

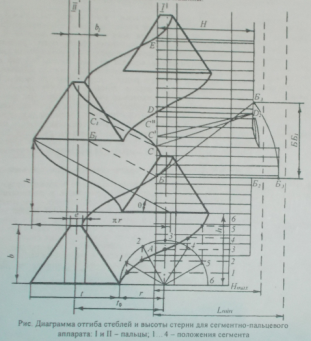

С егмент совершает сложное движение гармонические колебания ножа накладываются на поступательное движение машины

За время поворота кривошипа на 180° сегмент при движении криволинейной траектории из положения 1 переместится в положение 2 При этом машина пройдет путь h, называемый подачей

где ώ=πn/30 - угловая скорость кривошипа, с^-1,

n - частота вращения вала кривошипа, мин^-1

Стебли, размещенные на участке АБ и DE. срежутся без отгиба hотг=0 поэтому высоте стерни у этих стеблей будет равна высоте установки режущего аппарата Н. Стебли, находящиеся в зоне БС. при движении будут отклоняться сегментом до режущей кромки левого пальца и срежутся у пальца 11 Такой отгиб называется поперечным.

Стебли, расположенные между точками CD, не захватываются сегментами при движении. Пальцевый брус отклоняет их по направлению движения машин. Сегмент срезает эти стебли в точке D Полученный отгиб стеблей называете» продольным h_npoд и возникает от перемещения пальцевого бруса б сторону перемещения машины Его величина в большей мере зависит от поступательной скорости машины

Направление поперечного отгиба условно принимают по направлению касательной в средней точке траектории сегмента Для определения поперечного отгиба строят прямоугольный треугольник с катетами Тогда угол наклона отгиба стеблей можно определить как

Г ипотенуза построенного треугольника с катетами πr и h показывает направление отгиба стеблей.

Стебли, расположенные на участке CD, будут иметь различный продольный отгиб, и все срежутся в точке D,

Пренебрегая кривизной отогнутого стебля, можно принять отгиб q₂ равным расстоянию от первоначального положения стебля до места его среза (точка D) Предельную высоту установки режущего аппарата НПР можно определить из условия равенства длины минимальных стеблей и максимальной стерни

где hmax ~ максимальное значение величины отгиба поперечного и продольного

Предельное значение скорости жатки определяется из условия предельно допустимого продольного отгиба при заданной высоте установки ножа Н и частоте вращения кривошипа n.

Предельно допустимый отгиб hnp должен обеспечить высоту стерни lпр равную минимальной высоте хлебостоя Lmin т.е

В оздействие мотовила на хлебостой.

Мотовило подводит растения к режущему аппарату, удерживает срезе и подает к транспортирующим устройствам.

Планки мотовила совершают сложное движение: поступательное (переносное) вместе с машиной со скоростью V_M и одновременно равномерно вращаются вокруг горизонтального вала со скоростью U= ώR.

Траектория планки мотовила имеет вид циклоиды, форма которой зависит от соотношения окружной и поступательной скоростей.

где λ - показатель кинематического режима Перемещение вала мотовила за один оборот х₀

где Т - время полного оборота мотовила. Расстояние хz между циклоидами принято называть шагом мотовила

Машина за время г продвинется вперед на величину Vмt и повернется вокруг своей оси на угол ф=ώt, Тогда уравнение в параметрическом виде будет иметь вид

Ч тобы планка подводила стебли к ножу, она должна на некотором участке Δх (проекция А₁В на оси х) двигаться навстречу ему, те горизонтальная составляющая скорости движения машины Vx<0 или

Для выполнения необходимо, чтобы

Если λ<1, то планка мотовила отодвинет растения от режущего аппарата вперед При λ=1, мотовило не будет воздействовать на хлебостой, угол входа планки мотовила в хлебостой

Высота установки мотовила над ножом при постоянной λ определится как

Hmax, Hmin, lmax, lmin, hmax, hmin соответственно максимальное и минимальное значения высоты установки вала мотовила над режущим аппаратом, высота растения и высота установки режущего аппарата

ΔН= Hmax- Hmin

Радиус мотовила R определяют с учетом того, что планки мотовила, внедряясь в стебли, располагаются на расстоянии l/3 от вершины колоса

Для количественной оценки полезности мотовила вводят понятие ‘степень

Д ля количественной оценки полезности мотовила вводят понятие ‘степень воздействия мотовила на хлебостой". Эго отношение количества стеблей, срезаемых при содействии планок, к общему количеству стеблей, срезанных ножом.

При выносе мотовила вперед от режущего аппарата на расстояние а величину пучка стеблей можно определить по выражению

Действительная ширина участка с поддержкой стеблей определяется выражением

где μ - показатель относительного уплотнения хлебостоя за счет взаимодействия стеблей друг с другом (μ=0,33...0.61).

Тогда, действительная степень воздействия будет

Ч тобы увеличить коэффициент воздействия мотовила на стебли, следует увеличивать число планок z, вынос мотовила а, а также величину λ.

Как видно из рисунка, на интервале пути машины σ₃ срезание стеблей происходит без воздействия мотовила. На интервале пути σ ₁ режущий аппарат срезает стебли, наклоненные планкой, а затем на протяжении пути σ ₂ ничего не срезает.

σ ₁ - путь машины, где стебли срезаются с поддержкой планкой; σ ₂ — работа ножа вхолостую; σ₃ — путь машины, где срезание без мотовила

Для характеристики взаимодействия мотовила и режущего аппарата введены следующие понятия:

коэффициент полезности мотовила

коэффициент холостого хода режущего аппарата

коэффициент пропусков мотовила
