Вентиляторы, классификация Теоретическая характеристика вентиляторов

Вентиляторы можно классифицировать по назначению (общего назначения и специ¬альные), принципу действия (осевые и центробежные), создаваемому давлению (низкого давления Н<1000 Па, среднего давления при 1000<Н<3000 Па и высокого давления при ЗООО<Н<15000 Па). Также вентиляторы различают еще по форме лопастей с прямолинейными и криволинейными лопастями.

Напор (теоретическое давление), создаваемый вентилятором с большим числом лопастей, определяется уравнением Эйлера, которое устанавливает зависимость между теоретическим давлением, окружной скоростью и скоростью движения частицы.

Hm=p(u₂v_r₂-u₁v_r₁)

где р - плотность воздуха Заменив в уравнении (11.1 б) v_r₂и v_r₁на окружные скорости u₁ и u₂ для точки A

v_r=u-v_нtgα, определив v_нчерез производительность Q=2πrb - v_н и преобразовав, получим зависимость

Таким образом, теоретический напор Нm, создаваемый вентилятором, изменяется пропорционально частоте вращения рабочего колеса n в квадрате. Расход воздуха Q пропорционален частоте вращения рабочего колеса вентилятора.

Известно, что мощность на приводе равна теоретическому напору, умноженному на расход, т.е. N= Нм*Q тогда можно написать

А нализ выражения 1 проведем графически. По оси абсцисс отложим отношение Q/n, а по ординате – Н_m/n². Графически эта зависимость будет выражаться прямой линией. Её наклон к оси абсцисс определяется знаком при постоянной В, т е разностью (tga = - tgai).

По величине (tga₂- tgai) может быть три случая

(tgar-tgai) <0;
(tgar-igai) =0;
(Igar-tga,) >0,

Вентиляторы, удовлетворяющие первомe условию (tga₂-lga₁)<0, очевидно, должны иметь лопатки, загнутые вперед, т е в сторону вращения вентилятора. Такая лопатка обеспечит большой расход воздуха при больших давлениях.

Первый случай (tgar-tgai )<0 используется для проектирования вентиляторов, требующих высоких давлений, а второй и третий - для вентиляторов с большим расходом воздуха и средним и низким давлением

Вентиляторы, удовлетворяющие третьему условию (tga₂-tga₁)>0, очевидно, должны иметь лопатки, загнутые назад, т е. в обратную сторону вращения вентилятора. Такая лопатка обеспечит большой расход воздуха при низких давлениях

Рабочие органы плуга, направление и точки приложения силы тяги

Опорами плугов считают в вертикальной плоскости опорные колеса, в горизонтальной - полевые доски

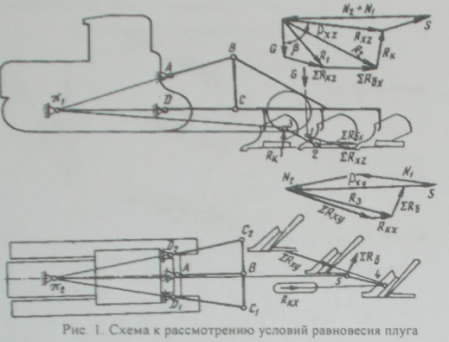

В определенном масштабе строит проекции схемы плуга в горизонтальных и вертикальных плоскостях (рис 1).

На схему наносим векторы известных сил. После чего приступаем к построению многоугольников сил, которые сводятся к последовательному попарному геометрическому сложению векторов известных сил. При этом многоугольник сил должен быть замкнутым, а равнодействующая всех сил должна проходить через мгновенный центр вращения плуга π1 и π2. Положение этих точек зависит от расположения звеньев АВ и СД.

В продольно-вертикальной плоскости на плуг действуют:

1) Вес G, принимают из технической характеристики или G=y a b n, где у удельный вес, у= 2,2...3.0 т м ; а и b - глубина и ширина пласта, м; n - количество корпусов

2) реакция почвы на рабочей поверхности корпусов,
