Управление доступом в isdn
Большое внимание уделено в рекомендациях ITU-T управлению доступом в ISDN. При этом базовой рекомендацией является М.3600 [7], в которой изложены принципы управления сетями ISDN и указана взаимосвязь с другими рекомендациями, имеющими отношение к управлению.
Сети ISDN предполагают организацию доступа на скоростях передачи данных от 2B+D до 30B+D (В = 64 Кбит/с, D = 16 Кбит/с). Каналы типа В называют информационными, а каналы D - сигнальными.
Различаются следующие виды доступа:
базовый, с конфигурацией 2B+D (2 х 64 + 16 Кбит/с), первичный, с конфигурацией 30B+D (30 - 64 + 64 Кбит/с): ряд разновидностей: B+D; n x B+D и другие.
Для организации доступа предусмотрены интерфейсы пользователя UN I и узла услуг SNI Интерфейсы пользователя обозначены и определены в рекомендациях 1.411, 1.412, 1.431 Интерфейсы узла услуг ISDN определены в рекомендациях Q.512. 1414, I.964, I.965 и других [37]. Структура доступа в ISDN и система обозначений приведены на рисунке 5.8. Подробное описание интерфейсов T,V и функций элементов NT1, NT2, ТЕ, LT можно найти в литературе [88] и вышеуказанных рекомендациях, а также в таблице 5.2.
Управление ISDN основано на принципах управления TMN. Выбранная стратегия управления TMN оказывает влияние на используемую модель. Структура модели управления приведена на рисунке 5 9.
Таблица 5.2 Краткие сведения об интерфейсах доступа в сети ISDN
Тип доступа |
Обозначение интерфейса |
Рекомендации ITU-T |
Функции управления в рекомендациях |
Применение |
Цифровая секция базового доступа |
V1 |
G.960 |
M.3603 |
ISDN базовый доступ 2B+D |
Общая цифровая секция |
V2 |
G.703/G.704 |
... |
Оборудование цифровой сети для объединенного доступа |
Цифровая секция первичного доступа |
V3 |
G.703 G.704 G.706 G.962 G.963 |
M.3604 |
ISDN-доступ на первичной скорости 2,048 Мбит/с (30B+D) |
Конфигурируемая сеть доступа |
V5x |
G..703 G.704 G.706 G.964 G.965 |
M.3603 M.3604 |
Объединение аналоговых цифровых ISDN базовых и первичных доступов пользователей |

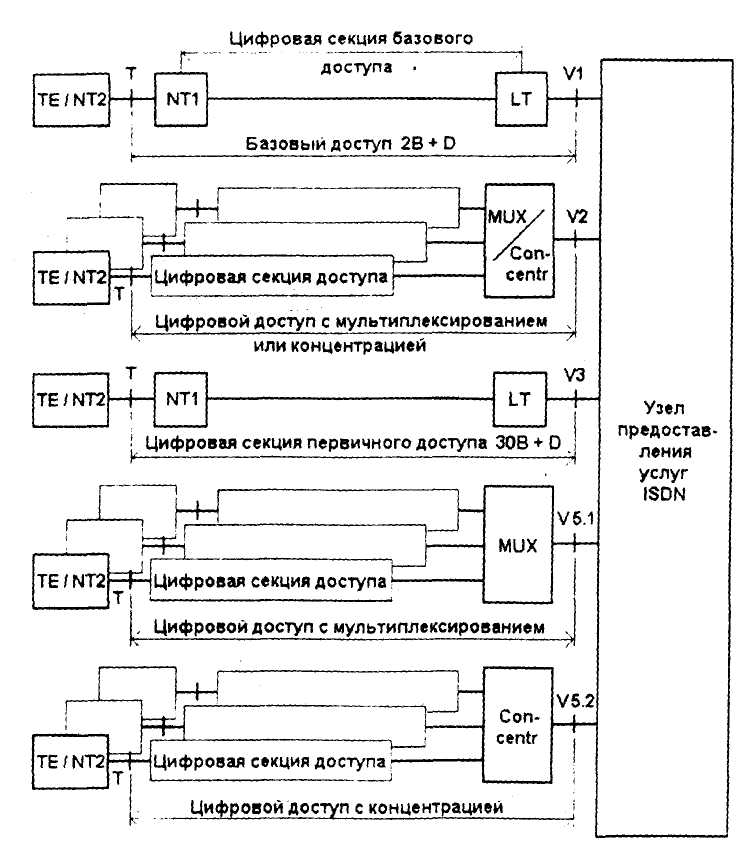

Структура
доступа в узел ISDN
Т - интерфейс пользовательского терминала;
V1, V2, V3, V5.1, V5.2 - интерфейсы узла услуг ISDN
MUX - мультиплексор;
Concentr - концентратор;
LT - линейный терминал.
Абонентская установка представляет собой комплекс, который располагается на стороне абонента и включает оконечное оборудование (ТЕ), элементы сети (NTI, интерфейс) и персонал, а в случае необходимости и операционные системы, которые совместно несут ответственность и располагают возможностями технической эксплуатации абонентской установки.
Поставщик услуг управления предоставляет пользователям услуги по управлению. Он включает в себя операционные системы и персонал, которые совместно обеспечивают предоставление ограниченных услуг управления на сетях ISDN
Узел предоставления услуг является административным центром, который осуществляет эксплуатацию и техническое обслуживание местных станций и пользовательских доступов. Он включает персонал, местные станции и эксплуатационные системы местных станций. В станциях реализуются возможности технической эксплуатации оборудования и сети ISDN
Центр управления является административным центром, который осуществляет эксплуатацию и техническое обслуживание сетей и служб (услуг). Центр управления включает персонал и операционные системы, которые совместно решают задачи управления и располагают возможностями эксплуатации ISDN.

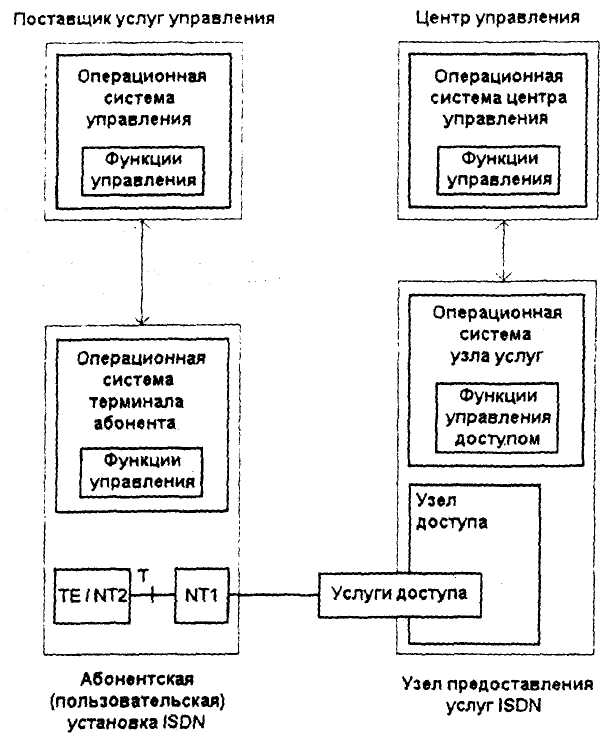

Структура модели управления доступа в ISDN
