Розділ 2 Цифрові абонентські мережі isdn Лекція

Телефонні isdn-апараті досить дорогі, хоча зараз стали з'являтися дешевші пристрої. Крім того, при переході на цифрові лінії ISDN користувач зазвичай вже має аналогове телефонне устаткування - телефони, модеми, факсимільні апарати. І найбільш оптимальним варіантом є використання цього устаткування спільно з цифровими каналами і сервісом ISDN. Для цього застосовується спеціалізований пристрій - термінальний адаптер, званий A/В-адаптером, який підтримує функції МІНІ АТС. До нього підключається аналоговий телефон (факс, автовідповідач). Випускаються такі пристрої на два, чотири і більша кількість аналогових портів і з одним або декількома bri-портамі. Для збільшення кількості підтримуваних портів можна об'єднувати декілька пристроїв. За наявності A/В-адаптера можна отримати вихід через лінію ISDN BRI на міську телефонну мережу загального користування або побудувати усередині isdn-мережі свою накладену телефонну мережу, використовуючи аналогове кінцеве устаткування. Ці адаптери дозволяють виконувати цілий ряд додаткових функцій, які здійснюються за допомогою набору код спеціальних команд кнопками телефонного апарату:

-присвоення телефонного номера кожному аналоговому порту;

-callback - автоматичне передзвонювання по номеру абонента;

-on-hold - перемикання між декількома активними лініями;

-call Forwarding - перемикання вхідних викликів на інший апарат;

-зміна рівня сигналу в кожному аналоговому каналі;

-швидкий набір номера;

-проведення конференції з декількома учасниками.

Основне призначення ISDN — передача даних з швидкістю до 64 кбіт/с по 4-килогерцової дротяної лінії і забезпеченню інтегрованих телекомунікаційних послуг (телефон, факс, і ін.). Використання для цієї мети телефонних дротів має дві переваги: вони вже існують і можуть використовуватися для подачі живлення на термінальне устаткуванням

Базова конфігурація каналів має вигляд 2 B + D = 2 * 64 + 16 = 144 кбіт/с. Окрім В-каналів і допоміжного d-каналу ISDN може запропонувати і інші канали з більшою пропускною спроможністю: канал Н10 із смугою 384 кбіт/с, Н11 — 1536 і Н12 — 1920 кбіт/c (реальні швидкості цифрового потоку). Для первинних каналів (1544 і 2048 кбіт/с) смуга d-каналу може складати 64 кбіт/с.

Для об'єднання в мережі ISDN різних видів трафіку використовується технологія TDM (англ. Time Division Multiplexing, мультеплексированіє за часом). Для кожного типа даних виділяється окрема смуга, що називається елементарним каналом (або стандартним каналом). Для цієї смуги гарантується фіксована, погоджена доля смуги пропускання.

У стандартах ISDN визначаються базові типи каналів, з яких формуються різні призначені для користувача інтерфейси.

Тип	Полоса	Описание
A	—	Аналоговая телефонная линия, 4кГц.
B	64 кб/с	передача данных или 1 телефонная линия (1 поток оцифрованного звука)
C	8/16 кб/с	передача данных
D	16/64 кб/с	Канал внеканальной сигнализации (управление другими каналами)
E	64 кб/с	Внутренняя сигнализация ISDN
H0	384 кб/с	передача данных
H10	1472 кб/с	передача данных
H11	1536 кб/с	передача данных
H12	1920 кб/с	передача данных

В большинстве случаев применяются каналы типов B и D

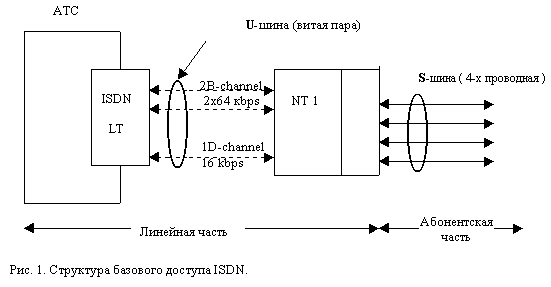

Інтерфейс базового рівня BRI (англ. Basic Rate Interface) — забезпечує користувачеві надання двох цифрових каналів (ОЦК) по 64 кбіт/с (канал B) і односмуговий канал сигналізації D із швидкістю передачі даних 16 кбіт/с. Таким чином, максимальна швидкість передачі в інтерфейсі BRI (2b+d) складає Rbmax=128+16=144 кбіт/с[1] Найбільш поширений тип сигналізації — Dss1 (Euro ISDN). Використовується два магістральні режими портів BRI відносно станції або телефонів — S/ТЕ і NT.

ISDN технологія використовує три основних типів інтерфейсу BRI: U, S і T.

U — одна вита пара, прокладена від комутатора до абонента, працює в повному або пів-дуплексі. До U-інтерфейсу можна підключити лише 1 пристрій, званий NT-1 (або Nt-2) Network Termination — мережеве закінчення.

S/T інтерфейс (S0). Використовуються дві виті пари, передача і прийом.

Nt-1, Nt-2 — Network Termination, мережеве закінчення. Перетворює одну пару U в один (Nt-1) або два (Nt-2) 2-х парних S/T інтерфейсу (з роздільними парами для прийому і передачі).

По суті S і T це однакові з вигляду інтерфейси, різниця в тому, що по S інтерфейсу можна подати живлення для TE пристроїв, телефонів наприклад, а по T — ні. Більшість Nt-1 і Nt-2 перетворювачів уміють і те і інше, тому інтерфейси найчастіше називають S/t.

Інтерфейс первинного рівня (Primary Rate Interface, PRI) — використовується для підключення до широкосмугових магістралей, що зв'язують місцеві і центральні АТС або мережеві комутатори. Інтерфейс первинного рівня об'єднує 23 В-канали і один d-канал для стандарту Т1 23b+d (поширений в Північній Америці і Японії); або 30 В-каналів і один d-канал для стандарту E1 30b+d (поширений в Європі).

Елементарні канали PRI можуть використовуватися як для передачі даних, так і для передачі оцифрованого телефонного сигналу. Інтерфейс первинного рівня (англ. Primary Rate Interface, PRI) — стандартний інтерфейс мережі ISDN, що визначає дисципліну підключення станцій ISDN до широкосмугових магістралей, що зв'язують місцеві і центральні АТС або мережеві комутатори. Інтерфейс первинного рівня об'єднує 23 В-канали і один d-канал для стандарту Т1 (23b + D=24*64=1536[kbit/s]) або 30 В-каналів для службових даних стандарту E1 (30b + D + Н=32*64=2048[kbit/s]).

Архітектура мережі ISDN Мережа ISDN складається з наступних компонент:

-мережеві термінальні пристрої (NT, англ. Network Terminal Devices)

-лінійні термінальні пристрої (LT, англ. Line Terminal Equipment)

- термінальні адаптери (TA, англ. Terminal adapters)

-Абонентські термінали

Абонентські термінали забезпечують користувачам доступ до послуг мережі.

Існує два види терміналів: TE1 (спеціалізовані isdn-терміналі), Te2 (неспеціалізовані термінали). TE1 забезпечує пряме підключення до мережі ISDN, TE2 вимагають використання термінальних адаптерів (TA).

Деякі переваги мереж ISDN в порівнянні з ТФЗК

-Повністю цифрова мережа, що забезпечує високу надійність передачі інформації. -Висока швидкість передачі інтегрованої інформації різної природи.

-Широкий набір функцій для телефонії, висока якість звуку.

-Швидкий набір номера (менше 1 с).

-Широка доступність і поширеність в світі.

Недоліки мереж ISDN

-Проблеми сумісності isdn-устаткування різних постачальників.

-Складність модернізації центральних комутаторів і побудови нової цифрової інфраструктури.

-Складність замовлення сервісу.

-Необхідність великих фінансових вкладень.

TE1 подключаются по четырехпроводному цифровому каналу на основе витой пары, а TE2 - с помощью терминального адаптера. Примерами TE2 могут служить обычные аналоговые телефоны

Терминальный адаптер представляет собой автономное устройство или съемную плату внутри TE2. Фактически терминальные адаптеры заменяют собой модем.

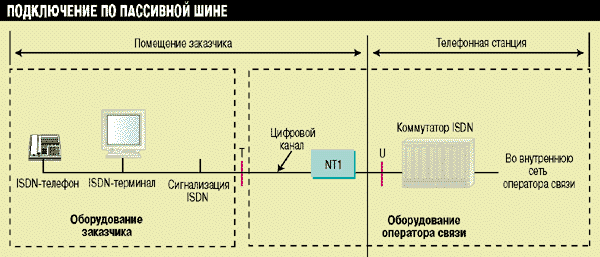

NТ1 встановлюється оператором зв'язку в приміщенні замовника і пов'язує його з комутатором ISDN на центральній АТС по витій парі, по якій раніше підключався звичайний телефон. NТ1 має роз'єм для пасивної шини. До цієї шини замовник може під'єднати до восьми isdn-телефонів, терміналів і інших пристроїв аналогічно тому, як подібні пристрої підключаються до локальної мережі
