1.2. Функціональна схема проектуємої атсе

Система ALCATEL-1000Е – 10 складається з трьох незалежних функціональних блоків[1] (загальна функціональна схема ALCATEL-1000Е – 10 представлена на рис. 1.1):

підсистеми абонентського доступу, яка забезпечує підключення аналогових і цифрових абонентських ліній;
підсистеми комутації і управління, яка виконує обробку і комутацію викликів;
підсистеми супроводження і технічного обслуговування, якій належать всі функції адміністрування мережі.

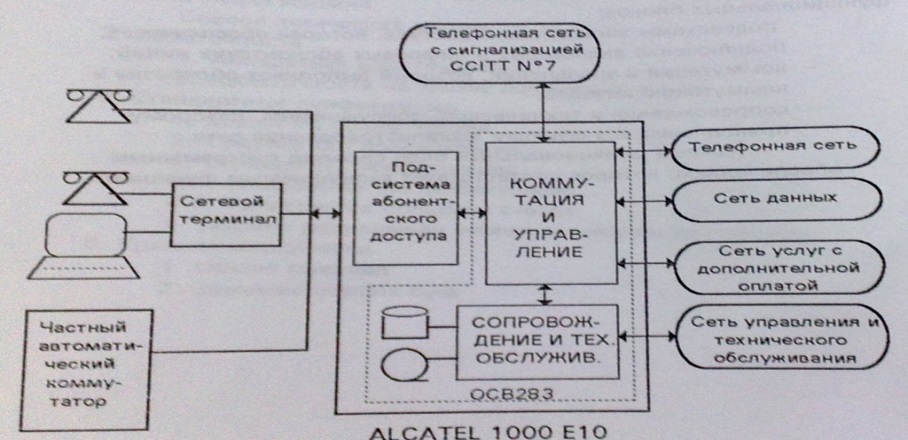

Рис.1.1. Загальна функціональна схема ALCATEL-1000Е – 10

Кожен функціональний блок має своє програмне забезпечення, яке відповідає його функціям.

Підсистеми комутації, управління, супроводження і технічного обслуговування ALCATEL-1000Е – 10 утворюють серцевину комутаційної системи, яка називається ОСВ 283. Вона об’єднує головну управляючу станцію SMC, комутаційну матрицю МСХ, комунікаційний мультиплекс, додаткове (периферійне) обладнання та блоки сигналізації.

Основними компонентами системи Alcatel-1000E – 10 є:

Комутатор ОСВ283 - системний пристрій комутації і управління. (рис. 1.2.). У його функції входить: виконання основних функцій управління, комутація (головна комутаційна матриця), синхронізація, забезпечення доступу до ІКМ-трактів, управління різноманітними блоками системи (частотними приймачами і тональними генераторами), управління конфігурацією, опрацювання викликів.

2. Підсистема абонентського доступу[1] для підключення аналогових і цифрових абонентських ліній, яка складається з:

- цифрових блоків абонентського доступу (CSN), що забезпечують підключення абонентських та з’єднувальних ліній до ОСВ 283 через мережу сигналізації №7. CSN має значні власні можливості в обробці навантаження і може встановлювати з'єднання місцевих абонентів між собою у випадку порушення зв'язку з ОСВ283.

- виносних цифрових концентраторів CN (CNE), які під’єднані до CSN за допомогою цифрових з’єднувальних ліній і служать для підключення абонентів у периферійних регіонах.
