4.2. Протипожежні заходи.

- На кожному підприємстві необхідно мати данні по показниках пожежно вибухової небезпеки речовин та матеріалів, котрі застосовуються в технологічних процесах.

- Параметри режиму роботи технологічного обладнання, з’єднаного із застосуванням горючих газів, зріджених горючих газів легкоспалахуючих речовин, а також з наявністю вибухової пожежно-небезпечної пили, забезпечує вибухопожежнонебезпечність технологічного процесу.

- Температура підігріву темних нафтопродуктів при зберіганні, а також при проведенні зливо-наливних операцій нижче температури спалаху нафтопродукту в закритому тиглі на 35 ºС і не перевищувати 90 ºС.

- На приборах контролю і регулювання позначають допустимі області вибухопожежнобезпечних параметрів роботи технологічного обладнання.

- Схема обв’язки трубопроводу передбачає, як правило, можливість виключення несправного обладнання із технологічного процесу і забезпечує аварійний злив.

- Обладнання лінійної частини магістральних нафтопродуктопроводів, а також їх огорожу тримають в цілому стані, а рослинність в межах огорожі систематично знищують.

- Споруди захисту від розливу нафтопродуктів, своєчасно ремонтуються, очищуються від нафтопродуктів і відкладів.

- Приміщення насосних станцій повинні бути оснащенні газоаналізаторами вибухонебезпечних концентрацій, а при їх відсутності на об’єкті встановлюють порядок відбору і контролю проб.

- Встановлюють постійний контроль за герметичністю резервуарів та їх обладнання.

- Люки, які потрібні для заміру рівня і відбору проб із резервуарів мають герметичні кришки. Зі внутрішньої сторони люки забезпечують кільцями з металу, виключаючого утворення іскор.

- Перед розпалом вогневої печі трубопроводи подаючи палива до всіх непрацюючим форсункам заглушуються. Запалювати форсунки вогневої печі без попередньої продувки камери спалювання та димової труби водяним паром забороняється. Продувку треба вести не менше 15 хвилин після появи пара з димової труби.

- Для відігріву трубопроводів та вузлів засувок використовують пару, гарячу воду або пісок, а тоді також електропідігрів у вибухозахищенному виконанні.

Додаток 1.

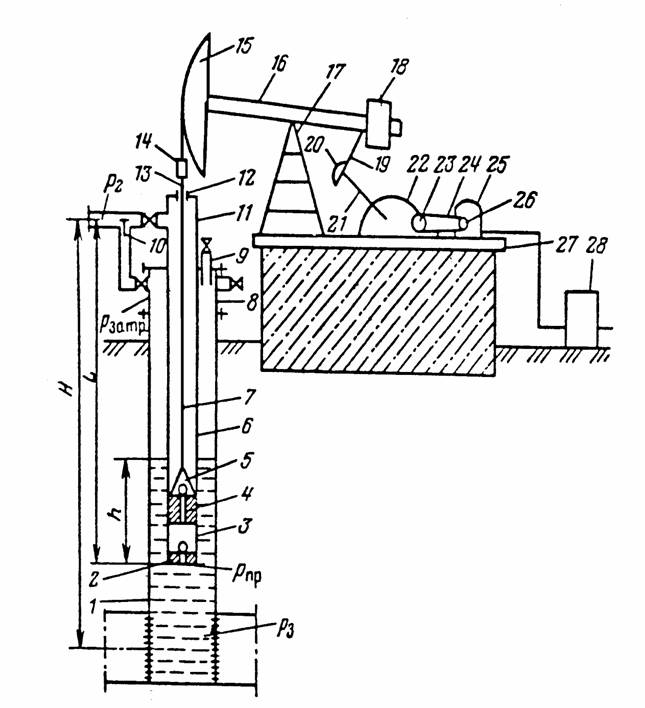

Схема штанговой скважинно-насосной установки (УШГН).

рис 1.

1. Эксплуатационная колонна;2.Всасывающий клапан;3.Цилиндр насоса;4.Плунжер;5.Нагнетательный клапан;6.Насосно-компрессорные трубы;7.Насосные штанги;8. Крестовина;9.Устьевой патрубок;10.Обратный клапан для перепуска га-за;11.Тройник;12.Устьевой сальник;13.Устьевой шток;14.Канатная подвеска;15.Головка Балан-сира;16. Балансир;17.Стойка;18.Балансирный груз;19.Шатун;20.Кривошипный груз;21.Кривошип;22.Редуктор;23.Ведомый шкив;24.Клиноременная переда-ча;25.Электродвигатель на поворотной салазке;26.Ведущий шкив;27.Рама;8Блок
