6.3 Чертеж общего вида
6.3.1 Чертеж общего вида – документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия.
6.3.2 В соответствии с ГОСТ 2.119 и ГОСТ 2.120 чертеж общего вида должен содержать:
изображения изделия, текстовую часть и надписи, необходимые для понимания устройства изделия, взаимодействия его составных частей и принципа работы изделия;
наименование, а также обозначение тех составных частей изделия, для которых необходимо указать данные (технические характеристики, количество, указания о материале, принцип работы и др.) или запись которых необходима для пояснения изображения, описания принципа работы изделия, указания о составе и др.;
габаритные, установочные, монтажные, сопрягаемые размеры и другие, наносимые на изображение данные;
схему, если она требуется, но оформлять ее отдельным документом нецелесообразно.
Объем информации, содержащийся в учебных чертежах общего вида, определяется кафедрой, ведущей проектирование в зависимости от этапа обучения студентов.
6.3.3 Наименование и обозначение составных частей изделия на чертежах общего вида указывают одним из следующих способов:
на полках линий-выносок (рисунок 11);
в таблице, размещаемой на чертеже общего вида;
в таблице, выполненной на отдельных листах формата А4 в качестве последующих листов общего вида (приложение А).

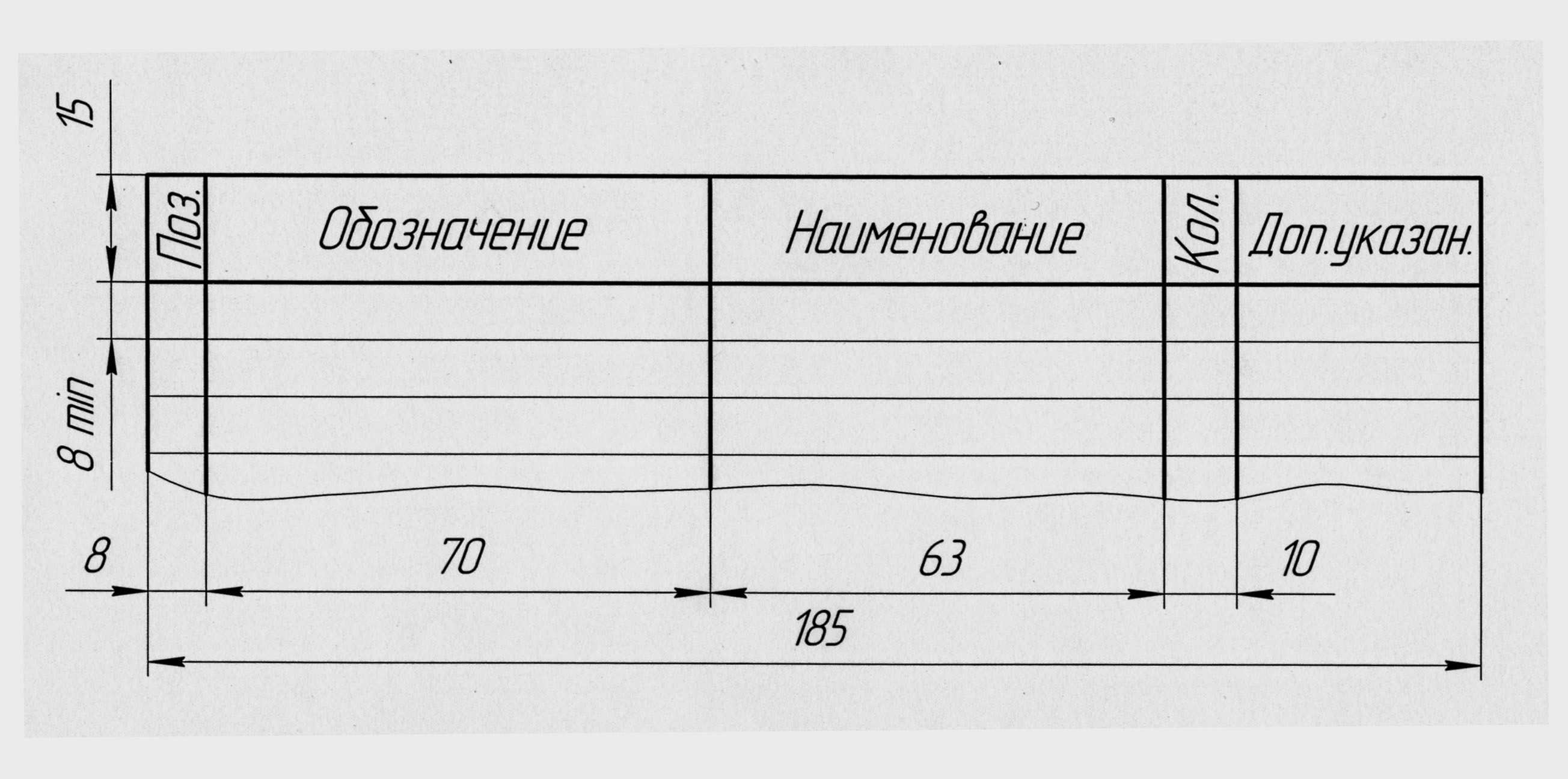

Таблица в общем случае состоит из граф: «Поз.», «Обозначение», «Кол.», «Дополнительные указания». При составлении учебной документации дополнительно могут включаться графа «Наименование» и другие необходимые графы (рисунок 12).
М
еханизм
передвижения тележки Тормоз
ТГК-200
ГМ 01.09.03.00 ОСТ 24.290.08-82
П
одвеска
крюковая крановая 2-8-406 Канат
30,5-Г-В-С-О-Н-1764
ОСТ 24.191.08-81 ГОСТ 7688-80
Д
вигатель
АИР 112 М4
ТУ16-525.564-84 (Р=5,5 кВт; n=1432 об/мин)
Р
исунок
11
Рисунок 12
При наличии таблицы на полках линий-выносок указывают номера позиций составных частей, включенных в таблицу. Запись составных частей в таблицу рекомендуется производить в следующем порядке:
заимствованные изделия;
покупные изделия;
вновь разрабатываемые изделия.
При оформлении учебных чертежей общего вида обозначения и наименования составных частей изделия разрешается приводить в таблице, выполненной по форме спецификации.

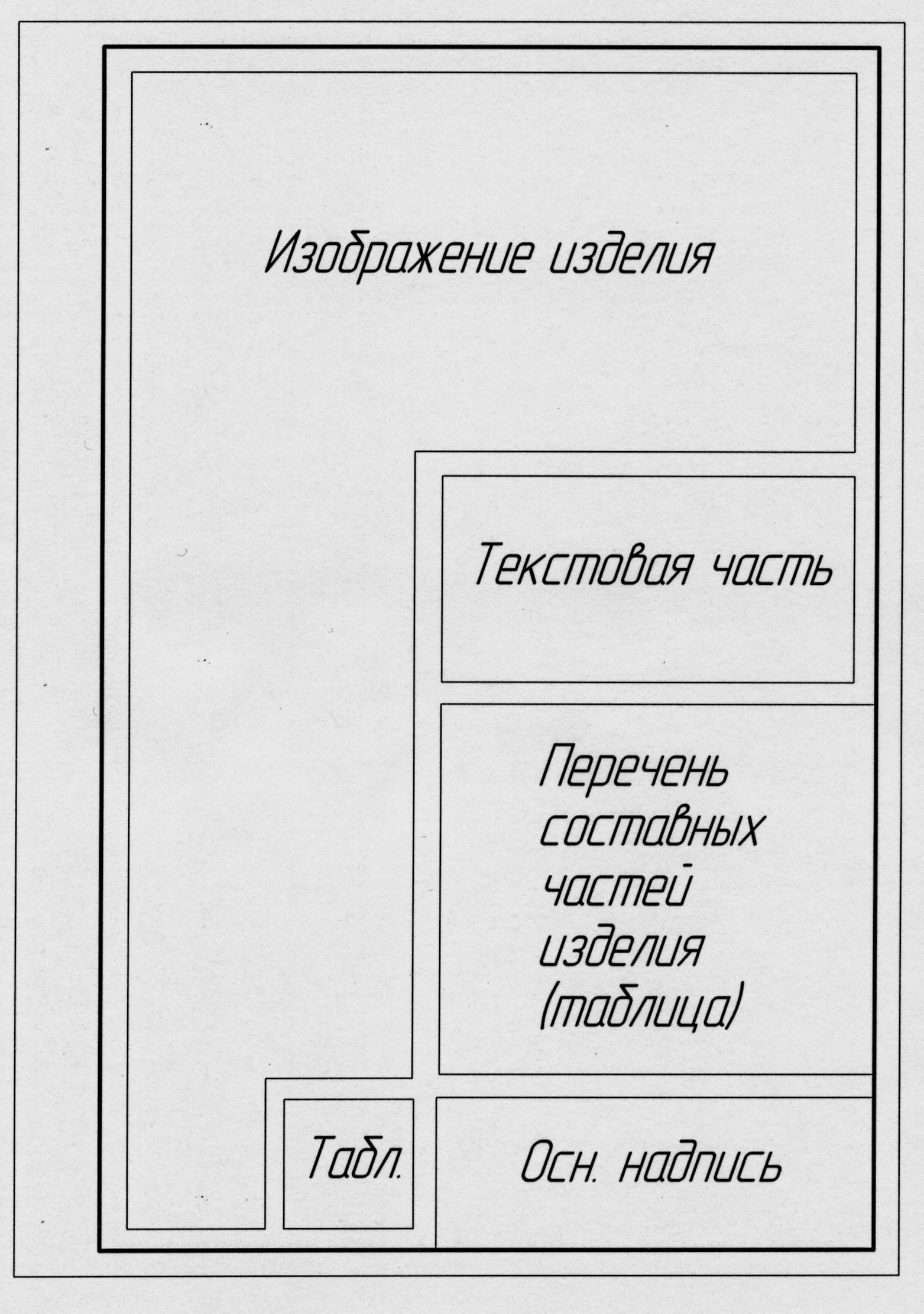

Чертеж общего вида оформляется в соответствии с правилами, установленными стандартами ЕСКД для рабочих чертежей (расположение номеров, позиций, надписи, текст технических требований и т.д.). Схема оформления чертежа общего вида приведена на рисунке 13.
Рисунок 13
6.4 Сборочный чертеж
6.4.1 Сборочный чертеж – документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. Выполнение сборочных чертежей регламентируется ГОСТ 2.109.
6.4.2 Сборочный чертеж должен содержать:
изображение сборочной единицы, дающее представление о расположении и взаимной связи частей, соединяемых по данному чертежу. Допускается на сборочных чертежах помещать схемы соединения и расположения составных частей изделия, если их не оформляют как самостоятельные документы;
сведения, обеспечивающие возможность сборки и контроля
