11.2 Общие требования к выполнению электронной структуры изделия

11.2.1 Общие требования к выполнению ЭСИ – по ГОСТ 2.051. Содержательную часть ЭСИ выполняют в соответствии с ГОСТ 2.053. Реквизитную часть выполняют по ГОСТ 2.104.

11.2.2 Содержательная часть ЭСИ определяет состав сборочной единицы, комплекса или комплекта, связи его СЧ (входимость) и другие данные, которые могут быть связаны с изделием или его СЧ, и выполняется в виде набора данных, представляющих совокупность информационных объектов (ИО). Для единообразного представления ЭСИ в компьютерной среде используют модели данных ИО, регламентированные ИСО 10303-1, -11, -21, -22, -41, -43, -44, -203.

11.2.3 Для единообразного формального описания ЭСИ следует использовать язык описания моделей данных, регламентированный ИСО 10303-11.

11.2.4 Содержательную часть ЭСИ выполняют в форме:

- обменного файла согласно ИСО 10303-21;

- базы данных с организацией доступа согласно ИСО 10303-22.

Обе формы выполнения содержательной части ЭСИ представляют конечное описание в форме файла(ов) и обеспечивают, при необходимости, взаимное преобразование информации с помощью соответствующих программных средств.

11.2.5 В зависимости от назначения ЭСИ, сложности изделия и используемой модели данных содержательная часть состоит из одного или более файлов. Реквизитную часть ЭСИ оформляют в установленном порядке на содержательную часть в целом.

11.2.6 ЭСИ формируют с помощью соответствующих программных средств автоматически или полуавтоматически на основе ИО, содержащихся в общей базе данных об изделии, при этом:

- состав изделия представляют полным списком всех СЧ, входящих в структуру изделия на всех уровнях ее иерархии;

- иерархию СЧ изделия представляют посредством ИО, отображающих связи между СЧ;

- правила применяемости и заменяемости СЧ изделия представляют посредством присоединения к ИО, отображающим связи между составными частями, ИО, отображающим связи в соответствии с ИСО 10303-41;

- свойства представляют посредством присоединения к ИО, отображающим изделие и (или) его составные части, ИО, описывающего вид свойства, единицу измерения и значение;

- варианты состава и структуры изделия представляют посредством правил применяемости тех или иных СЧ в модификациях и исполнениях соответствующего изделия.

12 Пояснительная записка

12.1 Общие требования

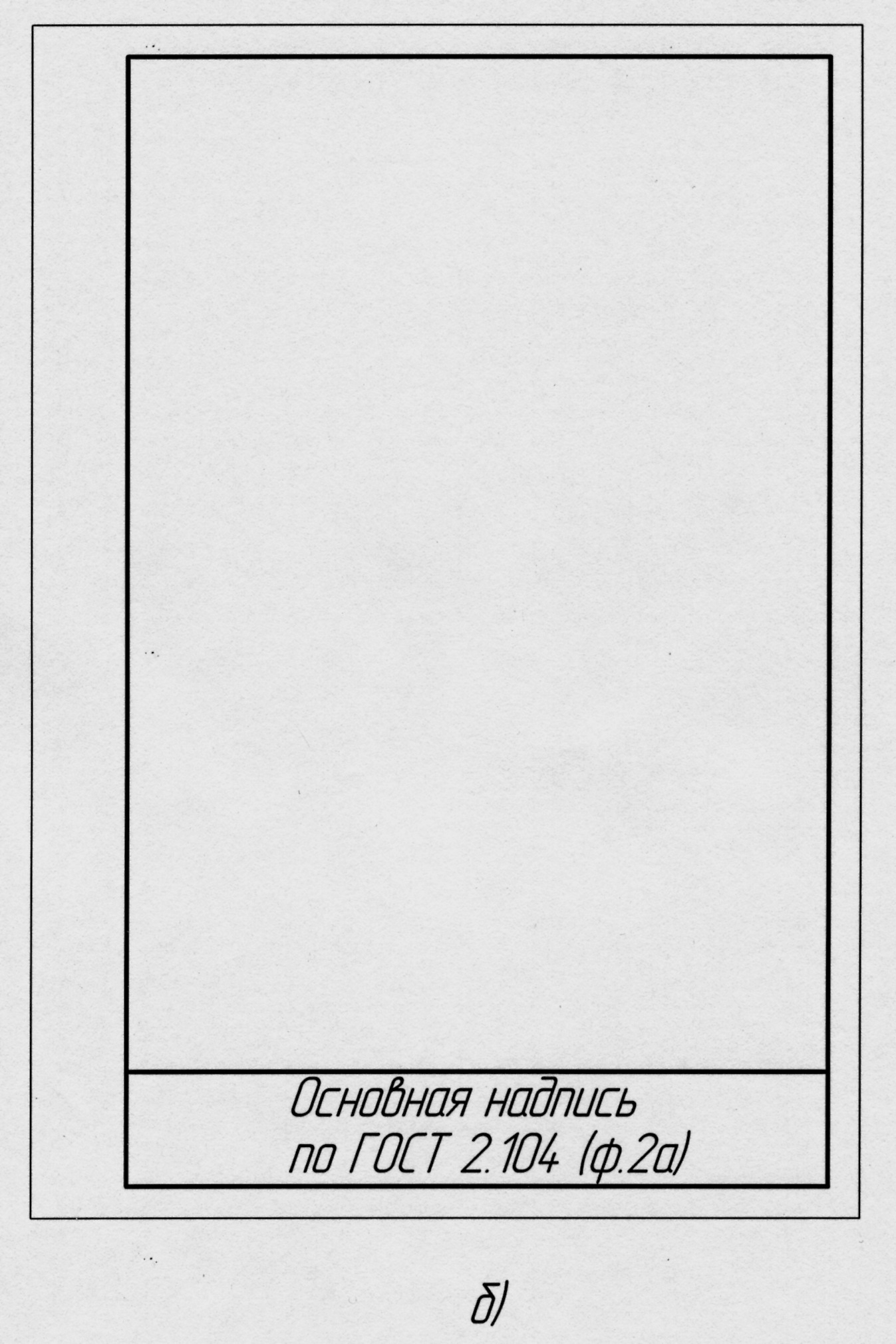

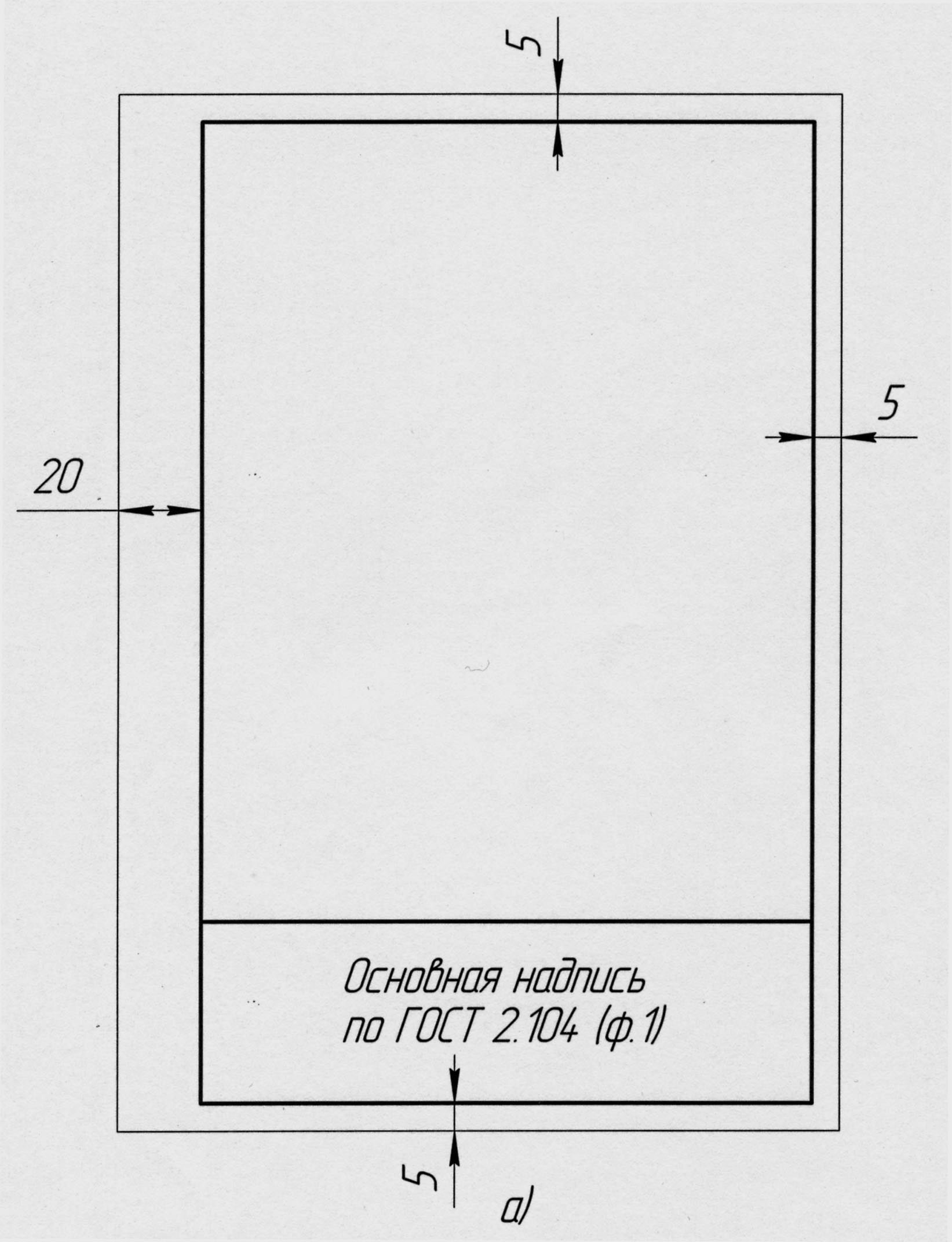

12.1.1 Пояснительная записка (ПЗ) выполняется на листах писчей бумаги формата А4. Первый или заглавный лист составляется по форме 5 ГОСТ 2.106 (рисунок 20, а) с основной надписью по форме 2 ГОСТ 2.104. Последующие листы составляются по форме 5а ГОСТ 2.106 (рисунок 20, б) с основной надписью по форме 2а ГОСТ 2.104. Дополнительные графы при составлении учебных текстовых документов допускается не выполнять. Разрешается выполнение основной надписи по форме 2а без граф 14 – 18.

12.1.2 Схемы, рисунки, таблицы и чертежи, содержащиеся в ПЗ, допускается выполнять на листах любых форматов, установленных ГОСТ 2.301, с основной надписью по форме 2а ГОСТ 2.104.

12.1.3 ПЗ выполняется одним из следующих способов:

- пишется от руки черными, синими или фиолетовыми чернилами (пастой). Высота букв и цифр должна быть не менее 2.5 мм;

- печатается на пишущей машинке или с использованием компьютера и принтера на одной стороне листа через 1.5 интервала. Цвет шрифта должен быть черным, высота букв, цифр и других знаков – не менее 1.8 мм (кегль не менее 12).

Разрешается использовать компьютерные возможности акцентирования внимания на определенных терминах, понятиях, результатах, выводах и т.п., применяя шрифты разной гарнитуры.

Рисунок 20

12.1.4 Расстояние от боковой внутренней рамки до границ текста в начале и в конце строк – не менее 3 мм. Расстояние от верхней или нижней строки текста до верхней или нижней внутренней рамки документа должно быть не менее 10 мм (ГОСТ 2.105).

Абзацы в тексте начинаются отступом, равным 15-17 мм.

12.1.5 Обнаруженные опечатки, описки и графические неточности допускается исправлять подчисткой или закрашиванием белой краской и нанесением на том же месте исправленного текста (графики) машинописным способом или рукописным с использованием черных чернил, пасты или туши.

12.1.6 Допускается по решению кафедры оформление ПЗ курсовых и дипломных проектов и работ в соответствии с ГОСТ 7.32 на листах формата А4 с полями, оставленными по всем четырем сторонам листа (без внутренней рамки). Размеры правого поля – не менее 10 мм, верхнего и нижнего – не менее 20 мм, левого – не менее 30 мм. Номер страницы в этом случае проставляется в центре нижней части листа арабскими цифрами без точки.
