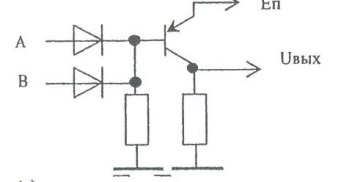

9. Сұлба логикалық функцияны орындайды:
A)
B)
C)
D)
E)
F)
G)
10. Екі 8-зарядты екілік санның көбейтіндісіне қажет екілік разряд саны:
A) 1000000В
B) 40Н
C) 10000В
D) 10Н
E) 10
F) 16
G) 9

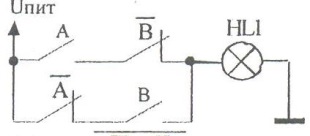

11. Сұлба логикалық функцияны орындайды:
A)
B)
C)
D)
E)
F)

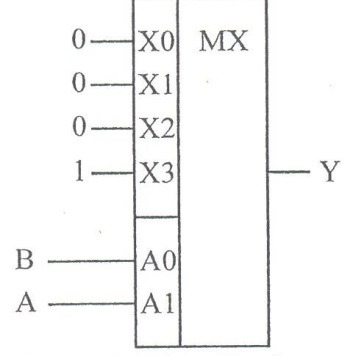

12. «У» шығысында логикалық нөл сигналын қалыптастыратын кірістік х2, х1, х0 айнымалыларының комбинациясы:
A) 111
B)
C) 001
D)
E) 010
13. «F» белгісіне сәйкес келетін жеті сегментті код:
A) 0001001
B)
C)
D) 1110001
E) 1110
14. Белсенді «жоғарғы» деңгейдегі RS – триггерін құрастыру үшін логикалық функциясы бар элементтер:
A) И–НЕ
B)
C) И
D) Пирс
E) ИЛИ–НЕ F) НЕ
G)
15. Сұлбаның орындайтын логикалық функциясы:
A) F= (A+B) теңдеуімен сипатталады
B) ИСКЛЮЧАЮЩЕЕ ИЛИ
C) Конъюнкция
D) Дизъюнкция
E) ИЛИ–НЕ
F) ИЛИ
16. 101101В + 1101В қосындысының нәтижесі:
A) 30H
B) 3AH
C) 1011011101B
D) 111010B
E) 48
F) 10202B
17. «9» ондық санына сәйкес келетін жеті сигментті код:
A) 1101111
B)
C) 0011100
D) 1101
E) 0001001
F)
G)
18. «1» санының ондық санына сәйкес келетін жеті сигментті код:
A)
0000
B)
C)
D) 0000001
E) 0011100
F)
19. Үздіксіз өзгеретін аналогты шамасының цифрлық кодқа автоматты түрлендіретін құрылғы:
A) Кернеу-код түрлендіргіші
B) Кодер
C) ЦАТ
D) Ток-код түрлендіргіші
E) Есептеуші
20. 1 байттағы екілік бірліктер саны:
A) 16H
B) 10Q
C) 10
D) 16
E) 08H
F) 8
G) 10H

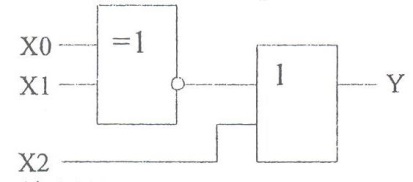

21. «У» шығысында логикалық бір сигналы шығатын х2, х1, х0 айналмалылардың кірістік комбинациясы:
A)
B) 101
C) 001
D)
E)
F)
G)
000
22. Разряд саны – 10, ал импульстардың келу периодының тактілігі жиілігі – 10 мкс, бақылау типті АЦТ түрлендіру уақыты:
A) 0,256 с
B) 0,01023 с
C) 10,23 мс
D) 256000 мкс
E) 64 мкс
23. 4-разрядты кодпен көрсетуге болатын екілік жүйедегі ең үлкен сан:
A) 9
B) 16
C)
D)
E) 0Fh
24. 3-разрядты кодпен көрсетуге болатын ондық жүйедегі ең үлкен сан:
A) FFFh
B) 3E7h
C)
D) 63h
E)
F)
25. 101101 – 1011B айырылымының нәтижесі:
A) 111H
B) 111B
C) 110010B
D) 10111B
E) 111
F) 34
********************************
Интегралдық және микропроцессорлық схемотехника
«И-НЕ» элементі бар микросұлба:
A) К531ЛА7 B) К1533ЛА4 C) К561КТ3 D) К155ЛА3 E) К155ЛН1
«НЕ»лементі бар микросұлба
A) К155ЛН2 B) К561КП2 C) К155ТЛ3 D) К155ЛН3 E) К1533ЛЕ2 F) К161ЛН1
«И» элементінің кірістер саны:
A) 1-ге тең B) 2 және одан артық C) 2 ден артық емес D) 1-ден артық емес E) 1-ден арты емес F) тек қана 2
«3-ИЛИ» элементінің шығысында логикалық нольді беретін АВС-ның кірістік комбинациясы:
A)
111
B)101
C)
D)000
E)0
«Y» шығысында логикалыһ ноль қалыптастыратын АВС айнымалыларының кірістік комбинациясы:
A)
B)
100
C)
D)
000
E)
Код түрлендіргіштің кірістік және шығыстық кодтардың қасиеттері:
A) Кірісі – позиционды; шығысы – жеті сегменті B) Кірісі – унитарлы; шығысы позиционды C) Кірісі – жеті сегменті; шығысы – позиционды D) Кірісі – позиционды; шығысы – унитарлы E) Кірісі – унитарлы; шығысы – жеті сегментті F) Кірісі және шығысы – екеіде позиционды G) Кірісі және шығысы – екеуіде унитарлы
Екі 12-разрядты екілік санның қосындысына қажет екілік разряд саны:
A) 15 B) 12 C) 24 D) 13 E) 1101В F) 17 G) 18
Екі 9-разрядты екілік санның көбейтіндісіне қажет екілік разряд саны:
A) 09 B) 27 C) 15 D) 22 E) 18 F) 12h G) 22Q
Екі 9-разрядты екілік санның көбейтіндісіне қажет екілік разряд саны:
A) 22Q B) 09 C) 27 D) 81 E) 12h
