3 Вибір процесора
Виходячи з потреб сумісності з материнською платою було обрано процесор під сокет Socket 1150, які випускає виключно фірма Intel. Враховуючи те, що у специфікаціях вказані сумісні моделі процесорів: Intel Core i7 / i5 / i3 / Pentium / Celeron 4, було вирішено використати процесор Intel Core i3, який має достатню продуктивність за не дуже високою ціною. Також слід зауважити те, що у продаж ця модель надходить у комплектації «Box», яка включає крім самого процесора охолоджувач, кріплення для нього та деяку кількість теплопровідної пасти. Зовнішній вигляд упаковки з процесором наведено на рис.3.1
Рис. 3.1 Зовнішній вигляд упаковки з процесором.
Вибір саме цього процесора був обумовлений наступними критеріями:
сумісність з материнською платою
високий ресурс (див. Вступ)
висока швидкодія за відносно невисокої ціни
наявність у комплектації охолоджувача, засобів кріплення та теплопровідної пасти для монтажу процесора.
позитивними відгуками і коментарями користувачів цього процесору.
Також слід зазначити той факт, що хоча використана у комплектації комп’ютера материнська плата не підтримує вбудований у процесор відеоадаптер, ця особливість не буде зайвою під час подальшого удосконалення комп’ютера.
Повні технічні характеристики процесора:
Сім’я процесорів
Intel Core i3
Покоління процесорів Intel
Haswell (четверте)
Тип сокета
Socket 1150
Розблокований множник
Ні
Кількість контактів
1150
Тип упаковки
BOX
Внутрішня тактова частота
3400 МГц
Частота шини даних
5 ГТ/с
Кількість ядер
2
Об’єм кеш пам’яті 1-го рівня
2 x 64 Кб
Об’єм кеш пам’яті 2-го рівня
2 x 256 КБ
Об’єм кеш пам’яті 3-го рівня
3 МБ
Інтегрований графічний процесор
Intel HD Graphics 4400
Потужність
54 Вт
Назва ядра
Haswell
Технології 64-розрядної роботи
EM64T
Енергозберігання
Enhanced SpeedStep technology
Антивірусний захист
Execute disable bit
Гарантія
36 месяцев
Виходячи з цих параметрів буде підбиратися блок живлення, який зможе задовольнити потрібності енергоспоживання усіх компонентів.
Середня ціна цього процесора дорівнює 1400 грн.
4 Вибір оперативної пам’яті
Виходячи з потреб сумісності з материнською платою, було вирішено використати дві планки оперативної пам’яті Kingston DDR3-1600 4096MB PC3-12800 HyperX Blu типу DDR3 SDRAM, зовнішній вигляд якої наведено на рис. 4.1
Рис. 4.1 Зовнішній вигляд планки оперативної пам’яті
Вибір саме цієї оперативної пам’яті був обумовлений наступними критеріями:
сумісністю з материнською платою
високою ємністю за невисокою ціною
великий (16 Gb) максимально можливий об’єм пам’яті при використанні всіх роз’ємів материнської плати під цю пам’ять.
наявність тепловідводу, що захищає поверхню планки від механічних пошкоджень та перегрівання.
Виходячи з особливостей материнської плати слід зауважити, що планки оперативної пам’яті мають встановлюватися попарно, тобто у компоновці «1010», або «1111», де 1 – встановлена планка, 0 – відсутність планки у роз’ємі материнської плати. Наочно схему встановлення планок оперативної пам’яті наведено на рис. 4.2.
Рис. 4.2 Схема розміщення оперативної пам’яті
Повні характеристики оперативної пам’яті
Об’єм пам’яті
4 ГБ
Тип пам’яті
DDR3 SDRAM
Частота пам’яті
1600 МГц
Кількість планок
1
Напруга живлення
1.65 В
Радіатори на планках
Присутні
Охолодження
Радіатор
Эфективна пропускна здатність
12800 МБ/сек
Схема таймінгів пам’яті
9-9-9-27
ECC
Ні
Гарантія
60 місяців
5 ВИБІР ЖОРСТКОГО ДИСКА
Виходячи з питань сумісності з материнською платою, забезпечення швидкодії комп’ютера на високому рівні та зростаючою необхідністю у зберіганні даних великого обсягу було прийняте рішення використати у зборці ПК жорсткий диск Western Digital Blue 1TB 7200rpm 64MB WD10EZEX 3.5 SATA III, зовнішній вигляд якого наведено на рис. 5.1

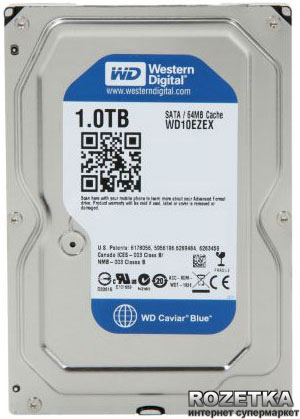

Рис. 5.1 Зовнішній вигляд жорсткого диска
Саме ця модель була вибрана через наступні критерії
Високошвидкісний, сумісний з материнською платою інтерфейс SATAIII
Висока ємність жорсткого диска та висока швидкість доступу за невисокою ціною.
Позитивні відгуки користувачів, висока популярність саме цієї моделі.
Низький рівень шуму та вібрації під час роботи, висока надійність.
Наявність кабелю SATA III у комплекті.
У деяких системах ПК для збереження даних користувача можуть використовуватися декілька фізичних жорстких дисків, на одному з яких записується операційна система, а інший використовується для збереження даних користувача. Тоді, у випадку несправності операційної системи її можна буде переустановити не ризикуючи даними користувача, що знаходяться на іншому фізичному диску.
У випадку збірки домашнього комп’ютера, такий підхід не є дуже раціональним – навіть при помилці операційної системи, втрати часу на відновлення втрачених даних не є критичними, а втрати даних можна запобігти резервним копіюванням.
Повні технічні характеристики жорсткого диска:
Форм-фактор
3.5"
Інтерфейс
SATAIII
Ємність
1 ТБ
Код виробника
WD10EZEX
Технологія
HDD
Об'єм буфера
64 МБ
Швидкість обертання шпинделя
7200 об/мин
Швидкість передачі даних
6 Гб/с
Максимальний рівень шуму
30 дБ
Максимальна потужність споживання
6.8 Вт
Наробітка на відмову
650 тис. год.
Фізичні параметри, вага
147 x 101.6 x 26.1 мм 440 г
Гарантія
24 месяц
Роздрібна ціна жорсткого диску Western Digital Blue 1TB 7200rpm 64MB WD10EZEX 3.5 SATA III скдадає 754 грн.
6 ВИБІР ВІДЕОКАРТИ
Враховуючи те, що домашній персональний комп’ютер має виконувати вимогливі до відеокарти операції, такі як відтворення фільмів у форматах високої чіткості та підтримку деяких інших програм, було вирішено вибрати відеокарту Gigabyte PCI-Ex GeForce GTX 660 2GB GDDR5, зовнішній вигляд якої наведено на рис. 6.1

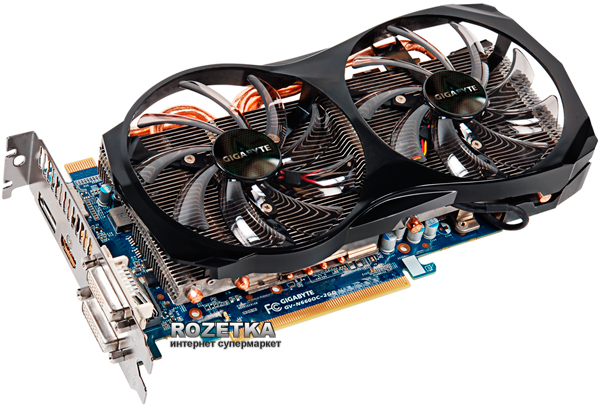

Рис. 6.1 Зовнішній вигляд відеокарти
Ця відеокарта була вибрана через наступні критерії:
висока надійність даної моделі, про що свідчать позитивні коментарі та відклики
велика ширина шини даних (192 біти), як забезпечує високу швидкодію та продуктивність роботи
оптимальне співвідношення ціна/потужність
повна сумісність з материнською платою
Слід також зазначити, що хоча раніше вибраний процесор і містить вбудований відеопроцесор, вибрана материнська плата не підтримує цю опцію і розрахована лише на дискретну відеокарту. У даному випадку ця несумісність пояснюється тим, що майже усі процесори на сучасному ринку містять вбудований відеопроцесор – і вибір досить рідкої моделі без нього не виправдає себе економічно.
Особливість процесора у даному випадку може бути використана за для подальшої модифікації ПК – за потреби збірки іншого персонального комп’ютера може бути використана сумісна з вбудованим відео процесором материнська плата, на яку і буде встановлений старий процесор, замінений на основному комп’ютері на більш потужний. Таким чином досягається економія одночасно у модифікації ПК та збірці нового – менш потужного комп’ютера.
Повні технічні характеристики відеокарти:
Інтерфейс
PCI-Express x16 3.0
Графічний чіп
GeForce GTX 660
Об'єм пам’яті
2 ГБ
Частота пам’яті
6008 МГц
Тип пам’яті
GDDR5
Частота ядра
980/1046 МГц
Система охолодження
2 вентилятора + радіатор
Тип системи охолодження
Активна
Розрядність шини пам’ятi
192 бит
Частота RAMDAC
400 МГц
Виходи DVI
2
Максимально підтримувана роздільність
2560x1600
Підтримувані 3D API
DirectX 11, OpenGL 4.3
Мінімально необхідна потужність БП
450 Вт
Додаткове живлення
6 + 6 pin
Розміри
42 x 266 x 131 мм
Гарантія
24 місяці
Середня роздрібна ціна відеокарти Gigabyte PCI-Ex GeForce GTX 660 2GB GDDR5 складає 2100 грн.
