I прод 2 ‰ I прод 2 ‰ Не менее 2 м 20 ‰ 20 ‰

Рис. 6.12. Насыпь на болотах I типа глубиной 4 м с полным выторфовыванием

м

В

еханическим способом с вывозкой удаленного торфа

1,0

1,0

20…30 ‰

20…30 ‰

УГВ

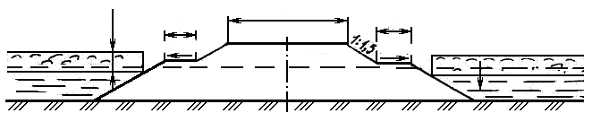

Рис. 6.13. Насыпь на болотах II и III типов с посадкой на минеральное дно

В

Продольные лежни

Прижимной брус

Косой настил

Max 0,05...0,1 м

d =0,2...0,3 м

d =0,15...0,25 м

Не более 1,0 м

d =0,2...0,9 м

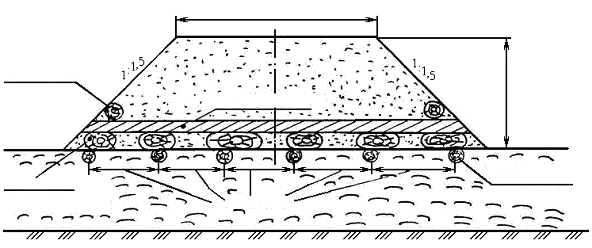

Рис. 6.14. Земляное полотно на сплошном деревянном настиле

Возводить насыпи можно зимой, при этом необходимо обеспечить уплотнение слоя до его замерзания.

6.6. Технологическая последовательность строительства земляного полотна и комплект машин для строительства

Технология строительства земляного полотна из грунта боковых резервов при высоте насыпи 0,6…0,7 м. Последовательность операций

1. Рыхление грунта в резерве рыхлителем (если грунт І и ІІ категории, то рыхление производить не нужно).

2. Разработка и перемещение грунта из резерва бульдозером (траншейный способ) для нижнего слоя насыпи.

3. Разравнивание грунта нижнего слоя толщиной 0,3…0,35 м бульдозером.

4. Уплотнение грунта нижнего слоя пневмокатком за 6…8 проходов по одному следу.

5. Разработка и перемещение грунта из резервов в верхний слой насыпи бульдозером.

6. Если насыпь возводится из двух боковых резервов, то перед разработкой и перемещением грунта (п. 5) нужно выполнить операцию (п. 1).

7. Разравнивание грунта верхнего слоя бульдозером.

8. Уплотнение грунта верхнего слоя пневмокатком за 6…8 проходов по одному следу.

9. Планирование верха земляного полотна автогрейдером с приданием поперечных уклонов, дна резервов и откосов насыпи автогрейдером за 2 прохода по одному следу.

Комплект машин для строительства 100…200 м земляного полотна в смену приведен в табл. 6.3.

Таблица 6.3

Комплект машин с ведущей машиной бульдозер

Машины	Количество
Ведущая: бульдозер Вспомогательные: рыхлитель прицепной пневмокаток автогрейдер	2…3 1 1 1

Технология строительства земляного полотна из привозного грунта. Данный способ применяется на заболоченных участках, болотах, на валунных участках, т. е. в тех случаях, когда нельзя возвести из боковых резервов. Для возведения земляного полотна из привозных грунтов используют следующие виды: песчаные, супесчаные и легкие суглинки.

Например, требуется возвести насыпь высотой 0,9…1,0 м. Ее возводят послойно. Толщина каждого слоя 0,3…0,35 м, т. е. в три слоя: нижний, средний и верхний. Последовательность операций по возведению земляного полотна следующая

1. Разработка карьерного грунта и погрузка его экскаватором в автомобили-самосвалы.

2. Подвозка грунта и его отсыпка для нижнего слоя насыпи автомобилями-самосвалами.

3. Разравнивание грунта нижнего слоя бульдозером.

4. Уплотнение грунта нижнего слоя пневмокатком за 6…8 проходов по одному следу.

5. Подвозка грунта и его отсыпка для среднего слоя насыпи автомобилями-самосвалами.

6. Разравнивание грунта среднего слоя бульдозером.

7. Повторение операции № 4 для среднего слоя.

8. Подвозка грунта и его отсыпка для верхнего слоя насыпи автомобилями-самосвалами.

9. Разравнивание грунта верхнего слоя бульдозером.

10. Повторение операции № 4 для верхнего слоя.

11. Планировка верха земляного полотна и откосов автогрейдером за 2 прохода по одному следу.

Комплект машин для строительства 100…200 м земляного полотна в смену из привозного грунта приведен в табл. 6.4.

Таблица 6.4

Комплект машин с ведущей машиной экскаватор

Машины	Количество
Ведущая: экскаватор с объемом ковша 0,5…1,0 м3 Вспомогательные: автосамосвал бульдозер каток на пневмошинах автогрейдер	1 3…5 (в зависимости от расстояния перевозки грунта) 1 1 1
