Тензодатчики
Призначення: тензоелектродатчики застосовують для вимірювання відносних деформацій матеріалів будівельних конструкцій.

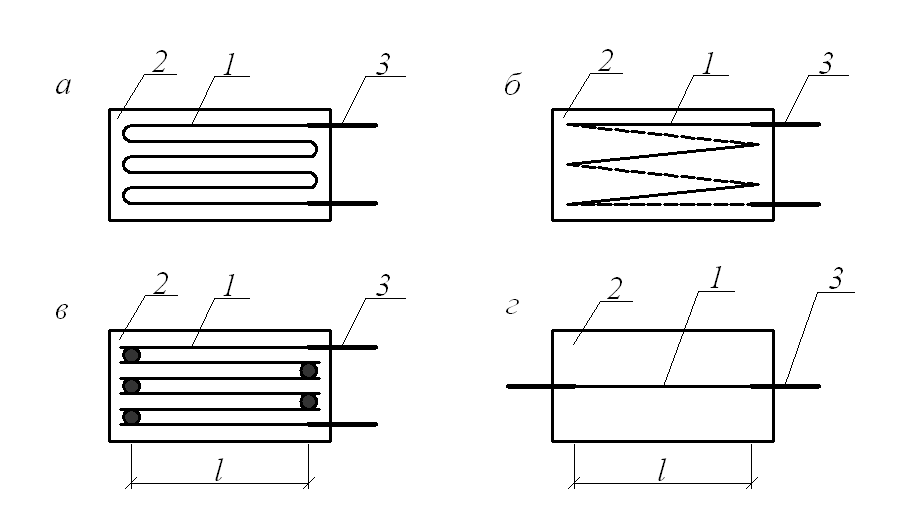

Рис. 1.5. Дротяні тензорезистори:
а – з плоскою петлевою решіткою; б – з двохшаровою гострокінцевою решіткою; в – з плоскою безпетлевою багато дротяною решіткою; г – безпетлеві однопровідникові; 1 – дротяна решітка; 2 – паперова основа; 3 – вивідні провідники з фольги або мідного дроту
Покази датчиків, що вимірюють деформацію матеріалу при випробуванні, фіксуються автоматичним вимірювачем деформацій АИД-1М (ЦТК-1, ЦТМ-5, СИИТ-3, АИД-4М тощо). Ціна поділки шкали вказаних приладів складає 1 ∙ 10-5 відносних одиниць.
Підготовка до роботи та порядок вимірювань:
1. Зачистити шліфувальним папером поверхню досліджуваної конструкції в місці, де буде приклеюватися тензодатчик.
2. Місце наклеювання промити ацетоном або спиртом і покрити тонким шаром клею типу БФ-2.
3. За допомогою щіточки промити ацетоном паперову основу датчика і покрити шаром клею типу БФ-2. Дати йому підсохнути протягом 10-15 хвилин.
4. Місце на конструкції та датчик покрити другим шаром клею і через 2-3 хвилини датчик акуратно притиснути до конструкції гумовим валиком (або польцями) так, щоб він був щільно, без складок, приклеєний по всій своїй основі.

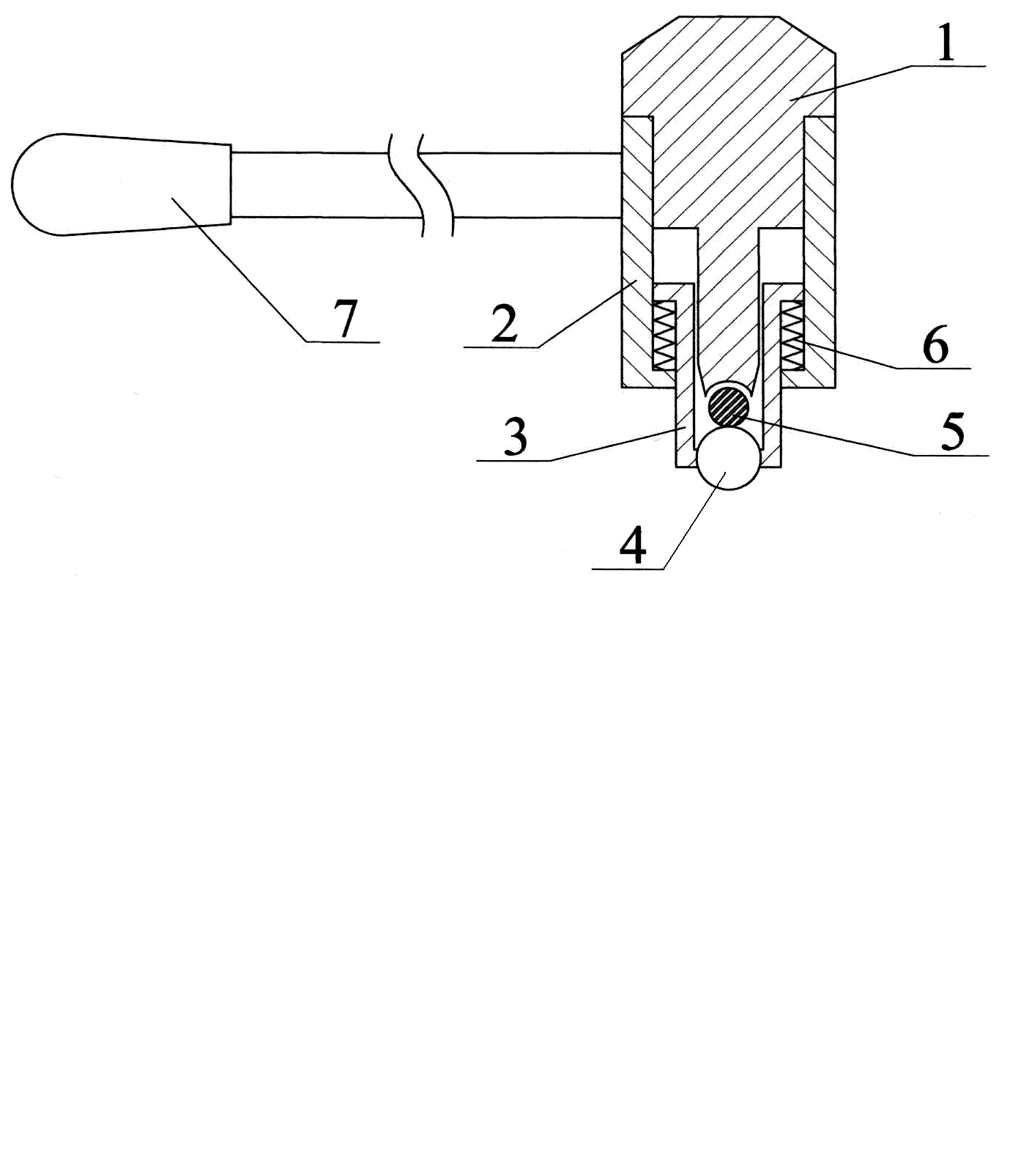

Молоток Кашкарова
головка
корпус
стакан
кулька Ø 15,88 мм
еталонний стержень
пружина
ручка Рис.9. Схема еталонного молотка Кашкарова
Призначення: еталонний молоток Кашкарова використовується для визначення міцності бетону за методом пластичних деформацій шляхом нанесення удару.
Підготовка до роботи:
1. Підготувати круглий стержень діаметром 12 мм довжиною 100-150 мм зі сталі ВСт3сп2 або ВСт3пс2.
2. Вставити стержень в отвір молотка.
Порядок вимірювань:
1. Удар наносять перпендикулярно до поверхні бетону з таким зусиллям, щоб діаметр відбитку на бетоні db складав 5 ... 11 мм, а діаметр відбитку на еталоні ds був не менший 2,5 мм. Удар наносять звичайним молотком по оголовку еталонного молотка, встановленого в точці випробування. Відстань між лунками відбитків на поверхні бетону повинна бути не меншою 30 мм, а на поверхні еталону – не меншою 10 мм.
2. Виконують не менше 5 ударів, вимірюючи щоразу діаметр лунки на бетоні і на еталонному стержні.
3. Знаходять суму діаметрів відбитків на бетонній поверхні Σdb і суму діаметрів відбитків на еталонному стержні Σds.
4. За співвідношенням Σdb / Σds по таблиці 1.3 визначають міцність бетону на стиск в зоні Ri.
Таблиця 1.3
Міцність бетону за молотком Кашкарова
-
db/ds
R, МПа
db/ds
R, МПа
db/ds
R, МПа
db/ds
R, МПа
db/ds
R, МПа
3,00
2,99
2,98
2,97
3,5
3,6
3,7
3,8
2,60
2,59
2,58
2,57
8,0
8,12
8,24
8,36
2,20
2,19
2,18
2,17
13,0
13,1
13,2
13,3
1,8
1,79
1,78
1,77
18,3
18,55
18,8
19,05
1,4
1,39
1,38
1,37
33,0
33,8
34,6
35,4
2,96
2,95
2,94
2,93
3,9
4,0
4,1
4,2
2,56
2,55
2,54
2,53
8,48
8,6
8,72
8,84
2,16
2,15
2,14
2,13
13,4
13,5
13,6
13,7
1,76
1,75
1,74
1,73
19,3
19,55
19,8
20,05
1,36
1,35
1,34
1,33
36,2
37,0
37,8
38,6
2,92
2,91
2,90
2,89
4,3
4,4
4,5
4,65
2,52
2,51
2,50
2,49
8,96
9,08
9,2
9,35
2,12
2,11
2,10
2,09
13,8
13,9
14,0
14,12
1,72
1,71
1,70
1,69
20,3
20,55
20,8
21,12
1,32
1,31
1,30
1,29
39,4
40,2
41,0
42,0
2,88
2,87
2,86
2,85
4,8
4,95
5,1
5,25
2,48
2,47
2,46
2,45
9,5
9,65
9,8
9,95
2,08
2,07
2,06
2,05
14,24
14,36
14,48
14,6
1,68
1,67
1,66
1,65
21,44
21,76
22,08
22,4
1,28
1,27
1,26
1,25
43,0
44,0
45,0
46,0
2,84
2,83
2,82
2,81
5,4
5,55
5,7
5,85
2,44
2,43
2,42
2,41
10,1
10,25
10,4
10,55
2,04
2,03
2,02
2,01
14,72
14,84
14,96
15,08
1,64
1,63
1,62
1,61
22,72
23,04
23,36
23,68
1,24
1,23
1,22
1,21
47,0
48,0
49,0
50,0
2,80
2,79
2,78
2,77
6,0
6,1
6,2
6,3
2,40
2,39
2,38
2,37
10,7
10,8
10,9
11,03
2,00
1,99
1,98
1,97
15,02
15,36
15,52
15,68
1,60
1,59
1,58
1,57
24,0
24,35
24,7
25,05
1,20
1,19
1,18
1,17
51,0
51,9
52,8
53,7
2,76
2,75
2,74
2,73
6,4
6,5
6,6
6,7
2,36
2,35
2,34
2,33
11,14
11,25
11,36
11,47
1,96
1,95
1,94
1,93
15,84
16,0
16,16
16,32
1,56
1,55
1,54
1,53
25,1
25,75
26,1
26,45
1,16
1,15
1,14
1,13
54,6
55,5
56,4
57,3
2,72
2,71
2,70
2,69
6,8
6,9
7,0
7,1
2,32
2,31
2,30
2,29
11,58
11,69
11,8
11,92
1,92
1,91
1,90
1,89
16,48
16,64
16,8
16,95
1,52
1,51
1,50
1,49
26,8
27,15
27,5
28,05
1,12
1,11
1,1
58,2
59,1
60,0
2,68
2,67
2,66
2,65
7,2
7,3
7,4
7,5
2,28
2,27
2,26
2,25
12,04
12,16
12,28
12,4
1,88
1,87
1,86
1,85
17,1
17,25
17,4
17,55
1,48
1,47
1,46
1,45
28,6
29,15
29,7
30,25
2,64
2,63
2,62
2,61
7,6
7,7
7,8
7,9
2,24
2,23
2,22
2,21
12,52
12,64
12,76
12,88
1,84
1,83
1,82
1,81
17,7
17,85
18,0
18,15
1,44
1,43
1,42
1,41
30,8
31,35
31,9
32,45
