6. Розрахункові схеми рами
Будуємо розрахункові схеми рами від окремих завантажень (рис.6.1... 6.4).
1. Постійне від покриття
2. Снігове
3. Кранове вертикальне Dmax на лівій колоні
4. Кранове вертикальне Dmax на правій колоні
5. Сила Т на лівій колоні. Діє справа наліво
6. Сила Т на лівій колоні. Діє зліва направо
7. Сила Т на правій колоні. Діє справа наліво
8. Сила Т на правій колоні. Діє зліва направо
9. Вітер зліва направо
10. Вітер справа наліво
Рис. 6.2 – Розрахункові схеми рами від навантажень 4,5,6

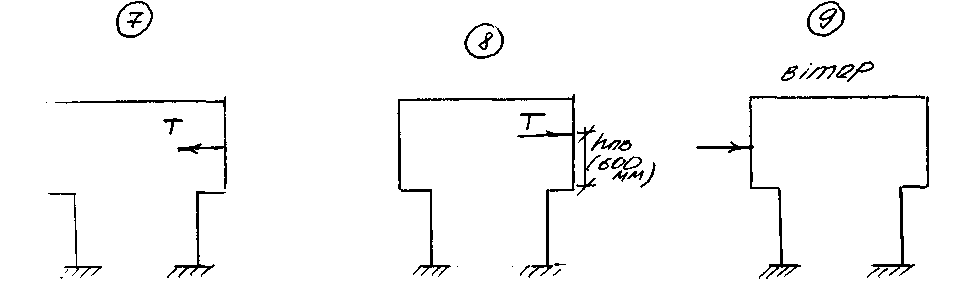

Рис. 6.3 – Розрахункові схеми рами від навантажень 7,8,9

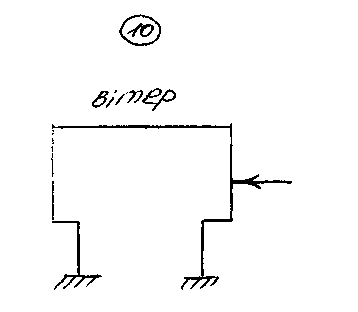

Рис. 6.4 – Розрахункова схема рами від навантаження 10
7. Статичний розрахунок рами від окремих навантажень
Статичний розрахунок рами виконуємо для наведених вище розрахункових схем за допомогою програмного комплексу “Міраж”.
Вихідними даними для комп’ютерного розрахунку є:
геометрія рами (координати вузлів);
жорсткості рігеля та ділянок колон;
значення навантажень.
Результати статичного розрахунку рами наведені нижче.
8. Комбінації навантажень
: + – постійне + снігове
: + +
– пост. + кран. лівор. + Т
: + + – пост. + кран. лівор. + Т
: + + – пост. + кран. прав. + Т
: + + – пост. + кран. прав. + Т
: + – пост. + вітер =>
: + – пост. + вітер <=
: + 0,9[ + + ] – пост + сніг + кран
: + 0,9[ + + ] – пост + сніг + кран
: + 0,9[ + + ] – пост + сніг + кран
: + 0,9[ + + ] – пост + сніг + кран
: + 0,9[ +
] – пост
+ сніг + вітер
: + 0,9[ +
] – пост
+ сніг + вітер
: + 0,9[ +
+ ] – пост
+ кран + вітер
: + 0,9[ +
+ ] – пост
+ кран + вітер
: + 0,9[ + + ] – пост + кран + вітер
: + 0,9[ + + ] – пост + кран + вітер
: + 0,9[ + + ] – пост + кран + вітер
: + 0,9[ + + ] – пост + кран + вітер
: + 0,9[ + + ] – пост + кран + вітер
: + 0,9[ + + ] – пост + кран + вітер
: + 0,9[ + + + ] – пост +сніг+ кран + вітер
: + 0,9[ + + + ] – пост +сніг+ кран + вітер
: + 0,9[ + + + ] – пост +сніг+ кран + вітер
: + 0,9[ + + + ] – пост +сніг+ кран + вітер
: + 0,9[ + + + ] – пост +сніг+ кран + вітер
: + 0,9[ + + + ] – пост +сніг+ кран + вітер
: + 0,9[ + + + ] – пост +сніг+ кран + вітер
: + 0,9[ + + + ] – пост +сніг+ кран + вітер.
Зусилля від комбінацій навантажень наведені нижче в табл. 8.1.

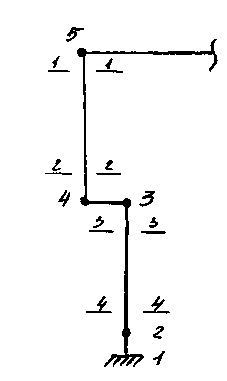

Рис. 8.1- Розрахункові перерізи колони
Таблиця 8.1-Розрахункові зусилля для верхньої та нижньої частин колони
-
№ перерізу
колони
Позначення зусилля
Розрахункові зусилля в колоні ряду “А” ( кН, кНм) від комбінації навантажень
+ Мmax
Nвідп
- Мmax
Nвідп
Nmax
+ Mвідп
Nmax
- Mвідп
1 - 1
комбінація
№ 27
комбінація
№
комбінація
№ 27
комбінація
№
N
-412.2
-
-412.2
-
M
908.0
-
908.0
-
2 - 2
комбінація
№ 13
комбінація
№ 16
комбінація
№ 27
комбінація
№ 3
N
-399.0
-331.0
-412.2
-338.0
M
453.0
-92.5
445.2
-53.4
3 – 3
комбінація
№ 23
комбінація
№
комбінація
№ 2
комбінація
№
N
-1348.0
-
-1406.0
-
M
899.0
-
860.9
-
4 - 4
комбінація
№ 16
комбінація
№ 27
комбінація
№ 24
комбінація
№ 2
N
-1282.0
-780.3
-1320.0
-1406.0
M
286.0
-1196.0
255.0
-667.0
4 - 4
Максимальна поперечна сила Qmax в перерізі колони
при комбінації навантажень № 23
Qmax
112.3
