Система автоматизированного проектирования AutoCad в инженерной графике Занятие 2

• Типы линий

• Создание чертежа

• Редактирование чертежа

• Команда Стереть

• Команда Обрезать

• Выполнение фаски

• Выполнение сопряжения

• Копирование объектов

• Перемещение объектов

• Зеркальное отображение объектов

• Построение примитивов

• Построение точек

• Построение прямоугольников

• Построение окружностей

• Построение дуг окружностей

Типы линий

В чертежах используются различные типы линий. Согласно ГОСТ 2.303-68 разрешается применять несколько типов линий, различных по начертанию (сплошные, штриховые и т.д.) и по толщине. Для вычерчивания чертежей ГОСТ 2.303-68 устанавливает несколько градаций линий по толщине – от минимальной, равной 0,2 мм, до максимальной, равной 2,1 мм. Линии, толщиной 2,1 мм используются при указании мест сечений и разрезов. Ширина основной линии устанавливается 0,6 мм, штриховой – 0,4 мм и тонкой – 0,2 мм.

При создании нового чертежа в AutoCAD в нем можно использовать только линии типа Continuous (Сплошная). Для использования других типов линий их необходимо предварительно загрузить в чертеж.

Упражнение 2.1 Загрузка типов линий

Для создания чертежей необходимо два типа линий: Continuous (сплошная) и Center (осевая) линии.

1. Для загрузки типов линий в чертеж выберите команду Формат Типы линий и в диалоговом окне Диспетчер типов линий нажмите кнопку Загрузить.

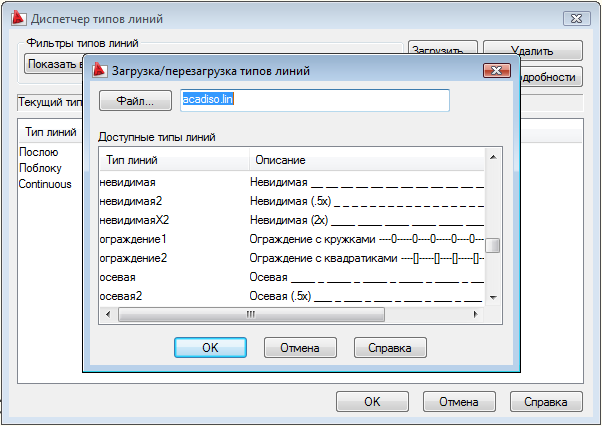

2. В списке типов линий диалогового окна Загрузка/перезагрузка типов линий выберите Осевая (рис. 2.1).

Рис. 2.1

3. Установите величину Глобальный масштаб, равной 0.3.

Ширина линий, которая будет использоваться по умолчанию, устанавливается с помощью команды Формат Веса линий. Установите наиболее часто используемую толщину линии 0,6 мм.

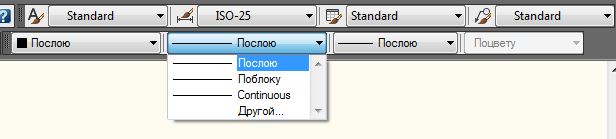

Для оперативного изменения типа и ширины линии нужно использовать панель инструментов Свойства. Перед вычерчиванием линий и других объектов выбирается нужный тип и ширина линии (рис. 2.2).

Рис. 2.2

Упражнение 2.2 Создание и редактирование чертежа

1. Создание чертежа

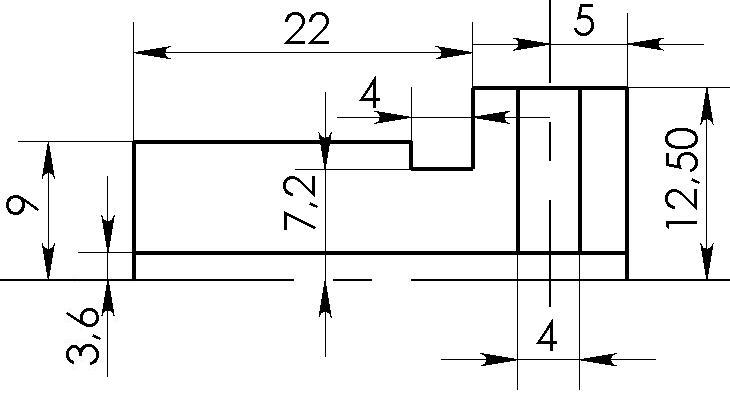

Создайте новый документ чертежа. С помощью прямых линий постройте чертеж, показанный на рис. 2.3. Сплошные линии должны иметь толщину 0,6 мм, осевые линии – 0,4 мм.

Используйте режим ОРТО для вычерчивания только горизонтальных и вертикальных линий.

Рис. 2.3

2. Редактирование чертежа

Все операции по созданию чертежа можно разделить на две группы: создание примитивов и редактирование элементов чертежа. Команды создания примитивов расположены в меню Рисование, а команды редактирования – в меню Редактирование.

Выбор объектов

После запуска любой команды редактирования в командной строке появляется запрос Выберите объекты: , после чего производится выбор объектов. Наиболее простым способом выбора объектов является непосредственное указание на объект щелчком левой кнопки мыши. Для завершения выбора объектов необходимо нажать <Enter>.

Кроме того, выбор объектов можно осуществлять с помощью рамки. При этом если растягивать рамку слева направо по диагонали, то выбраны будут все объекты, попавшие в рамку. Если создавать рамку справа налево, то выбираются объекты, не только полностью попавшие в рамку, но и пересеченные ее границами.

Удаление и восстановление объектов

Для удаления объектов чертежа предназначена команда меню Редактирование Стереть (команда стереть). При выборе этой команды в командной строке появится сообщение Выберите объекты:. После этого необходимо произвести выбор объектов, любым из указанных ранее способов, которые необходимо удалить. Для завершения выбора объектов и завершения команды Стереть нужно нажать <Enter> или правую кнопку мыши.

Отмена и восстановление команд

Последние несколько команд по очереди можно отменить командой меню Правка Отменить Опциюs… (команда Отменить), кнопкой на панели инструментов Стандартная или сочетанием клавиш <Ctrl>+<Z>.

Вернуть действие одной последней отмененной команды можно командой Повторить или кнопкой на панели инструментов Стандартная. Команда _.Oops восстанавливает только что стертые объекты.
