Скреперы

Лабораторная работа № 4 «Тяговый расчет скрепера»

Скрепер является землеройно-транспортной машиной ковшового типа, которая производит послойную разработку грунта, транспортирует и разравнивает его, частично уплотняя колесами. Скреперы применяются в общегражданском, дорожном, гидротехническом, мелиоративном строительстве и др.

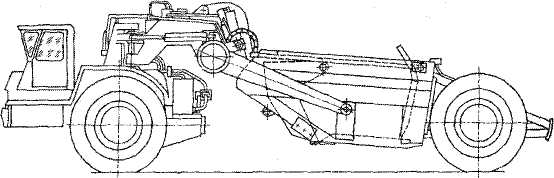

Рис.4.1. Общий самоходного скрепера

Скреперами можно разрабатывать грунты до 4 категории включительно. Для повышения эффективности работы скреперов с грунтами 3-4 категорий их предварительно разрыхляют. Для более активного наполнения ковша применяют толкачи, увеличивающие силу тяги. Они бывают прицепными и самоходными с ковшами емкостью от 4.5 до 25 м³ и более (до 150 м³).Современные скреперы имеют гидромеханическую трансмиссию и даже оборудуются мотор-колесами. Заполнение ковшей осуществляется за счет подпора срезаемой стружки грунта при копании или механизированной загрузкой ковша элеватором. Разгружаются опрокидыванием ковша (вперед или назад), через днище или принудительно выдвижением задней стенки ковша. Плавающая или управляемая заслонки регулируют толщину срезания грунта ножами (прямолинейным, ступенчатым или сферическим). Скреперы транспортируют грунты на расстояния от 800м до 10км с транспортными скоростями 10-45км/час. И способны преодолевать уклоны поверхности движения до 30 град.

Цель работы: ознакомиться с методикой тягового расчета для выбора рационального режима работы скрепера.

Содержание: записать уравнение тягового баланса для скрепера с расшифровкой входящих в него величин; определив сопротивления при условиях:

а) полного использования мощности двигателя;

б) обеспечения сцепления движителей с грунтом.

Сделать вывод, какой расчетный случай является определяющим для заданных конкретных условий строительного производства.

Методическая последовательность проведения тягового расчета заключается в следующем:

1. В соответствии с вариантом задания по справочникам (указанным в списке используемой литературы) найти требуемые для расчета параметры рабочего оборудования скрепера.

2. Получить у преподавателя задание и наименование программного обеспечения для выполнения тяговых расчетов машин на ЭВМ:

3.Подготовить ЭВМ для выполнения расчетов и ввести: дату, фамилию, имя, отчество, группу.

4.Далее вводить данные для расчета в диалоговом режиме, используя подсказки базы данных программы.

5.Выполнить расчеты в соответствии с заданием на исследование влияния условий работы на производительность скрепера. Исследовать влияния дальности перемещения грунта, состояния грунта и технологии разработки площадки на производительность скрепера. Исследовать влияние типажа скрепера на производительность для конретного вида грунта.

6. Снять с принтера распечатку расчета.

7. Построить графики и дать краткий анализ проведенного исследования по установлению влияния условий производства работ на производительность скрепера.

Написать заключение по выполненному расчету, указать марку базового трактора (тягача), отметить режимы его рационального применения..
