Пример расчета Задача
Произвести расчет нейтральной линии калибра для швеллера №30 с закрытыми и открытыми полками.
Дано:
H=300
мм; В=100 мм; d=6,5
мм; t=11мм;
R=12
мм; r=5
мм;
=850
мм.
Решение
Для открытых фланцев:
1) Определяем отношение периметров калибра по верхнему и нижнему валкам:
2) Определяем расстояние от наружной грани калибра до нейтральной линии:
Рекомендуется проверить правильность положения нейтральной линии калибра, для этого следует задаться начальным радиусом валков и проверить равенство средних катающих радиусов.
3) Определяем катающий радиус для нижнего валка:
4) Определяем катающий радиус для верхнего валка:
43
Катающие радиусы верхнего и нижнего валков получились одинаковые, следовательно, правильно определено расстояние от верхней грани швеллера до нейтральной линии калибра.
Для закрытых фланцев:
5) Определяем отношение периметров калибра по верхнему и нижнему валкам:
6) Определяем расстояние от наружной грани калибра до нейтральной линии:
Рекомендуется проверить правильность положения нейтральной линии калибра, для этого следует задаться начальным радиусом валков и проверить равенство средних катающих радиусов.
7) Определяем катающий радиус для верхнего валка:
44
8) Определяем катающий радиус для нижнего валка:
где
-
ширина калибра, мм;
-
высота калибра, мм;
-
зазор между валками, мм;
-
толщина шейки, мм;
-
радиус закругления у основания, мм;
-
радиус закругления в глубине вреза,
мм;
-
отношение периметров калибра по верхнему
и нижнему валкам;
-
расстояние от наружной грани калибра
до нейтральной линии;
-
коэффициент в фасонных калибрах
принимают
=1
0,5.
Во избежание оковывания полосы лучше
пользоваться коэффициентом
=1,
имея ввиду возможное защемление металла
во фланцах.
Катающие радиусы верхнего и нижнего валков получились одинаковые, следовательно, правильно определено расстояние от верхней грани швеллера до нейтральной линии калибра.
45
Задача
Произвести расчет нейтральной линии калибра для швеллера с закрытыми и открытыми полками, по данным представленным в таблице 8.
Примечание: высота швеллера соответствует ширине калибра.
На рисунке 4 представлен профиль швеллера с размерами.
Таблица 8 – Исходные данные.
-
№ варианта
№
швеллера
Размеры, мм
Н
В
d
t
R
r
1
5
50
32
4,4
7,0
6,0
2,5
250
2
10
100
46
4,8
7,5
7,0
3,0
250
3
16
160
64
5,0
8,3
8,5
3,5
300
4
18
180
70
5,0
8,7
9,0
3,5
450
5
20
200
76
5,2
9,0
9,5
4,0
500
6
22
220
82
5,3
9,6
10,0
4,0
650
7
24
240
90
5,5
10,0
10,5
4,0
650
8
27
270
95
6,0
10,5
11,0
4,5
850
9
30
300
100
6,5
11,0
12,0
5,0
850
10
40
400
115
8.0
13,5
15,0
6,0
850

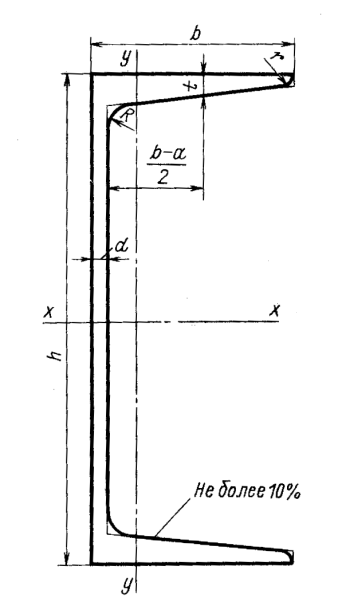

Рисунок 4 – Профиль швеллера.
