Общие сведения о механизме

Механизмы прошивного пресса

Мощные прошивные прессы (обычно с гидравлическим приводом) широко применяют в металлообрабатывающей промышленности. На них получают полые заготовки для цилиндров и отверстия в деталях, а также используют при протяжке цельнотянутых труб.

1 Структурный анализ механизма

1. Структурная схема механизма

D

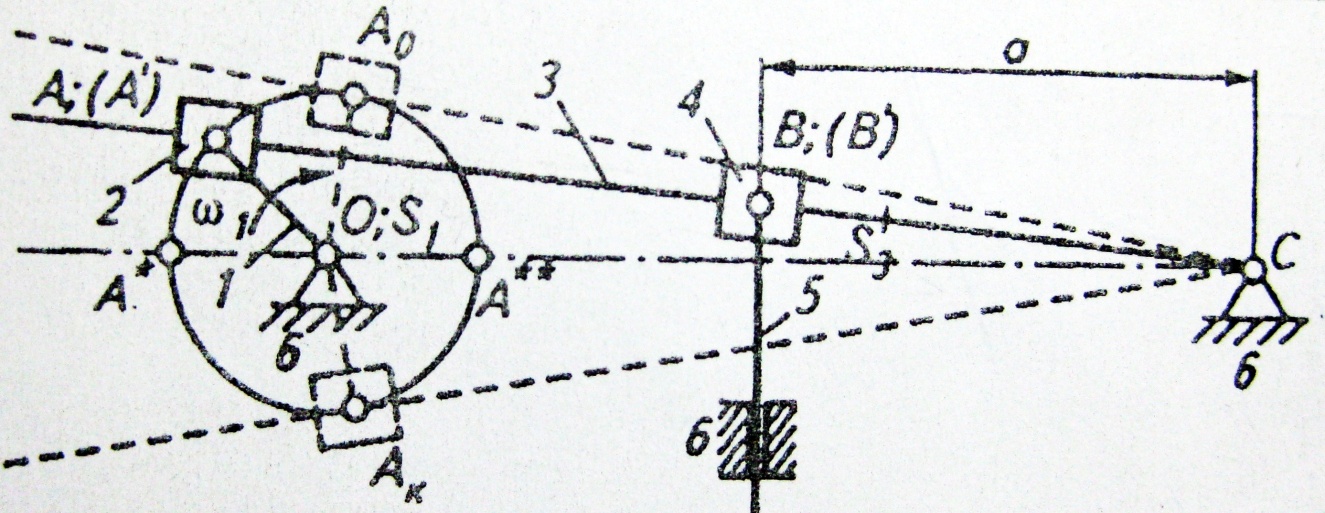

Рисунок 1.1 – Структурная схема механизма прошивного пресса

1.2 Наименование звеньев и кинематических пар

Таблица 1.1 Наименование звеньев

№ звена	Название звена
0	Стойка
1	Кривошип
2	Ползун
3	Кулиса
4	Ползун
5	Пуансон

Таблица 1.2 Наименование кинематических пар

Обозначе­ние пары	Наименование пары	Номера звеньев, входящих в пару	Названия звеньев
О	Вращательная	0,1	Стойка, кривошип
A1	Вращательная	1,2	Кривошип, ползун
A2	Поступательная	2,3	Ползун, кулиса
В1	Поступательная	3,4	Кулиса, ползун
В2	Вращательная	4,5	Ползун, пуансон
С	Вращательная	0,3	Стойка, кулиса
D	Поступательная	0,5	Стойка, пуансон

1.3 Определение числа степеней свободы механизма

1.3.1 Определяем число степеней свободы механизма по формуле Чебы­шева:

W=3·n – 2·p₅ – p₄ = 3·5 – 2·7 = 1, (1.1)

где: n – число подвижных звеньев механизма,

p₅ – число кинематических пар 5-ого класса,

p₄ – число кинематических пар 4-ого класса.

Это означает, что для определения движения и положения звеньев меха­низма необходимо задать движение и положение одного (ведущего) звена.

1.4 Разложение механизма на структурные группы

Таблица 1.3 – Структурные группы механизма

Структурная группа, присоединяемая на 1-ом этапе	Структурная группа, при­соединяемая на 2-ом этапе	Механизм 1-ого класса
Класс - 2 Порядок - 2 Вид - ВПВ	Класс - 2 Порядок - 2 Вид - ПВП

Формула строения механизма:

2 Кинематический анализ рычажного механизма

2.1 Построение планов положения механизма

2.1.1 Планом механизма называется изображение кинематической схемы механизма, соответствующее определенному положению начального звена или начальных звеньев для механизмов с несколькими степенями свободы.

Для изображения механизма на чертеже выбираем масштабный коэффи­циент длины:

; (2.1)

Определив масштабный коэффициент, произведем расчёт масштабных длин звеньев:

; (2.2)

мм;

; (2.3)

мм;

; (2.5)

мм;

На отведенном поле чертежа наносим положения шарниров O и B и рас­положение неподвижной направляющей ползуна 5. Все дальнейшие построения планов показаны на чертеже. Сначала строим положение механизма, при кото­ром выходное звено 5 занимает крайнее левое положение. Соответствующий угол поворота кривошипа будем считать равным нулю. Согласно законам дви­жения звеньев механизма строим положения ползуна 2, кулисы 3, ползуна 4 и центров масс звеньев .

Произведя построение первого плана положений, поворачиваем криво­шип 1 на угол 30º по траектории вращения (по часовой стрелке) и выполняем соот­ветствующее построение для 11 планов положений по аналогии с построе­нием нулевого плана положений, описанного выше.
