Механизмы, преобразующие вид передаваемого движения
Кривошипно-шатунный и кулачковый механизмы. Их устройство, принцип работы, область применения.
Р
22
езьбовые соединения: классификация резьб, самотормозящая и несамотормозящая резьба.Винтовые механизмы: устройство, принцип работы, применения, материалы.
Детали передач
Валы и оси: назначение, классификация, конструкция, материалы.
Подшипники скольжения: назначение, устройство, область применения.
Подшипники качения: устройство, классификация. Понятие о расчёте подшипников качения на динамическую грузоподъёмность.
Муфты: назначение, классификация. Основные типы муфт. Подбор необходимых типов муфт для различных механизмов и машин в зависимости от условий монтажа и эксплуатации.
Соединения деталей машин
Заклёпочные соединения: достоинства, недостатки, область применения, классификация, материалы.
Сварные соединения: достоинства, недостатки, область применения. Основные типы сварных швов. Расчёт на прочность швов стыковых и нахлёсточных соединений. Сравнительная оценка.
Резьбовые соединения: крепёжные детали, материалы, способы стопорения.
Шпоночные, шлицевых соединения: классификация, сравнительная оценка. Понятие о выборе призматических шпонок по ГОСТу и их расчёте на смятие.
23
4. Задания для домашней контрольной работы Задачи 1- 10

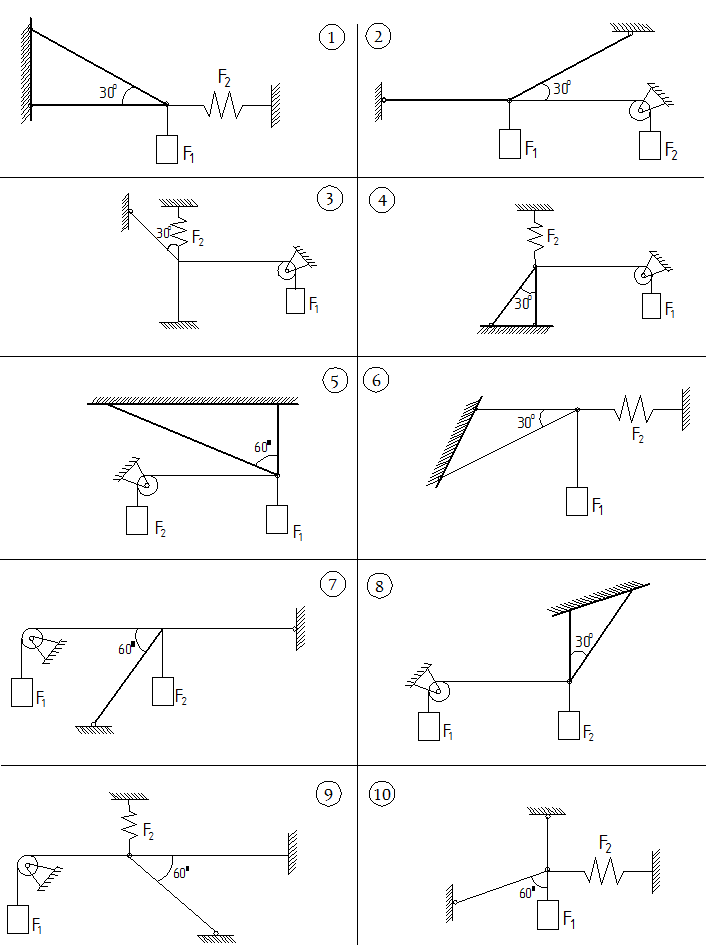

Определить силы, нагружающие стержни кронштейна. Кронштейн удерживают в равновесии грузы F1 и F2 или груз F1 и растянутую пружину, сила упругости которой F2 см. стр.25. Весом частей конструкции, а также трением на блоке пренебречь.
-
№ задачи
№ схемы
F1, кН
F2, кН
1
1
15
5
2
2
5
9
3
3
11
7
4
4
13
7
5
5
7
3
6
6
11
5
7
7
3
7
8
8
15
3
9
9
3
9
10
10
3
9
24
25
