Завдання 3.4

Розрахувати основні параметри: граничні розміри, допуски, зазори і натяги у двох з’єднаннях згідно з таблицею 3.2. Побудувати поля допусків для цих з’єднань.

Завдання 3.5

Вибрати універсальні або спеціальні вимірювальні прилади для контролю розмірів згідно з таблицею 3.2. Обгрунтувати рішення. Для контролю кожного розміру, що вказаний в таблиці 3.2 слід вибрати два вимірювальних пристрої - для охоплюваного і охоплюючого розміру.

Завдання 3.6

Розрахувати виконавчі розміри робочого калібру для контролю валу або отвору згідно з таблицею 3.3. Побудувати схему полів допусків калібру. Виконати креслення робочого калібру з виконавчими розмірами.

Таблиця 3.3– З’єднання для розрахунку граничного робочого калібру В міліметрах

Варіант

1

2

3

4

5

6

7

8

9

10

Вал

d1

-

-

d4

-

d1

-

d1

-

d1

Отвір

-

d3

d3

-

d3

-

d3

-

d4

-

Варіант

11

12

13

14

15

16

17

18

19

20

Вал

d2

-

d2

-

-

d2

-

d2

-

d3

Отвір

-

d3

-

d3

d4

-

d3

-

d4

-

Завдання 3.7

Розрахунок різьбового з'єднання та проектування різьбового калібру-кільця.

Для призначеної посадки різьбового з’єднання (з’єднання болта поз.17 зі шпинделем ведучим поз.9) розрахувати граничні розміри діаметрів, що нормуються, допуски розмірів, допуски посадок та зазори. Побудувати схему розміщення полів допусків посадок різьбового з’єднання. Зробити розрахунки різьбового калібру-кільця, накреслити поля допусків і його складальне креслення.

Завдання 3.8

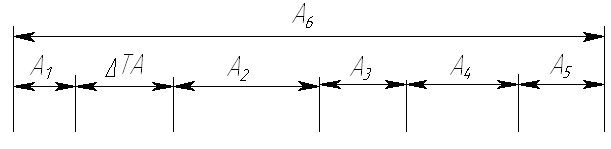

Зробити аналіз і розрахунок розмірного ланцюга методом повної взаємозамінності згідно з таблицею 3.4 і складальним креслення. Розміри складових ланок необхідно узгодити зі складальним кресленням.

, - ширина підшипника поз.23;

- розмір від лівого торця підшипника поз.23 до лівого торця шпінделя ведучого поз.9;

- ширина втулки поз.10;

- розмір від правого торця підшипника поз.23 до правого торця шпінделя ведучого поз.9;

- довжина шпінделя ведучого поз.9.

Таблиця 3.4- Початкові дані для розрахунку розмірного ланцюга В міліметрах

Варіант

1

2

3

4

5

6

7

8

9

10

Допуск замикальної ланки

0,250

0,140

0,120

0,250

0,140

0,120

0,250

0,140

0,120

0,250

Варіант

11

12

13

14

15

16

17

18

19

20

Допуск замикальної ланки

0,140

0,120

0,250

0,140

0,120

0,250

0,140

0,120

0,250

0,140
