Электронасос центробежный самовсасывающий марки е8-36-зц35-10 и нцс-12-10 для молока

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Электронасос центробежный самовсасывающий марки Е8-36-ЗЦ35-10 предназначен для перекачивания молока и сходных с ним по вязкости пищевых продуктов температурой не выше 363 К (90°С). При температуре жидкости до 323 К (50°С) электронасос работает без залива всасывающего трубопровода, при температуре перекачиваемой жидкости от 323 до 363 К. (от 50 до 90°С) должен работать под заливом. Электронасос применяется на заводах молочной промышленности.

Техническая характеристика Е8-36-3Ц35-10 / НЦС-12-10

Подача, м/ч (л/с): 13(3,5) / 12 Напор, м вод.ст.: 10 / 10 Максимальная высота всасывания при температуре жидкости до 323 К (50 С), м: 5 / 5 Рабочее колесо: частота вращения, с (об/мин): 47,3(2835) / 3000 диаметр, мм: 122/ - число лопаток: 4/ - ширина лопатки, мм: 10 / - Потребляемая мощность при оптимальном режиме работы, кВт: 1,0-1,1 / 1,1 Диаметр всасывающего и нагнетательного патрубков, мм: 36 Электродвигатель: тип: АОЛ2-12-2 / - мощность, кВт: 1,1 / 1,1 частота вращения, с (об/мин): 47,3(2835) / 3000 Габаритные размеры, мм: длина: 520 / 520 ширина: 225 / 230 высота: 503 / 520 Масса, кг: 21 / 23

ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ

Электронасос центробежный самовсасывающий марки Е8-36-ЗЦ35-10 состоит из съемной крышки с вертикально расположенным в центре всасывающим патрубком. Крышка входит в корпус, соединенный посредством фланца с электродвигателем. Зажимным кольцом она прижимается к корпусу с расположенным на периферии выходным патрубком. Уплотнение рабочей камеры, образуемой крышкой и корпусом электронасоса, достигается резиновым кольцом, вложенным в кольцевую канавку крышки.

На конец вала электродвигателя плотно насажен наконечник, проходящий через корпус в рабочую камеру электронасоса и закрепленный при помощи цилиндрического штифта. На шейку наконечника надето рабочее колесо и закреплено специальной гайкой. Торцовое уплотнение, состоящее из манжеты, резинового кольца, неподвижного и подвижного колец, обоймы и пружин, создает герметичность в месте прохода наконечника в камеру электронасоса, что препятствует подсосу воздуха в камеру и течи жидкости из камеры во время работы электронасоса. В торец крышки запрессована манжета, охватывающая втулку колеса. Назначение этого уплотнения - уменьшение объемных потерь в электронасосе. В штуцер выходного патрубка корпуса между двумя резиновыми уплотнительными кольцами установлено сопло. В центре воздухоотделителя приварен штуцер нагнетательного патрубка, к которому посредством накидной гайки подсоединяется нагнетательный трубопровод. Нагнетательный штуцер воздухоотделителя должен быть обращен в сторону всасывающего патрубка электронасоса. Электронасос в сборе установлен на трех ножках, что обеспечивает возможность без фундаментной установки. При работе электронасоса как самовсасывающего изогнутый всасывающий патрубок должен быть обращен вертикально вверх. Допустимое отклонение от вертикали 20 град. При работе электронасоса как центробежного на корпус электронасоса не требуется устанавливать сопло и воздухоотделитель, а к выходному патрубку корпуса вместо воздухоотделителя подсоединяется нагнетательный трубопровод. Для зашиты электродвигателя от влаги установлены облицовочный, кожух и отражатель. Электронасос приобретает самовсасывающую способность в результате применения воздухоотделителя, сопла и изогнутого вверх всасывающего патрубка. Электронасос, заполненный водой до верхнего уровня всасывающего патрубка, включают в работу, причем направление вращения колеса должно соответствовать направлению стрелки на крышке электронасоса. Рабочее колесо, вращаясь, образует в рабочей камере электронасоса воздушно-жидкостную смесь и выталкивает ее через сопло в воздухоотделитель, где жидкость, освободившись от воздуха, возвращается обратно в рабочую камеру электронасоса для образования воздушно-жидкостной смеси. Этот процесс продолжается до тех пор, пока не будет создано необходимое разрежение для подъема жидкости через всасывающий трубопровод и заполнения рабочей камеры электронасоса. После заполнения рабочей камеры жидкостью электронасос работает как центробежный. При необходимом повторном отсосе воздуха из всасывающего трубопровода процесс возобновляется благодаря наличию оставшейся жидкости в рабочей камере электронасоса.

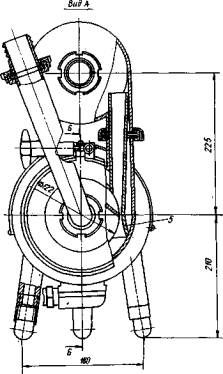

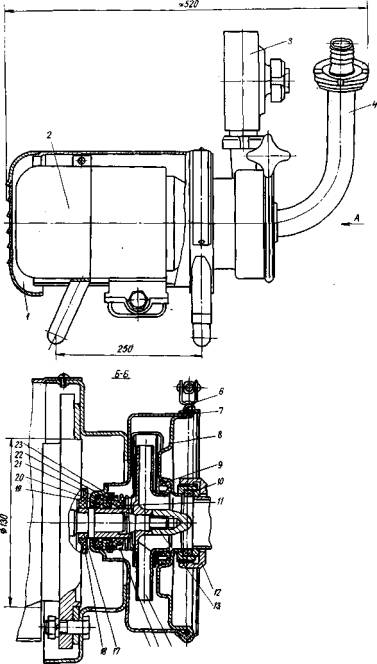

Общий вид электронасоса марки Е8-36-ЗЦ3.5-10: 1 - кожух; 2 - электродвигатель; 3 - воздухоотделитель; 4 - всасывающий патрубок; 5 - сопло; 6 - зажимное кольцо; 7,20 - резиновое кольцо; 8 - крышка; 9,11- манжета; 10 - уплотнительное кольцо; 12 - накидная гайка; 13 - гайка; 14 - рабочее колесо; 15,23 - пружина; 16 - корпус; 17 - наконечник; 18 - отражатель; 19 - неподвижное кольцо; 21 - подвижное кольцо; 22 - обойма
