1. Сушка макарон в шкафных сушилках

Для сушки макарон в шкафных сушилках используют лотковые кассеты (см. рис. 28). Высушивание осуществляют обычно в шкафных бескалорифер­ных сушилках типов ВВП, 2ЦАГИ-700, «Диффузор».

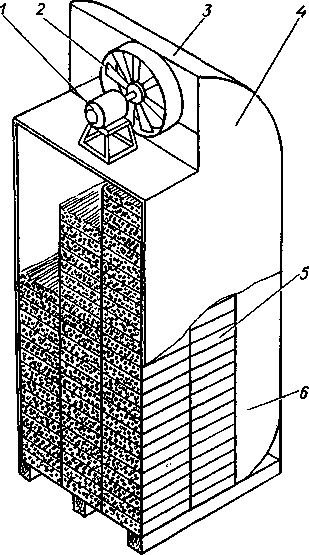

Сушилка ВВП (рис. 35) состоит из деревянного шкафа 4 глу­биной 1600 мм, шириной 1260 мм и высотой 2010 мм. Каркас шкафа изготавливают из деревянных брусков, кото­рые обшивают фанерой. На крышке шкафа крепят кожух 3 и электродвигатель 1 с наса­женным на его вал осевым вентилятором 2. Лопасти вен­тилятора расположены внутри кожуха, направляющего поток воздуха в шкаф, а электродви­гатель — вне кожуха, перед вентилятором.

В шкаф сушилки устанавли­вают 156 двойных кассет 5: два ряда по глубине, три — по ши­рине и 26 кассет по высоте. Вместимость шкафа по сухим изделиям равна 600 кг. При использовании одинарных кас­сет их устанавливают по глуби­не в четыре ряда.

Рис. 35. Шкафная без калориферная су­шилка ВВП

а — со шкафами: б — с подкатными вагонетками

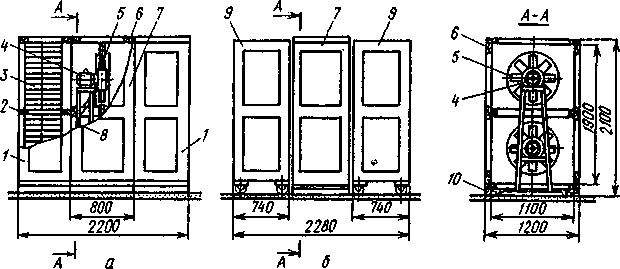

Рис. 36 Шкафная бескалорифсриая сушилка 2ЦАГИ-700:

После установки кассет в шкаф между задней стенкой и торцами внутренних рядов кассет образуется канал 6, связанный с кожухом отверстием в крышке шкафа. Для уменьшения потерь напора воздуха кожух и нижняя часть канала выполнены по радиусу.

В сушилке 2ЦАГИ-700 осуществляется усиленная прямоточ­ная продувка воздуха через макароны. Сушилка (рис. 36) состоит из вентиляционной установки 7 с двумя реверсивными осевыми вентиляторами 5 марки ЦАГИ-700, расположенными друг над другом. Сушилка снабжена двумя шкафами 1 (рис. 36, а) или двумя подкатными вагонетками 9 (рис. 36,б).

Каркас вентиляционной установки изготавливают из деревян­ных брусьев 6. Вентиляционную установку и шкафы ставят на установочные бруски 10.

Вентиляционная камера и шкафы (или вагонетки) разделены по высоте горизонтальной перегородкой 2 на две равные части. Стенки, дно и крышки вентиляционной камеры и шкафов об­шивают фанерой.

Электродвигатели 4, на осях которых насажены вентиляторы, крепятся на металлической сварной опоре 8. Перед электродви­гателями с вентиляторами устанавливают предохранительные сетки.

В каждый шкаф или вагонетку устанавливают по 78 двойных кассет 3: по одной кассете в глубину, по три — в ширину и 26 кассет в высоту. Вместимость сушилки по сухим макаронам со­ставляет 600 кг.

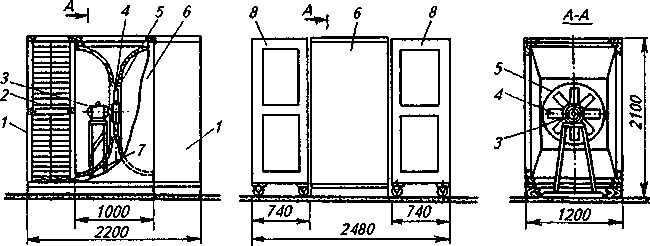

Рис. 37. Шкафная бескалориферная сушилка типа «Диффузор»:

а — со шкафами; б—с подкатными вагонетками

Сушилка типа «Диффузор» (рис. 37) состоит из вентиляцион­ной установки 6 с односторонним или двусторонним (как пока­зано на рисунке) диффузором и соответственно одного или двух шкафов 1. Вместо шкафов могут быть использованы одна или две вагонетки 8, которые подкатываются и крепятся стяжками.

Реверсивный вентилятор 4 марки ЦАГИ-700 устанавливают в коллекторе 5. Электродвигатель 3 вентилятора крепится в трубе на металлической сварной опоре 7. С обоих торцов трубу закрывают предохранительными металлическими сетками.

В каждый шкаф или вагонетку входят, как и в сушилке 2ЦАГИ-700, 78 двойных кассет 2. Вместимость сушилки с двухсторонним диффузором составляет 600 кг сухих макарон.

Высушивание изделий в шкафных бескалориферных сушил­ках производится следующим образом.

Кассеты, заполненные сырыми макаронами, укладывают либо на тележки, которые отвозят в сушильное отделение, где кассеты устанавливают на полки шкафов сушильных аппаратов, либо в шкафы-вагонетки, которые вплотную ставят к сушильным шка­фам.

Кассеты на полках сушильных аппаратов или в вагонетках укладывают в несколько рядов по ширине и высоте. По глубине устанавливают не более четырех рядов одинарных или двух рядов двойных кассет.

Макароны сушат, продувая воздух через макаронные трубки, лежащие в кассетах. При этом используется воздух сушильного отделения, параметры которого поддерживаются на постоянном уровне (сушка с постоянной сушильной способностью воздуха), а именно: температура 30...35 °С, относительная влажность 65...70 %. Воздух в сушильном помещении нагревается либо от батареи радиаторов отопления, либо калорифером, через кото­рый в помещение нагнетается свежий воздух взамен части отса­сываемого из помещения увлажненного отработавшего воздуха.

Для более равномерного высушивания периодически, через 1 ч, меняют направление движения воздуха в сушильных установках на противоположное, переключая электродвигатель и работу в обратном направлении, т. е. реверсированием электродвигателя.

Продолжительность сушки при указанных параметрах воздуха должна составлять от 20 (для макарон большого диаметра) до 24 ч (для макарон малого диаметра). Стремление сократить продолжительность сушки путем использования более сухого воздуха или увеличением скорости движения воздуха приводит к получению большого количества растрескавшихся макарон. С другой стороны, необходимо следить, чтобы влажность воздуха в сушильном отделении не увеличивалась более 70...75 % во избежание закисания и плесневения макарон, особенно во внутренних рядах кассет.

При сушке в лотковых кассетах макароны подвергают обдувке воздухом с внутренней и наружной поверхностей трубочек. Однако из-за неравномерного соприкосновения ма­карон происходит неравномерное удаление влаги с их поверх­ности, а следовательно, неравномерная усадка изделий. Это приводит к сильному искривлению изделий во время сушки, что значительно снижает их качество, увеличивает расход тары для упаковки. Кроме того, тесное соприкосновение трубочек в кассете и невозможность быстро удалить влагу в начальной стадии сушки зачастую приводят к слипанию трубок между собой, образованию слитков.

Существенными недостатками данного способа сушки явля­ются также затраты большого количества ручного труда и тяже­лые климатические условия для работы в сушильном отделе­нии — повышенные влажность и температура. Однако этот спо­соб сушки макарон не требует сложного дорогостоящего оборудования и больших производственных площадей.

С целью устранения ручного труда на ряде макаронных пред­приятий были созданы механизированные поточные линии по производству макарон с сушкой .в лотковых кассетах.

Сушилки механизированных поточных линий конструируют из нескольких шкафных аппаратов, устанавливаемых в один или два ряда. С обеих сторон аппаратов (в однорядных сушилках) или между рядами аппаратов (в двухрядных сушилках) медленно перемещаются стопки кассет с высушиваемыми макаронами. Су­шилки обычно заключают в кожух, что позволяет интенсифици­ровать процесс сушки путем использования более высоких тем­ператур воздуха —до 40...45 °С с одновременным увеличением влажности до 70...75 %.

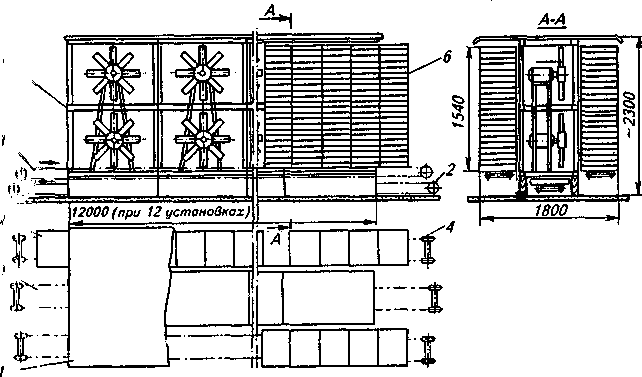

В качестве примера на рис. 38 приведена схема сушилки кон­струкции Волгоградской макаронной фабрики. Она состоит из вентиляционных установок 5 сушилок 2ЦАГИ-700, размещенных вплотную друг к другу боковыми стенками, и двух цепных транс портеров 4, расположенных по обе стороны этих установок. Каждый транспортер состоит из двух параллельных цепей, дви­жущихся по направляющим. Оба транспортера имеют общий привод от электродвигателя через два последовательно располо­женных червячных редуктора. Ширина каждого транспортера 500 мм, длина зависит от числа вентиляционных установок.

Рис. 38 Сушилка ма­карон в лотковых кассетах

Кассеты 6 с сырыми макаронами укладывают стопками (по 22 кассеты высотой по 70 мм) на поддоны 3, предварительно уло­женные на цепные транспортеры. Для большей устойчивости стопок желательно использовать двойные кассеты, но можно и одинарные.

Возврат порожних поддонов и кассет к месту загрузки произ­водится транспортером 2, который расположен под рядом венти­ляционных установок. Привод транспортера осуществляется от индивидуального электродвигателя через червячный редуктор. Линейная скорость движения этого транспортера 14 см/мин.

Вентиляторы в соседних сушильных установках вращаются в противоположные стороны, что обеспечивает изменение направ­ления движения воздуха через макаронные трубки в кассетах при движении их на транспортерах. С обеих торцевых сторон су­шильной камеры расположены герметически закрывающиеся двери, а наверху — крыша 1.

Поддоны, устанавливаемые на транспортеры, изготавливают из 8-миллиметровой фанеры. На каждый поддон устанавливают по две стопки двойных кассет или по четыре одинарных. Чаще всего используют конструкцию сушилки с десятью вен­тиляционными установками, которая не обеспечивает достаточ­ной продолжительности сушки и требует использования сушиль­ного воздуха с повышенной сушильной способностью. Поэтому для выработки прочных макарон необходима сушилка с большим числом вентиляционных установок.
