3 Анализ процесса сушки

При сушке макаронных изделий конвективным способом на­гретый сушильный воздух выполняет следующие функции:

- отдает материалу энергию (теплоту), необходимую для превра­щения воды в

пар;

- поглощает испаряющийся с поверхности изделий пар;

- отводит от поверхности изделий испарившийся пар.

В связи с этим чем выше температура воздуха, тем интенсивнее происхо­дит испарение влаги из материала; чем ниже его относительная влажность, тем интенсивнее он будет поглощать испаряющуюся влагу. Кроме того, интенсивность высушивания зависит от скорости движения воздуха над материалом: чем выше скорости воздуха, тем быстрее отводится от материала испарившаяся влага. Следовательно, основными параметрами сушильного воз­духа, определяющими скорость высушивания изделий, являются температура г, относительная влажность φ и скорость движения воздуха V. Естественно, продолжительность сушки определяется и свойствами материала, в частности плотностью и толщиной заготовок макаронных изделий.

Во время высушивания перемещение влаги из внутренних слоев изделий к наружным происходит под влиянием градиента влажности ΔW, т. е. разницы во влажности слоев, возникающей в результате испарения влаги с поверхности изделий и осушения наружных слоев. Градиент влажности направлен к центру высу­шиваемых изделий, т. е. в направлении, противоположном пере­мещению влаги, и величина его тем больше, чем интенсивнее происходит осушение наружных слоев (рис. 29 а). Явление перемещения влаги под влиянием градиента влажности называ­ют влагопроводностью или концентрационной диффузией.

При прогреве высушиваемых изделий возникает также гради­ент температуры Δt, под влиянием которого влага стремится переместиться внутрь материала, т. е. по направлению теплового потока. Это явление называют термовлагопроводностью или тер­мической диффузией.

В самом начале сушки концентрационная и термическая диф­фузии направлены в противоположные стороны, и направление движения влаги в изделиях зависит от того, какой из двух видов диффузии преобладает. Однако в силу небольшой толщины сырые макаронные изделия довольно быстро прогреваются, происходит выравнивание температуры слоев, и градиент температуры стано­вится практически равным нулю. Поэтому в дальнейшем процес­се сушки макаронных изделий при постоянной температуре су­шильного воздуха главная роль принадлежит концентрационной диффузии.

Рис. 29. Схема удаления влаги из изделий:

а — при сушке; 6 — при охлаждении

При попадании же изделий в менее теплую среду (на­пример, при их охлаждении) перемещение влаги в толще изделий будет идти как за счет влагопроводности, так и вследствие термо-влагопроводности (рис. 29, б).

Длительность сушки,ч Влажность мщтериама, %

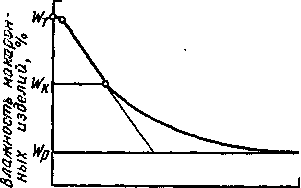

Рис. 30. Кривая сушки Рис. 31. Кривая скорости сушки

Процесс сушки макаронных изделий графически изображают и в виде кривой сушки, характеризующей изменение средней влажности изделий во времени. Характерный вид кривой сушки макаронных изделий представлен на рис. 30.

Начальный небольшой участок кривой указывает на прогрев сырых изделий с начальной влажностью Wт. Для этого участка характерно незначительное снижение влажности вследствие того, что концентрационная и термическая диффузии направлены в противоположные стороны.

Затем происходит изменение влажности по прямой линии. Во время этого периода, называемого периодом постоянной скорос­ти сушки, происходит удаление из изделий менее прочно связанной осмотической влаги.

При некотором значении влажности изделий, которое назы­вают критическим Wк, наблюдается снижение скорости удаления влаги и наступает период падающей скорости сушки. В этот период происходит удаление главным образом влаги, адсорбционно связанной и прочно удерживаемой белковыми веществами. В сушильной технике используют также кривые скорости сушки, которые обычно строят методом графического диффе­ренцирования по кривым сушки: скорость сушки в данный мо­мент определяется как тангенс угла наклона касательной, прове­денной через точку кривой сушки (рис. 31).

При сушке макаронных изделий воздухом с постоянной су­шильной способностью (постоянные температура, влажность и скорость перемещения) влажность высушиваемых изделий посте­пенно приближается к определенному значению, которое назы­вается равновесной влажностью Wр (см. рис. 30 и 31). Иными словами, сушильному воздуху с определенными параметрами со ответствует определённая равновесная влажность изделий, которая не снизится, сколько бы они ни омывались этим воздухом

Для правильного выбора режимов сушки, стабилизации, охлаждения и хранения макаронных изделий очень важно знать величины их равновесной влажности при разных температурно - влажностных параметрах воздуха. Они определяются по кривым равновесной влажности (изотермам десорбции влаги), которые построены на основании экспериментальных данных тензометрическим (статическим) методом (рис. 32).

Пробы макаронных изделий помещают в эксикатор, в ниж­нюю часть которого наливают раствор серной кислоты опреде­ленной концентрации. Изделия периодически взвешивают, пока масса изделий не станет постоянной. Это свидетельствует о том, что изделия достигли состояния равновесия, которому соответст­вует определенная равновесная влажность продукта. Каждой оп­ределенной концентрации серной кислоты соответствует опреде­ленная влажность воздуха. Повторяя опыт при различных кон­центрациях серной кислоты, получают зависимость равновесной влажности продукта от влажности воздуха. Серии опытов прово­дят при различных температурах, получая изотермы десорбции — кривые равновесной влажности. Они могут быть также получены путем высушивания до постоянной массы изделий в атмосфере воздуха с постоянными значениями температуры и влажности.

Относительная влажность воздуха, %

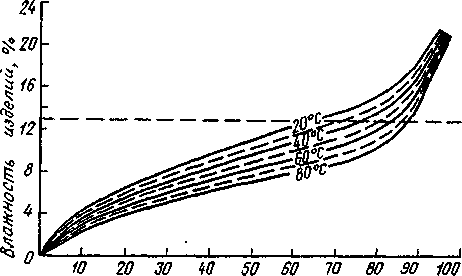

Рис. 32. Кривые равновесной влажности макаронных изде­Лий

При выборе режима сушки макаронных изделий надо использовать соответствующую кривую равновесной влажности. Так, если изделия сушат воздухом температурой 50 влажность воздуха должна быть не выше примерно 80 %. Если же влажность воздуха при этой температуре будет, например, 85 %, то изделия высохнут только до влажности примерно 14,5 %.

Изотермы десорбции влаги из макаронных изделий имеют S образный характер, типичный для коллоидных тел. Нижняя часть кривых, обращенная выпуклой частью к оси влажности и изделий, относится (по классификации форм связи влаги с мате­риалом по А. В. Лыкову) к десорбции мономолекулярного слоя. Характер следующей части кривой указывает на наличие поли­молекулярной адсорбции. И наконец, последний участок кривой, выпуклость которого обращена к оси влажности воздуха, указывает на наличие влаги капиллярной конденсации.

Из расположения изотерм десорбции следует, что с повыше­нием относительной влажности воздуха равновесная влажность макаронных изделий возрастает, особенно резко — в интервале влажности воздуха 80...95%. С увеличением же температуры воз­духа равновесная влажность снижается.

Для определения равновесной влажности макаронных изде­лий И. М. Савина предложила следующие формулы:

для интервала относительной влажности воздуха от 10 до 55 %

W = A (0,01 φ) + B

для интервала влажности воздуха от 55 до 100 %

Wр = Dlg [1/ (1-0,01 φ)] + С,

где А, В, D, С — коэффициенты, учитывающие влияние температуры воздуха на величину равновесной влажности макаронных изделий; определяются по таблица 10.

Таблица 10
