В соответствии с требованиями СНиП 3.01.01.85** строи­тельство любого объекта допускается осуществлять только на основе предварительно разработанных решений по организа­ции строительства и технологии производства работ, кото­рые должны быть приняты в проекте организации строитель­ства (ПОС) и проекте производства работ (ППР).

В проекте производства работ главные решения по техно­логии производства работ представляют в технологических картах.

Поэтому целью первого курсового проекта по кафедре ГСХ является получение студентами навыков разработки тех­нологических карт. Технологические карты  разрабатывают на выполнение   (как  часто  говорят) не строительных  работ,  а  строительных процессов. Настоящие методические указания применимы  для разработки технологических карт  на выполнение   любого строительного  процесса при возведении любого объекта  (стартовой  площадки  космических  кораблей, плотины  гидротехнического  сооружения, железной  или  автомобильной  дороги, жилого  дома,  трассы  водопровода  и т.п.)  В методических указаниях  показан  пример  подготовки  данных  (выбор организационно - технологических схем  для  выполнения  основных  работ,  подсчёт  объёмов  работ,  составление  калькуляции  стоимости  и трудозатрат,  выбор  средств  механизации)  и  порядок  разработки  технологической  карты  на  подземную  часть  здания.  Так же  готовят  технологические  карты  и  на  надземную  часть.

Задачами  студента  при  разработке  первого  курсового  проекта  являются:

 на основе общих исходных данных,  по  варианту  задания, подготовить  конкретные  данные  для  разработки  технологических  карт  (выбор схем  производства  основных видов работ,  подсчёт  их объёмов,  составление  калькуляции,  выбор  машин  и механизмов,  построение  календарного  плана  на  выполнение  основных  видов  работ).

Методические  указания  составлены в  соответствии с  требованиями СНиП 3.01.01-85** «Организация строительного производ­ства» [1],  действующего руководства по разработке технологических карт в строительстве  [4] и  с  учётом  тридцатилетнего личного опыта  автора по  разработке  организационно – технологической  документации.

1. Объем и содержание курсового проекта

1.1. Курсовой проект состоит из пояснительной записки в объеме 25-30 страниц формата А-4 и графической части, выполненной на одном листе плотной бумаги  формата А-1.

1.2. Примерное содержание пояснительной записки:

а) выбор методов производства работ:

исходные данные, подсчет объемов работ, калькуляция тру­дозатрат и стоимости работ, выбор организационно-техноло­гических схем, выбор средств механизации, календарный план производства работ;

б) разработка технологической карты:

область применения; организация и технология строитель­ного процесса: схема производства работ, график производства работ, требования к качеству и приемке работ, инженер­ные решения по охране труда и технике безопасности; материально-технические ресурсы; технико-экономические показатели.

Литература.

Приложения.

1.3. Состав и содержание графической части проекта пред­ставлены в приложении 1.

2. Выбор методов производства работ

2.1. Исходные данные

Основные исходные данные представлены в приложении к методическим указаниям [5, 38]. Кроме того, могут быть на­значены дополнительные условия. Например: количество ком­плектов опалубки, масса арматурных каркасов, величина под­вижности бетонной смеси и т.п.

После знакомства с параметрами по исходным данным вы­черчивают схему здания, план фундаментов и др.

2.2. Выбор организационно-технологических схем

На этой стадии разработчик проекта (генпроектировщик) пытается получить от­веты на вопросы: чем и как возвести  объект, какие средства механизации применять, откуда начинать, в какой последовательности выполнять и как заканчивать работы? Решение принимают на основе изучения рабочего проекта, анало­гов, в результате знакомства с подобным объектом в натуре, в результате изучения местных условий, после вы­полнения расчетов и эскизных проработок и др. Объем и глу­бина предварительных проработок зависят от собственного опыта разработчика. Результатом анализа полученных сведений являются схемы производства работ с различной степенью детализации на выполнение земляных, свайных, арматурных, бетонных, гидроизоляци­онных,  монтажных и других работ по возведению здания. Например: принимают способ выполнения земляных работ вскрытием общего котлована под все здание, отрывкой траншей, или устройством отдельных котлованов под каждый фундамент. От принятой схемы зависят объем работ и порядок ее выполнения. Принятые  решения  представляют  в  ПОС. Организационно-технологические схемы, принятые на стадии ПОС, являются исходными данными для разработки ППР.

2.3. Подсчет объемов работ

На основе принятых схем производства работ ведут под­счет объемов работ. Подсчет объемов работ сопровождают рисунками. Подтверждают расчеты ссылками на нормативную литературу и выполняют подробно, без сокращений, с тем, чтобы они оставались удобными для проверки. Студент должен пред­ставить расчеты в пояснительной записке. Начинают  определение  объёмов с земляных работ.



а) Земляные работы

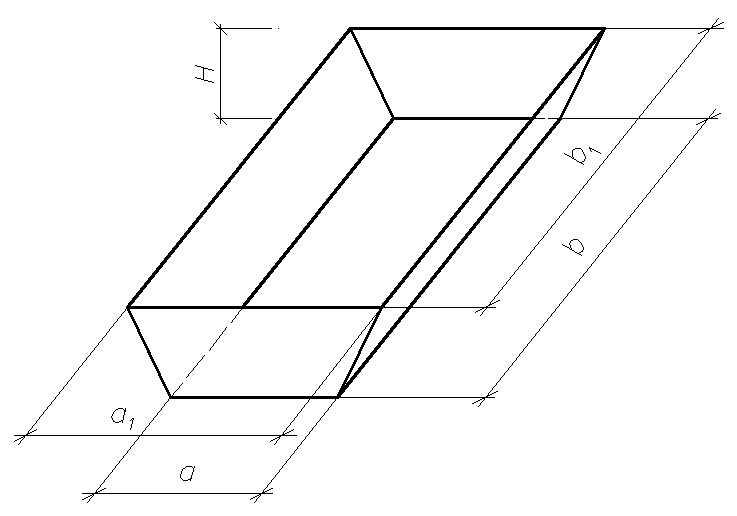

Рис.1. Схема котлована



Объем одноярусного котлована (рис. 1) определяют по фор­муле [34]:

                                                                       (1)

где H – глубина котлована, м;

a, b – длины сторон котлована понизу, м;

a₁, b₁ – длины сторон котлована поверху, м.

Величины a и a₁, находят по схеме рис.2.

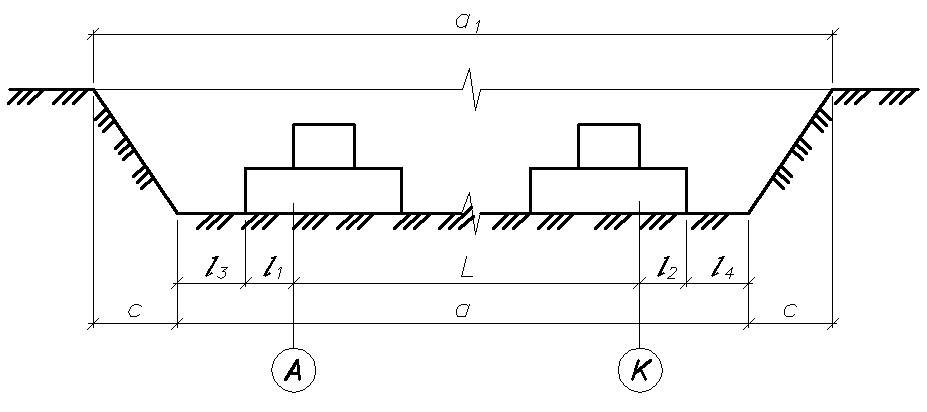

Рис.2. Схема для определения параметров котлована



                                                                        (2)

где L – расстояние между осями (рядами) здания, м;

l₁, l₂ – величины выступов фундаментов, м;

l₃, l₄ – полосы с минимальной шириной, регламентируемой [8], м,

.                                                                                      (3)

Величина С зависит от крутизны откоса котлована. Ее определяют по формуле

                                                                                                (4)

где m -  показатель крутизны откоса [7 п. 9.10], см. приложение 2. Величины b₁ и b определяют аналогично.

Для производства работ внутри котлована предусматрива­ют минимум два съезда. Уклон съездов обычно принимают равным 1:10, ширину -   5-7 м.

Объем грунта съезда определяют по формуле

                                                           (5)

где B – ширина съезда;

m – показатель  крутизны откоса котлована (например, 0.67);

m₁ – показатель  крутизны откоса съезда (например, 10).

При приближенном подсчете объема траншеи, с равным по всей длине профилем, применяют формулу

                                                                                                 (6)

где F_ср – площадь поперечного сечения призматоида (траншеи), м²;

L – длина траншеи.

Более точное значение объема призматоида может быть по­лучено по формуле Мурзо [34]:

                                                            (7)

где H₁, H₂ - глубина траншеи (при переменном сечении профиля) в начале и конце участка.

При определении объемов земляных работ следует учиты­вать величину недобора грунта. Величина недобора в выем­ках, выполняемых скреперами, не должна превышать 5см, а в сооружениях, разрабатываемых одноковшовыми экскавато­рами, не более величин, приведенных в табл. 1.

Таблица 1
