2. Провода бытового назначения

Предназначены для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 380/660 В

Обозначение марки	Наименование	Преимущественные способы прокладки или монтажа
ПВС	Провод со скрученными многопроволочными медными жилами, поливинилхлоридной изоляцией, поливинилхлоридной оболочкой, гибкий	Для присоединения бытовых приборов и электроинструмента, изготовления удлинительных шнуров
ШВВП	Шнур с параллельными многопроволочными медными жилами, поливинилхлоридной изоляцией, поливинилхлоридной оболочкой, гибкий	То же

Конструкция:

1. Медная токопроводящая жила – медная или меднолуженная, многопроволочная (класс 5)

2. Изоляция – ПВХ пластикат, различных цветов;

3. Скрутка – изолированные жилы скручены без заполнителя.

4. Оболочка - ПВХ пластикат. Оболочка наложена с заполнением промежутков между жилами, придавая проводам круглую форму

Првода для стационарной прокладки в осветительных сетях типа ПУНП, ПУГНП в 2006г. были запрещены к эксплуатации. Рекомендовано использование кабеля ВВГ, NYM.

3. Провода для ЛЭП

Провода неизолированные для воздушных линий электропередач предназначены для передачи электрической энергии в электрических сетях и линиях питания электрофицированного транспорта. При прокладке они изолируются от земли и между собой с помощью фарфоровых и стеклянных изоляторов. Расстояние между проводами зависит от передаваемого по ним напряжения.

Провода изготавливаются алюминиевые (марки А), сталеалюминиевые (марки АС), медные (марки М), бронзовые и сталебронзовые (марок Б и БС), алюминиевые и медные полые провода (марок ПА и ПМ). Полые провода предназначены для воздушных линий электропередач, открытых подстанций и переключательных пунктов.

Провода предназначены для работы при температуре окружающей среды от –50С до +60С. Срок службы проводов от 10-ти до 45-ти лет.

Условное обозначение состоит из буквы, обозначающей марку материала, и числа, обозначающего сечение жилы в кв. мм (А16; М35). В обозначение проводов со стальным сердечником к букве, обозначающей марку основного материала, добавляется буква С (АС16/2,7); число в числителе указывает на сечение алюминиевого провода, в знаменателе – сечение стального сердечника.

Номинальные ряды сечений проводов для ЛЭП:

марка А – от 16 до 800 кв. мм

марка АС – от 10 до 1000 кв. мм

марка Б – от 50 до 300 кв. мм

марка БС – от185 до 400 кв. мм

марка М – от 4 до 400 кв. мм

Конструкция:

Токопроводящая жила

- алюминиевая скрученная - А;

- сталеалюминевая - АС

4.4. Изолированные провода для лэп

В настоящее время для прокладки линий электропередач используется провод с изоляцией из сшитого светостабилизированного полиэтилена марок СИП-1, СИП-2, СИП-3, СИП-4. По сравнению с неизолированным проводом марки А и АС они обладают надежностью и безопасностью энергоснабжения.

Основные приемущества – это, прежде всего, исключение короткого замыкания из-за перехлестывания фазных проводников, случайных перекрытий; изоляция исключает обледенение токопроводящей жилы; меньшая площадь вырубки просек (для СИП-1 и СИП-2 вырубка вообще не требуется) для протяжки линии электропередач, снижение эксплуатационных расходов на 80%.

Количество токопроводящих жил – от одной до пяти.

Провода расчитаны на рабочее напряжение до 1 кВ (СИП-1, СИП-2, СИП-4) и до 35 кВ (СИП-3) переменного тока частотой 50 Гц. Температура окружающей среды при эксплуатации от –50 до +50С.

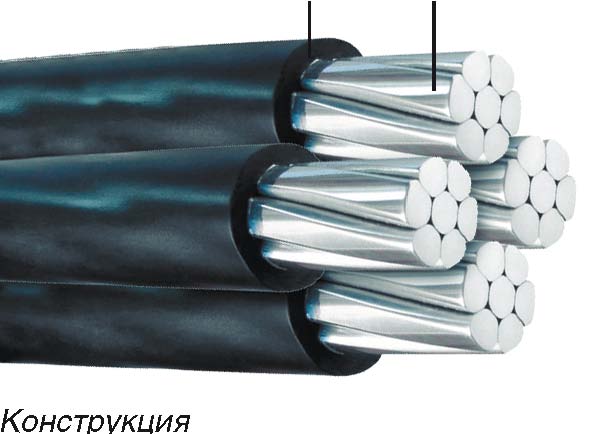

СИП-4

2 1

1. Провод без несущего троса состоит из четырех проводников с уплотненными алюминиевыми жилами равного сечения.

2 Изоляция из светостабилизированного сшитого полиэтилена
