2. Кабели контрольные

КВВГ

Конструкция:

Токопроводящая жила - медная или алюминиевая,

Изоляция – ПВХ пластикат;

Экран - обмотка из медной фольги или медной ленты.

Оболочка – ПВХ пластикат, в исполнении «нг», «нг-LS»- ПВХ пониженной горючести с низким газо- дымовыделением.

Защитный покров – типа БбШв:

- броня из стальных оцинкованных лент;

- защитный шланг выпрессован из ПВХ пластиката,

в кабелях марки ВБбШнг, АВБбШнг из ПВХ пластиката пониженной горючести

* исполнение «нг-LS» ПВХ пластикат пониженной горючести с низким газо- дымовыделением ;

Контрольные кабели можно классифицировать по следующим основным признакам:

1. Конструктивным.

• по материалу токопроводящей жилы (КВВГ – жила медная, АКВВГ – жила алюминиевая)

• по материалу изоляции и оболочки (КВВГ – ПВХ изоляция и оболочка, КРВГ – резиновая изоляция, ПВХ оболочка)

• по типу защитного покрова (КВВГ – без защитного покрова, КВБбШв – с ленточной броней)

2. По возможной области применения.

3. По степени помехозащищенности (экранированные - КВВГэ, не экранированные - КВВГ)

2.1 Размерные ряды.

Для контрольных кабелей установлен следующий ряд сечений токопроводящих жил, измеряемых в кв. мм:

для медных жил установлен ряд: 0,75; 1,0; 1,5; 2,5; 4,0; 6,0;

для алюминиевых жил – 2,5; 4,0; 6,0; 10.

Для контрольных кабелей установлен следующий ряд числа жил:

4; 5; 7; 10; 14; 19; 27; 37; 52; 61.

2.2 Маркообразование

КВБбШв 14х1,5 – медный бронированный контрольный кабель, жилы в ПВХ изоляции, защитный покров – шланг виниловый, 14 жил, сечением 1,5 кв.мм.

2.3 Номенклатура и конструкция контрольных кабелей

В контрольном кабеле в каждом повиве имеется счетная жила синего (голубого) цвета, а рядом с ней жила направления красного (розового) цвета. Счетная жила – т.е. та жила с которой идет отсчет,

далее по жиле направления.

Кабели с ПВХ и резиновой изоляцией с числом жил более 7-ми имеют отличительную цифровую или цветовую маркировку. Конструкция контрольных кабелей различна. Так, например, в кабелях марок КВБбШв, АКВБбШв на скрученные жилы накладывается разделительный слой лент из полиэтилена, ПВХ пластиката, полиамида.

В кабелях марок КВВГЭ, АКВВГЭ поверх обмотки лентами под оболочкой накладывается экран из медной ленты или алюминиевой фольги таким образом, чтобы обеспечить сплошной экран при допустимых радиусах изгиба кабеля.

Средний срок службы кабелей не менее 20-ти лет при прокладке в земле (траншее) и на эстакадах при условии защиты от воздействия солнечных лучей и 25 лет – при прокладке в помещениях, каналах и туннелях.

В пожароопасных помещениях допускается прокладывать кабели всех марок кроме КПВГ, АКПВГ, КПВБГ, АКПВБГ, КРВБ, КВВБ.

Во взрывоопасных помещениях рекомендуется использовать следующие марки контрольного кабеля: КРСБГ, КРВБбГ, КРНБбГ, КВВБбГ, КВВБбШв, а кабели марок КВВГ, КВВБГ, КРНГ – при условии обеспечения их защиты от механических повреждений.

3. Кабели телефонные и связи

Конструкция:

1.Токопроводящая жила – медная мягкая круглая проволока;

2. Изоляция – сплошная полиэтиленовая;

3. Скрученная пара;

Элементарные пяти- или десятипарные пучки;

4. Скрученный сердечник;

5. Заполнение – гидрофобный заполнитель;

6. Поясная изоляция – ленты полиамидные, полиэтиленовые, полиэтилентерефталатные

Экран – алюмополимерная лента;

Оболочка – полиэтилен;

Защитный покров: типа Б, БГ, БбШп

3.1.Телефонные кабели для городской связи

Марки телефонных кабелей типа ТППэп, ТППэпЗ и т.д. используются для прокладки в городской телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи.

Такие кабели применяются в условиях, не характеризующихся повышенным внешним электромагнитным влиянием.

Кабели с полиэтиленовой изоляцией и в полиэтиленовой оболочке марки ТПП предназначены для эксплуатации в местных телефонных сетях при температуре окружающей среды от –50С до +60С, а в оболочке из ПВХ пластиката – от –40С до +60С при рабочем переменном напряжении не более 145 В или постоянном напряжении не более 200 В согласно ГОСТ22498-88.

Токопроводящие медные монолитные жилы диаметром согласно гостированного ряда: 0,32; 0,4; 0,5; 0,64; 0,7; 0,9; 1,2 мм - заключены в полиэтиленовую изоляцию. Изолированные жилы скручиваются по две или четыре с шагом не более 100 мм. Две скрученные изолированные жилы образуют рабочую пару и имеют резко отличающуюся по цвету окраску, в кабелях со скруткой жил в четверки, пары жил, расположенные по диагонали, образуют рабочую пару.

Основу маркировки телефонных кабелей городского типа составляет буква «Т», полиэтиленовая изоляция и оболочка обозначаются двумя буквами «П». При использовании брони (для прокладки в грунте) в конце буквенного обозначения используется буква «Б».

Рабочие пары собираются в общий пучок согласно стандартному ряду пар: 5, 10, 20, 30, 50, 100, 200, 300, 400, 600, 700, 800, 900, 1000, 1200. Пучок обматывается синтетической или х/б нитью. В кабелях, имеющих более 50 пар, каждый пучок состоит из пяти или десяти пар и обматывается: синей нитью – направляющий, красной нитью – счетный.

В кабелях с гидрофобным заполнением (ТППэпЗ) свободное пространство между жилами заполняют специальной массой, что придает кабелю влагонепроницаемость. Поверх экрана накладывается внешняя оболочка из полиэтилена или ПВХ пластиката, под которой прокладывается мерная лента или нити цвета, присвоенного конкретному предприятию-изготовителю.

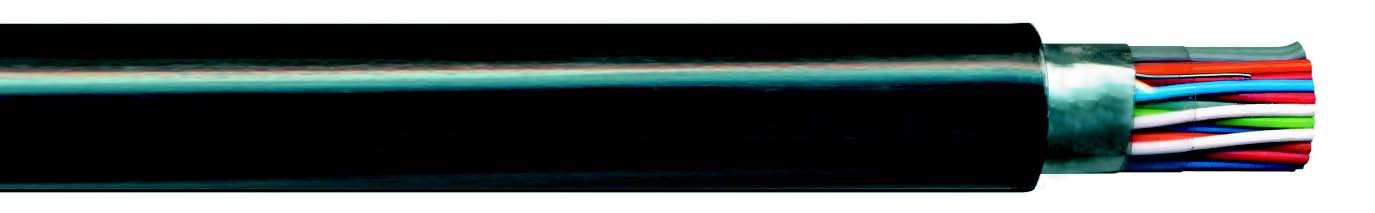

ТППэп

Кабель телефонный с полиэтиленовой изоляцией жил с экраном из алюмополимерной ленты в полиэтиленовой оболочке

Конструкция

1. Токопроводящая жила из медной мягкой круглой проволоки

2. Изоляция сплошная полиэтиленовая

3. Скрученная пара

4. Элементарные пяти- или десятипарные пучки

5. Главные 50- или 100-парные пучки

6. Скрученный сердечник

7. Поясная изоляция – ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные

8. Экран – алюмополимерная лента, под экраном проложена медная луженая контактная проволока

9. Оболочка из полиэтилена
