1.1.6 Наружные покровы

Помимо брони и подушки к защитным покровам кабеля относятся наружные покровы, которые состоят из слоя битума или пропитанной пряжи. Для предохранения от слипания витков кабеля на барабане в битумный состав добавляется мел или дробленая слюда.

Негорючий наружный защитный покров кабелей состоит из слоя негорючего состава (каменно-угольного пека и совола), пряжи из штапелированного стекловолокна и покрытия, предохраняющего витки кабеля от слипания.

Пластмассовый наружный покров кабелей состоит из слоя битума, полиамидной ленты или ленты ПВХ, ПЭ или ПВХ шланга. Пластмассовый шланг герметичен по всей длине и плотно прилегает к битумному составу и пластмассовым лентам. ПВХ, полиамидные и другие ленты накладывают на кабель с перекрытием предыдущего витка последующим не менее 10 мм по ширине. Наружные покровы из ПВХ шланга поверх брони силовых кабелей придают им свойства не распространять горение, поэтому такие кабели пригодны для применения наравне с кабелями, имеющими наружный покров из штапелированного стекловолокна и негорючего пропиточного состава.

Кабели с резиновой изоляцией для предохранения изоляции от воздействия света и нефтяных продуктов оплетают хлопчатобумажной пряжей. Для усиления механической защиты кабелей их оплетают льняной нитью.

Защитные покрытия с применением асбестовой нити обладают огнестойкостью, кислото- и щелочестойкостью, малой теплопроводностью.

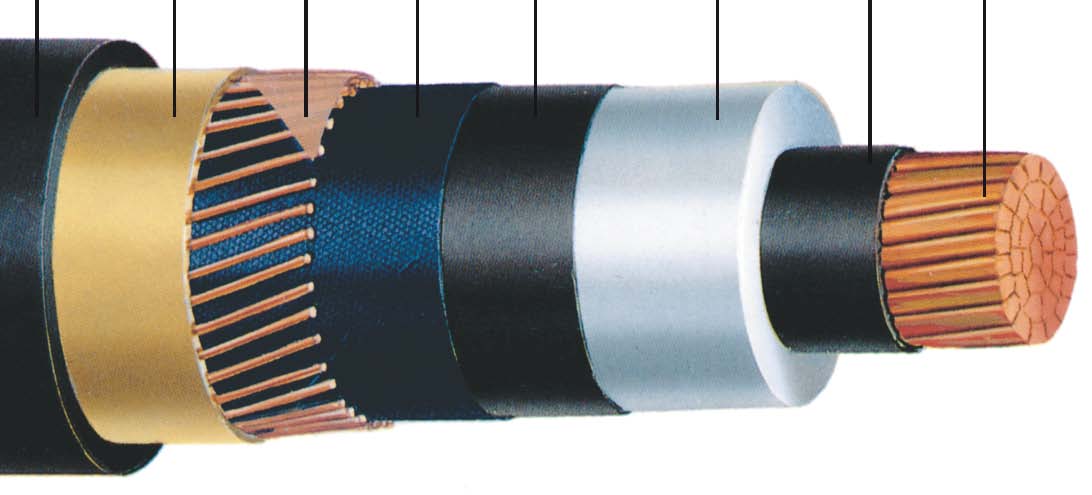

Одножильный кабель на напряжение 10 кВ

8 7 6 5 4 3 2 1

Конструкция

1. круглая медная или алюминиевая (многопроволочная или цельнотянутая) жила

2. полупроводящий слой по жиле

3. изоляция из сшитого полиэтилена

4. полупроводящий слой по изоляции

5. полупроводящая лента

6. экран из медных проволок и медная лента

7. разделительный слой

8. полиэтиленовая оболочка (усиленная полиэтиленовая оболочка с продольными ребрами жесткости) или оболочка из ПВХ пластиката пониженной горючести) Для обеспечения продольной герметизации экрана взамен полупроводниковой ленты может использоваться водонабухающая полупроводящая лента, а взамен разделительного слоя – слой из водонабухающей ленты.

1.2. Маркировка силовых кабелей

Маркировка силовых кабелей включает буквы, указывающие на материал, из которого изготовлены токопроводящая жила, ее изоляция, оболочка и тип защитного покрова (помним о том, что из любого правила есть исключения, а значит не любую марку кабеля можно разложить по буквам).

• медные токопроводящие жилы не обозначаются специальной буквой,

• алюминиевая жила обозначается буквой А, стоящей в начале обозначения.

• следующая буква в марке кабеля указывает на материал изоляции, причем:

• бумажная пропитанная изоляция не имеет буквенного обозначения

• для кабелей с бумажной изоляцией, пропитанной нестекающим составом, в начале маркировки ставится буква Ц,

• полиэтиленовая изоляция обозначается буквой П,

• полиэтилен вулканизированный – Пв (СПЭ-изоляция)

• поливинилхлоридная – В,

• резиновая изоляция – Р.

• Далее следует буква, соответствующая марке защитной оболочки:

А – алюминиевая

С – свинцовая

П – полиэтиленовая

В –оболочка из поливинилхлорида

Разберем несколько примеров:

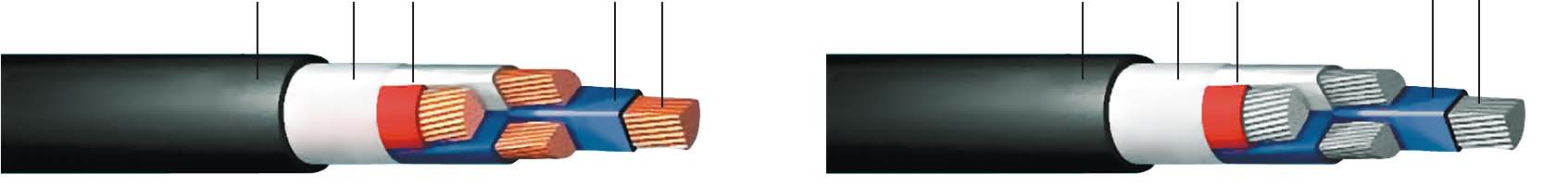

1. АВВГ: А – алюминиевые жилы, В – ПВХ(поливинилхлорид) изоляция, В – ПВХ оболочка, Г- кабель без защитного покрова (голый, т.е. без брони)

2. ВВГ – то же самое, только с медными жилами

ВВГ 4х70, ВВГнг 4х70, АВВГ 4х70, АВВГнг 4х70, ВВГнг - LS 4х70, ВВГнг - HF 4х70 АВВГнг 4х70, АВВГнг 4х70

3. АСБ: А – алюминиевые жилы, С – свинцовая оболочка, Б – броня из стальных лент, кабель с изоляцией из маслопропитанной бумаги.

4. СБ – то же самое, только с медными жилами

5.

   ЦААБ: Ц – нестекающий состав (кабель можно использовать для вертикальной прокладки), А - алюминиевые жилы, А – алюминиевая оболочка, Б – броня из стальных лент, кабель с изоляцией из маслопропитанной бумаги с нестекающим составом.

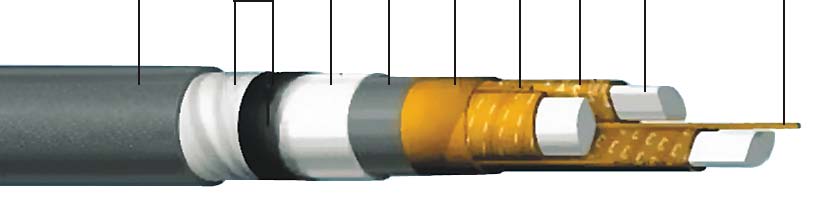

АСБ2л, ЦАСБ2л

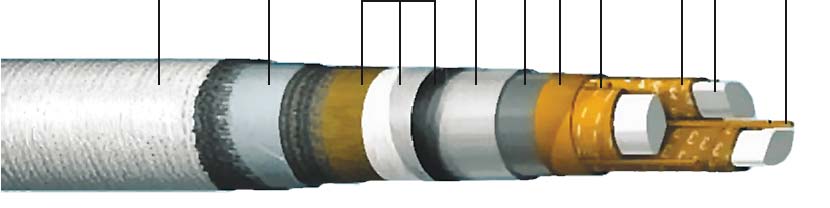

ААШв, ЦААШв

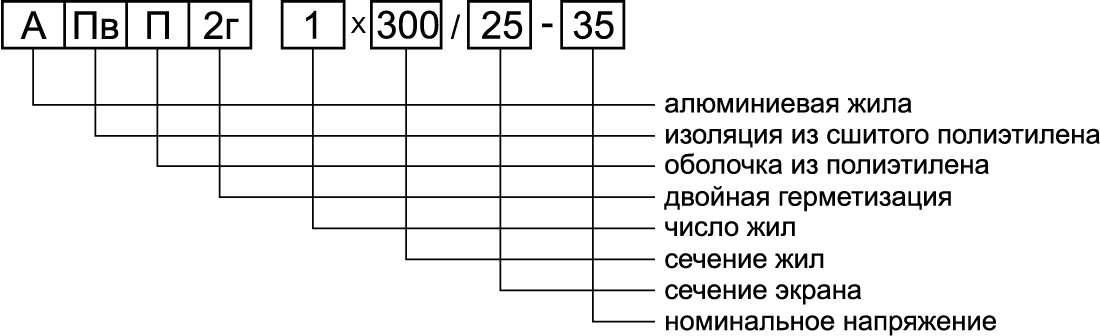

6. АПвП2г 1х300/25-35
