Введение

Кабельную продукцию в зависимости от конструкции подразделяют на кабели, провода и шнуры, в дальнейшем группы классифицируют в зависимости от материала изоляции, назначения и области применения.

Кабель – одна или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня.

Пример:

Провод – одна неизолированная или одна или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой.

Пример:

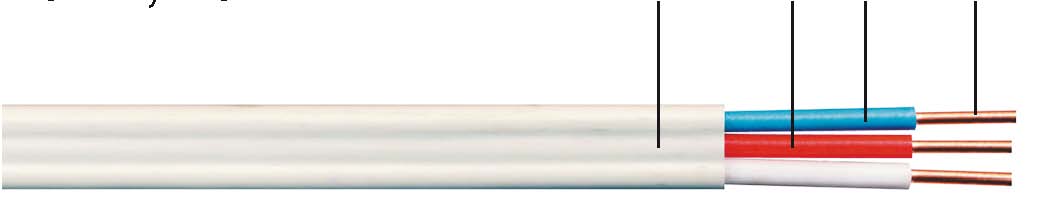

ПУНП, ПУГНП

4 3 2 1

• в проводах марки ПУНП жила однопроволочная,

• в проводах марки ПУГНП жила многопроволочная и соответствует классу не ниже 2 по ГОСТ 22483-77.

1. Токопроводящая жила – медная, круглой формы

2. Изоляция из ПВХ пластиката. Цвет изоляции не нормируется. При необходимости цвет изоляции, в том числе зелено-желтой жилы заземления и голубой нулевой жилы, оговаривается при заказе. Радиальная толщина изоляции – не менее 0,3 мм.

3. Расположение в проводе – 2 или 3 изолированные жилы уложены параллельно.

4. Оболочка из пвх пластиката, наложена на параллельно уложенные изолированные жилы. Радиальная толщина оболочки – не менее 0,5 мм.

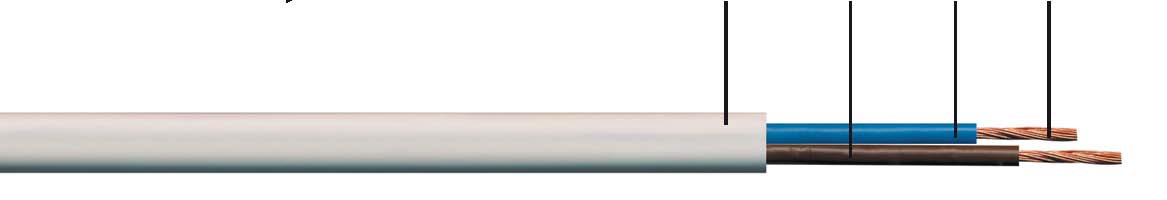

Шнур – две или более изолированных гибких или особо гибких жил до 1,5 кв. мм, скрученных или уложенных параллельно, поверх которых в зависимости от условий эксплуатации могут быть наложены неметаллическая оболочка и защитные покрытия. По сути, шнур – это провод повышенной гибкости, служащий для соединения с подвижными устройствами.

Пример:

ШВВП 2х0,75

4 3 2 1

2. Изоляция из пвх пластиката. Цвета изоляции жил в шнурах указаны в Приложении.

3. Расположение жил – изолированные жилы расположены параллельно.

4. Оболочка из пвх пластиката.

1. Токопроводящая жила медная или медная луженая (по требованию потребителя, при заказе к марке добавляют букву «л»), круглой формы, многопроволочная класса 5 по гост 22483.

Основными элементами всех типов кабельно-проводниковой продукции являются:

Изоляция

Токопроводящая жила

Заполнение

Экраны

Оболочки

Токопроводящие жилы предназначены для прохождения электрического тока и делятся на основные, нулевые и заземления. Основные жилы предназначены для выполнения основной функции кабеля – передачи по ним электроэнергии. Нулевые жилы предназначены для протекания разности токов фаз (полюсов) при неравномерной их нагрузке, поэтому могут иметь меньшее сечение, чем основнные жилы. Они присоединяются к нейтрали источника тока, имеют отличительный голубой цвет. Жилы защитного заземления являются вспомогательными и предназначены для соединения не находящихся под рабочим напряжением металлических частей электроустановки, к которой подключен кабель, с контуром защитного заземления источника тока. Для токопроводящих жил используется медная, алюминиевая и стальная проволока, а также проволока из сплавов. Жилы заземления – желто-зеленые.

В стандартах или технических условиях на кабели, провода и шнуры указываются материал жилы и класс.

Класс металла определяет его гибкость: чем выше класс, тем гибче жила. Медные и алюминиевые жилы, предназначенные для кабелей и проводов стационарной прокладки, подразделяют на классы 1 и 2, а для кабелей, проводов и шнуров нестационарной прокладки и стационарной прокладки, требующей повышенной гибкости при монтаже и вибростойкости, - на классы 3 - 6.

Токопроводящие жилы могут отличаться по материалу жилы:

Медная алюминиевая

ВБбШв 4х120 АВВГ 4х120

по структуре жилы:

многопроволочная (мп) однопроволочная

по форме жилы:

секторная круглая

Изоляция служит для обеспечения необходимой электрической прочности токопроводящих жил кабеля по отношению друг к другу и к заземленной оболочке.

Расцветка изоляции в зависимости от назначения жилы:

желто-зеленая жила заземления

ПВ-3 1х6 ж/з

голубая-нулевая жила

ПВ1 1х50 г

ПВ1 1х10б

белая, красная, черная-

фазные жилы

ПВ1 1х50к

ПВ1 1х6 ч

Заполнение позволяет легко и удобно разделывать кабель при монтаже, повысить пожаробезопасность кабеля, увеличить его гибкость, придать круглую форму.

ВВГз 4х2,5 – ПВХ пластикат или невулканизированная резина

ТППэпЗ 30х2х0,5 – гидрофобный заполнитель

NYM 3х2,5 – мелонаполненная резина

Экраны используются для защиты внешних цепей от влияния электромагнитных полей токов, протекающих по кабелю, и для обеспечения симметрии электрического поля вокруг жил кабеля.

(А)КВВГЭ

АСБ2 л-10 3х185

Защитные покровы предназначены для защиты кабеля от различных внешних воздействий. В зависимости от конструкции кабеля в защитные покровы могут входить подушка, бронепокров и наружный покров.

По конструкции кабели могут иметь заполнители, предназначенные для устранения свободных промежутков между конструктивными элементами кабеля в целях герметизации, придания необходимой формы и механической устойчивости конструкции кабеля.

К защитным покровам относятся различные виды брони:

АСБ, ВБбШв – броня из стальных оцинкованных лент

АСП - броня из стальных оцинкованных проволок

АСК - броня из стальных оцинкованных проволок для прокладки в воду

Оболочки защищают внутренние элементы кабеля от увлажнения и других внешних воздействий.

Оболочки можно разделить на подгруппы:

Металлические Алюминиевые - ААБл-1 4х185

(кабели БПИ) Свинцовые – АСБл-1 4х150

Пластмассовые Шланговый ПВХ пластикат – (А)ВВГ; (А)КВВГ

• ПВХ пониженной горючести (А)ВВГнг; (А)ВБбШнг

• ПВХ с низким газо-дымовыделением (А)ВВГннг-LS

• ПВХ безгалогенный (А)ВВГнг-LS HF

• ПВХ не поддерживающий горение (А)ВВГнг-LS FR

Полиэтиленовые: ТППэп; ТРП; СИПт;

Оболочки АПвПг; АПвБбШп

Резиновые Шланговая резина – КГ; КОГ; РПШ

Оболочки *хладостойкое исполнение – КГхл; РПШМ

*тропическое исполнение – КГ-т
