5.4.4.Шпоночные соединения.

Шпоночные соединения применяются для передачи крутящего момента и координации детали на плоскости в определённом положении. Шпонки используют в малонагруженных соединениях. Недостатком шпоночных соединений является малая несущая способность, ослабление валов шпоночными пазами, концентрация напряжений из-за неблагоприятной формы шпоночных пазов, низкая технологичность. Особенно резко шпонки ослабляют полые валы, у которых отношение диаметра отверстия к диаметру вала

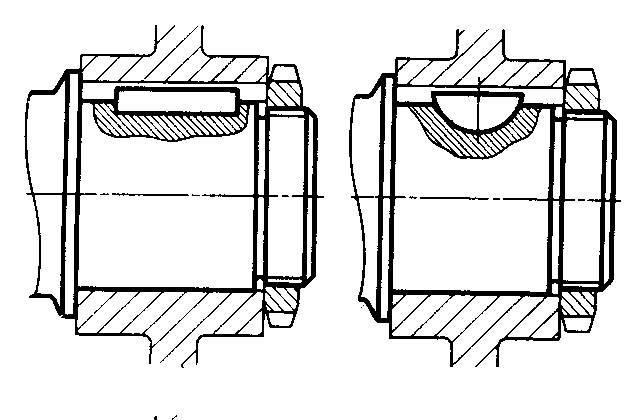

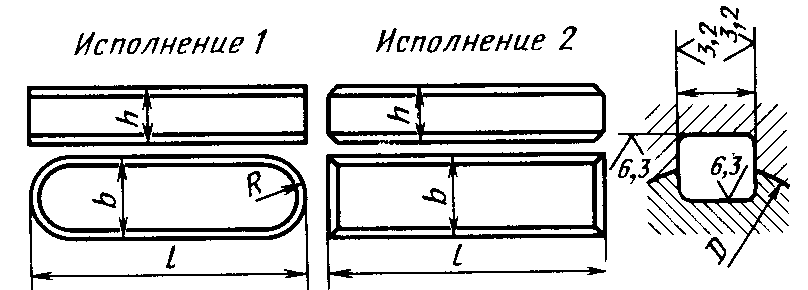

d/D0,5.По своей конструкции шпонки бывают: призматические (а),сегментные(б) , клиновые(в) Рис.5.31.

а б

в

Рис.5.31.

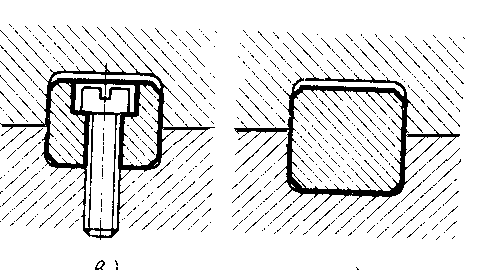

При сборке шпонка устанавливается в паз вала, ступицы или на плоскости с определённой посадкой.Рис.5.32. Наиболее часто применяются призматические и сегментные шпонки.

Рис.5.32.

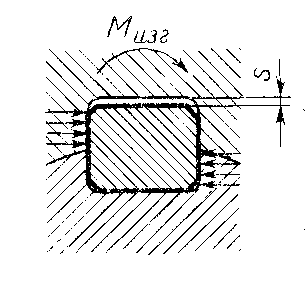

Шпонки входят в паз так, что между её верхней плоскостью и дном паза ступицы оставляют зазор s Рис. 5.33.

а б

Рис.5.33. Рис.5.34. . Рис.5.35.

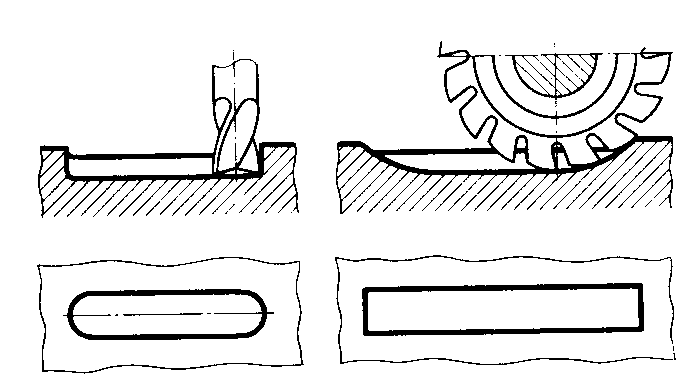

Шпоночные пазы на валу или плоскости обрабатывают фрезерованием пальцевой или дисковой фрезой Рис. 5.34. ,а в ступице колеса долблением или протягиванием.

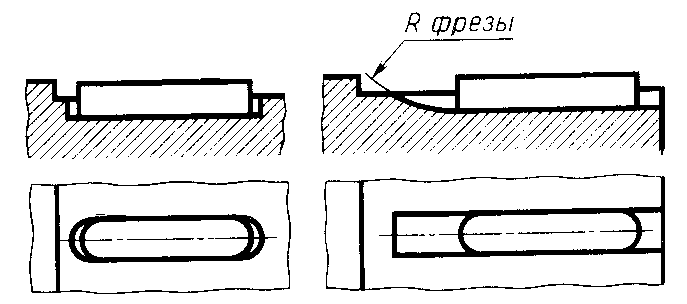

Пазы на валу бывают закрытого (а) и открытого (б) типа Рис.5.35. Паз открытого типа выходит до торца вала.

В зависимости от назначения, условий работы тип посадок и точность изготовления шпоночных пазов и шпонок определяется по справочной литературе.

5.4.5. Шлицевые соединения.

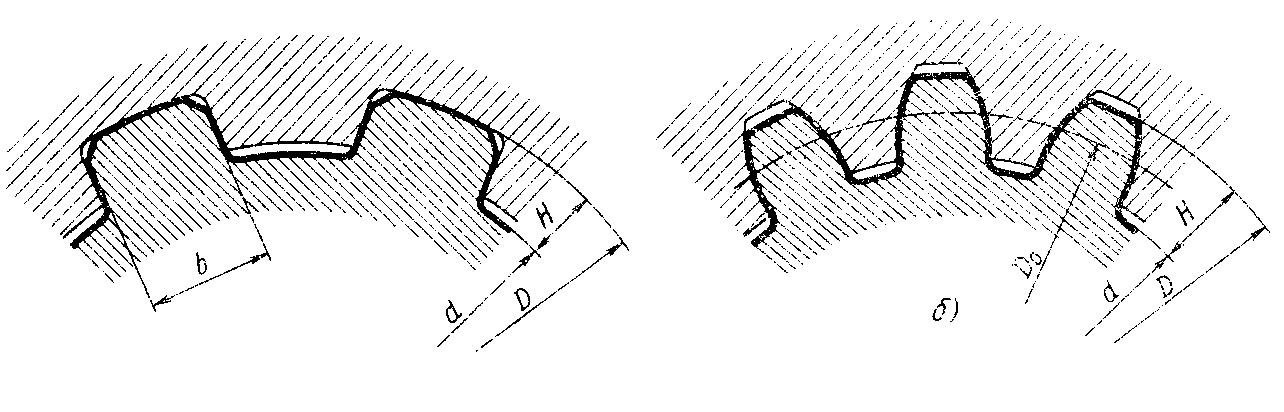

Шлицевые соединения применяются для передачи больших крутящих моментов и имеют преимущества перед шпоночными. В установках ЛА наиболее часто применяются щлицевые соединения с прямобочными и эвольвентными шлицами.Рис.5.36.

Рис.5.36.

Современные методы обработки внутренних щлицев (протягиввание; шлифование центрирующих поверхностей) и наружных шлицев (фрезерование червячными фрезами и срогание долбяками методом обкатки; наружное протягивание; шлифование центрирующих поверхностей и рабочих граней шлицев) обеспечивает высокую точность и взаимозаменяемость шлицевых соединений.

Прямобочные шлицы наиболее часто центрируют по внешнему диаметру вала, такая центровка является наиболее технологична Рис.5.37, эвольвентные шлицы центрируются по боковой поверхности.

Рис.5.37.

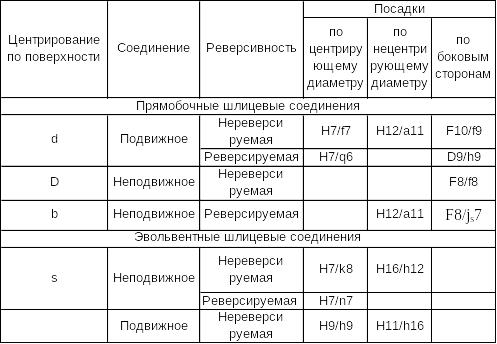

В таблице 1. приведены рекомендуемые поля допусков и посадок для шлицевых соединений.

Таблица 1.
