4.2.8. Особенности конструирования литых деталей.

При изготовлении литых деталей в кокиль и литьем под давлением необходимо учитывать следующие особенности металлических форм. Формы практически неподатливы. Металл, заливаемый в металлическую форму, ох­лаждается быстрее, чем при литье в песчаные формы, вследствие чего по­вышается возможность появления внутренних напряжений в отливке. Поэтому нельзя допускать в отливках резких переходов от толстой стенки к тонкой и острых углов; радиусы галтелей должны быть в 1,5 раза больше, чем радиусы при литье в песчаные формы. Жидкий сплав, протекая по металлической форме, охлаждается интенсивно и теряет жидкотекучесть, поэтому при литье в кокиль минимальная толщина стенок должна быть больше (см. таблицу). Необходимо также учитывать особенности литья в металлические формы при определении других конструктивных элементов (уклонов стенок по высоте, размеров отверстий и резьб, глубины резьб) для выполнения отверстий и резьб металлическими стержнями.

Меньшие значения относятся к малогабаритным отливкам, большие — к

крупно­габаритным.

Конструктивные размеры отливок при литье в металлические формы
Сплавы	Уклон стенок от высоты, %		Размер отверстии, мм				Минимальная толщина стенки отливки, мм
	наружный	внутрен- ний		Минималь ный диаметр	Максимальная глубина			При литье в кокиль	При литье под давлением
					не про- ходная	про- ходная
Цинковые	0,5	0.2—2,0*		1,0	6	2		2.5—3*	1.5—3
Магниевые	0.5—1,0*	1—3		2.5	6	10		2.5—4	1.5—3
Алюминиевые	0.5—1,0	1—3		2.5	3	5		2.5—О	1,6—4
Медные	0.5—1,0	1—3		3'	3	4		3.0—1Й	1,5—4,0
Чугунные	(1.4	2—6		В	3	4		3.5—15	1.5—4.0
Стальные	0,4	2—6		3	3	4		6,0—25	1,5—4,0

4.2.9. Технологичность деталей получаемых литьём.

П ри конструировании деталей изготавливаемых из заготовок получаемых литьём необходимо учитывать способ литья, механические и эксплуатационные свойства. Отливка должна иметь форму близкую к форме готовой детали, высокую размерную точность, минимальный припуск на механическую обработку и требуемую чистоту поверхности. Все литейные сплавы можно разделить на пять групп: стали и чугуны; бронзы и латуни; сплавы алюминия; магниевые сплавы; сплавы на основе титана, хрома, цинка и др. металлов. В зависимости от габаритов, массы и сложности конструкции, серийности, применяются различные методы литья, в частности: в песчаные формы, в кокиль, под давлением, по выплавляемым моделям, в оболочковую форму.

Литейные сплавы обладают широким диапазоном

механических и физических свойств. В процессе проектирования детали необходимо учитывать механиче Рис. 3.2.10 ские свойства литейного материала и его пластичность. На графике Рис.3.2.10 приведены зависимости прочности и пластичности для различных марок литейных сплавов. Как видно из графика наибольшей пластичностью и достаточной прочностью обладают углеродистые стали. Легированные стали и высокопрочный чугун имеют высокую прочность и относительно невысокую пластичность (удлинение 5-10%).

Для обеспечения технологичности конструкции детали она должна отвечать следующим требованиям:

- иметь простые внешние обводы, без резких углов, высоких рёбер и выступов, минимальное количество внутренних полостей;

- обеспечивать направленную кристаллизацию металла;

- предусматривать технологические уклоны и минимальную механическую обработку;

- толщины стенок должны иметь оптимальную величину, в соответствии с выбранным методом литья и требуемой прочностью и жёсткостью детали.

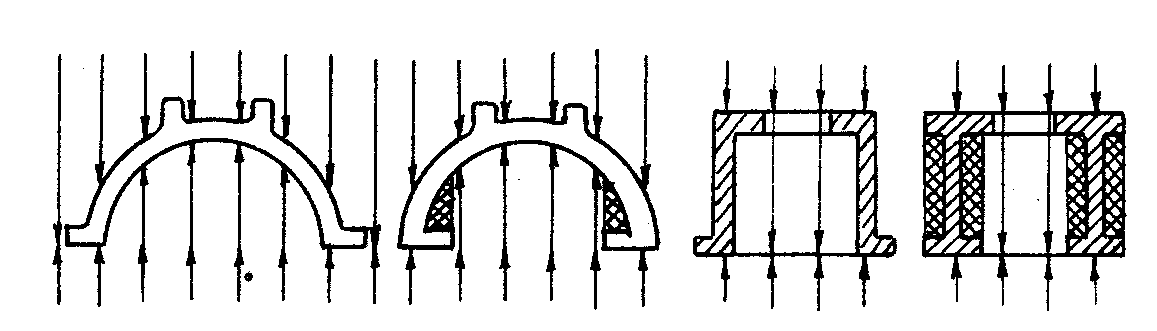

При литье в песчаные формы, конструкция отливки должна обеспечивать минимальное количество плоскостей разъёма модели и формы. Желательно иметь одну плоскость разъёма формы и при конструировании литой детали руководствоваться правилом теней рис.3.2.11

Рис.3.2.11

Поверхности отливок, перпендикулярные плоскости разъёма формы, должны иметь конструктивные уклоны, обеспечивающие свободное извлечение модели. Для отливок, получаемых в песчаных формах, конструктивные уклоны назначаются в соответствии с данными таблицы 1.

Чтобы не допускать возникновения внутренних напряжений в отливке необходимо обеспечить одинаковую скорость её охлаждения во всех сечениях. Для этого предусматривают плавные переходы между различными сечениями, рёбра жёсткости в опасных сечениях, утолщение краёв отливок и окон ( см.табл. 2).

Таблица 2

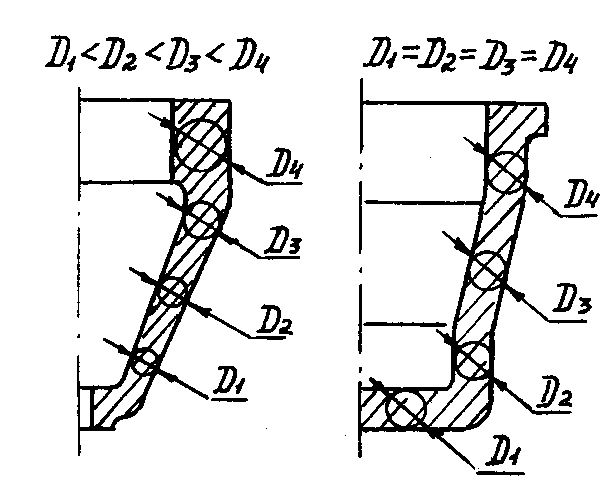

Конфигурация отливки должна способствовать одновременному или последовательно направленному затвердеванию металла. В первом случае необходима наибольшая равномерность сечений. Во втором случае постепенное увеличение стенок в желательном направлении затвердевания, по мере приближения к прибыли, утолщению рис.3.2.12

Рис.3.3.12

Наименьшая толщина стенок отливки должна выбираться с учётом марки сплава, размеров отливки и способа её изготовления (см.табл. 3)

Таблица 3

При резком переходе от тонкой стенки к толстой возникают усадочные напряжения в результате могут образовываться трещины. Для предотвращения данного явления необходимо предусматривать плавные переходы от одной стеки к другой рис.3.2.13.

Рис.3.2.13.
