3. Основы расчета сухого во

Необходимая поверхность охлаждения сухого ВО может быть определена из выражения:

_∆t – среднелогарифмическая разность температур воздуха и охлаждающей среды

k – коэффициент теплопередачи.

При определении k используют те же соображения, что и при расчете испарителей. Существенно больше остальных оказывается тепловое сопротивление теплоотдаче от воздуха к стенке трубы 1/α. В случае точных расчетов учитывают все составляющие, в случае приближенных – считают, что k=α. При мокром процессе охлаждения коэффициент α от воздуха к поверхности стенки будет больше, чем при сухом.

Количество тепла, отдаваемое сухим воздухом 1м² охлаждающей поверхности

Q_сух=α(t_m-t_k)

α – определяют по опытным формулам N_u=f(Re).

В соответствии с законом Дальтона количество выпавшей влаги на 1м²

– коэффициент испарения (конденсации)

- влагосодержание насыщенного воздуха при t_k.

Количество тепла, отдаваемого влажным воздухом 1м² охлаждающей поверхности:

i_k=t_k - температуре конденсации

Отношение тепла, отдаваемого влажным воздухом, к теплу, отдаваемому сухим воздухом, называется коэффициентом влаговыделения:

ξ=Q/Q_сух

Условный коэффициент теплоотдачи от влажного воздуха с учетом влаговыделений α_у=ξ·α

У оребренных ВО коэффициент влаговыделения несколько меньше, чем у гладкотрубных, т.к. температура поверхности ребер повышается от корня к периферии. Поэтому при расчете таких ВО температуру t_k следует принимать как среднюю для всей оребренной поверхности.

3. Основы расчета мокрого во

В мокрых воздухоохладителя ВО температура выходящего воздуха близка к температуре жидкости t_жидк., а процесс охлаждения воздуха заканчивается на кривой φ=0,95-0,97. Расход воды или рассола 1÷1,2л на 1кг воздуха. Эту величину называют коэффициентом орошения.

Для мокрых ВО очень трудно рассчитать величину теплопередающей поверхности. Поэтому за определяющую расчетную поверхность принимают площадь поперечного сечения ВО.

Исходное расчетное уравнение:

ξ – коэффициент влаговыделения;

_∆t – среднелогарифмическая разность t^° между воздухом и охлаждающей жидкостью;

F – площадь поперечного сечения корпуса ВО;

k_y – условный коэффициент теплопередачи, отнесенный к 1м² поперечного сечения корпуса ВО (определяется по опытным формулам).

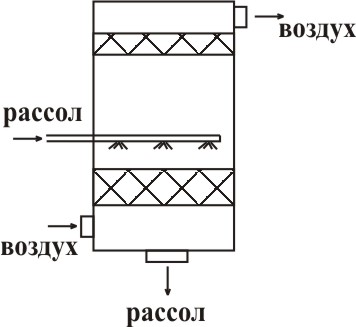

По опытным формулам определяют и сопротивление рабочего слоя колец (основного и отбойного). В мокрых ВО с насадкой применяют специальные кольца, высота которых равна диаметру. Это обычно фарфоровые кольца Ø 25 мм и толщиной 2-3мм. Толщина слоя колец - 200÷400 мм. Над слоем колец ряд перфорированных труб. Над оросительным устройством второй, отбойный слой колец 100-150 мм (сепарирующий). Пройдя рабочий слой отепленный рассол в виде дождя стекает в поддон, из которого удаляется насосом.
