Короткий опис призначення і властивостей функцій, що використовувались в лабораторній роботі для створення креслення.
Роздруковане креслення, виконане відповідно до варіанта.
Висновки про виконану роботу.
Захист роботи відбудеться при наявності електронного варіанта виконаного креслення і роздрукованого звіту.
Лабораторна робота №12
Тема роботи: Побудова двох основних видів креслення та складного розрізу в системі двовимірного моделювання КОМПАС-Графік.
Мета роботи: Поглибити просторове уявлення форми деталей, їх проекцій, правил побудови перерізів.
Хід роботи:
Згадати назви основних видів на кресленні й їх взаємозв’язок.
Побудувати два види заданої деталі.
Побудувати складний переріз заданої деталі.
Для виконання роботи необхідно ознайомитись із теоретичним матеріалом, що надасть викладач, і потім виконати креслення в системі двовимірного моделювання КОМПАС-Графік. Варіанти завдання приведені у додатках до лабораторних робіт. Після виконання роботи необхідно оформити звіт.
Зміст звіту:
Короткий опис призначення і властивостей функцій, що використовувались в лабораторній роботі для створення креслення.
Роздруковане креслення, виконане відповідно до варіанта.
Висновки про виконану роботу.
Захист роботи відбудеться при наявності електронного варіанта виконаного креслення і роздрукованого звіту.
Лабораторна робота №13
Тема роботи: Креслення різьбового з’єднання.
Мета роботи: Поглибити знання побудови різьбових з’єднань.
Хід роботи:
Згадати правила побудови різьбових з’єднань.
Накреслити окремо дві деталі з різьбовими поверхнями згідно з варіантом. На цьому ж листі накреслити ці дві деталі з’єднаними.
Для виконання роботи необхідно ознайомитись із теоретичним матеріалом, що надасть викладач, і потім виконати креслення в системі двовимірного моделювання КОМПАС-Графік. Варіанти завдання приведені у додатках до лабораторних робіт. Після виконання роботи необхідно оформити звіт.
Зміст звіту:
Роздруковане креслення, виконане відповідно до варіанта.
Висновки про виконану роботу.
Захист роботи відбудеться при наявності електронного варіанта виконаного креслення і роздрукованого звіту.
Лабораторна робота №14
Тема роботи: Креслення зубчастого колеса.
Мета роботи: Поповнити знання геометричних побудов циліндричного зубчастого колеса зовнішнього зачеплення.
Хід роботи:
Згадати основні закономірності побудови циліндричного зубчастого колеса зовнішнього зачеплення.
Розрахувати основні геометричні параметри зубчастого колеса згідно з варіантом завдання.
Накреслити зубчасте колесо за обчисленими даними.
Для виконання роботи необхідно ознайомитись із теоретичним матеріалом, що надасть викладач, і потім виконати креслення в системі двовимірного моделювання КОМПАС-Графік. Варіанти завдання приведені у додатках до лабораторних робіт. Після виконання роботи необхідно оформити звіт.
Зміст звіту:
Розрахунок параметрів зубчастого колеса.
Роздруковане креслення, виконане відповідно до варіанта.
Висновки про виконану роботу.
Захист роботи відбудеться при наявності електронного варіанта виконаного креслення і роздрукованого звіту.
Теоретичний матеріал
Зубчасте колесо (шестерня) – основна деталь зубчастої передачі у вигляді диска з зубами на циліндричній або конічній поверхні, що входять в зачеплення з зубами іншого зубчастого колеса. У машинобудуванні прийнято мале ведуче зубчасте колесо незалежно від числа зубів називати шестернею, а велике ведене – колесом. Проте часто всі зубчасті колеса називають шестернями.
Головний параметр зубчастого колеса – це модуль (m). Він стандартизований, визначається з міцнісного розрахунку зубчастих передач. Чим навантаженіша передача, тим вище значення модуля. Через нього виражається решта всіх параметрів. Модуль вимірюється в міліметрах.
Розрахунок геометричних параметрів зубчастого колеса необхідно вести за наступними формулами.
Ділильний діаметр, діаметр вершин та западин зубів:
;
;
,
де z – кількість зубів колеса.
Приблизний розрахунок діаметра вала для зубчастого колеса можна виконати за наступною формулою:
.
Отримане значення необхідно округлити до найближчого більшого, кратного п’яти.
Ширина зубчастого вінця:
.
Розміри маточини колеса:
;
;
,
але не менше 8 мм;
;
,
але не менше 10 мм;
,
але не менше 10 мм;
.
Розмір фаски:
.

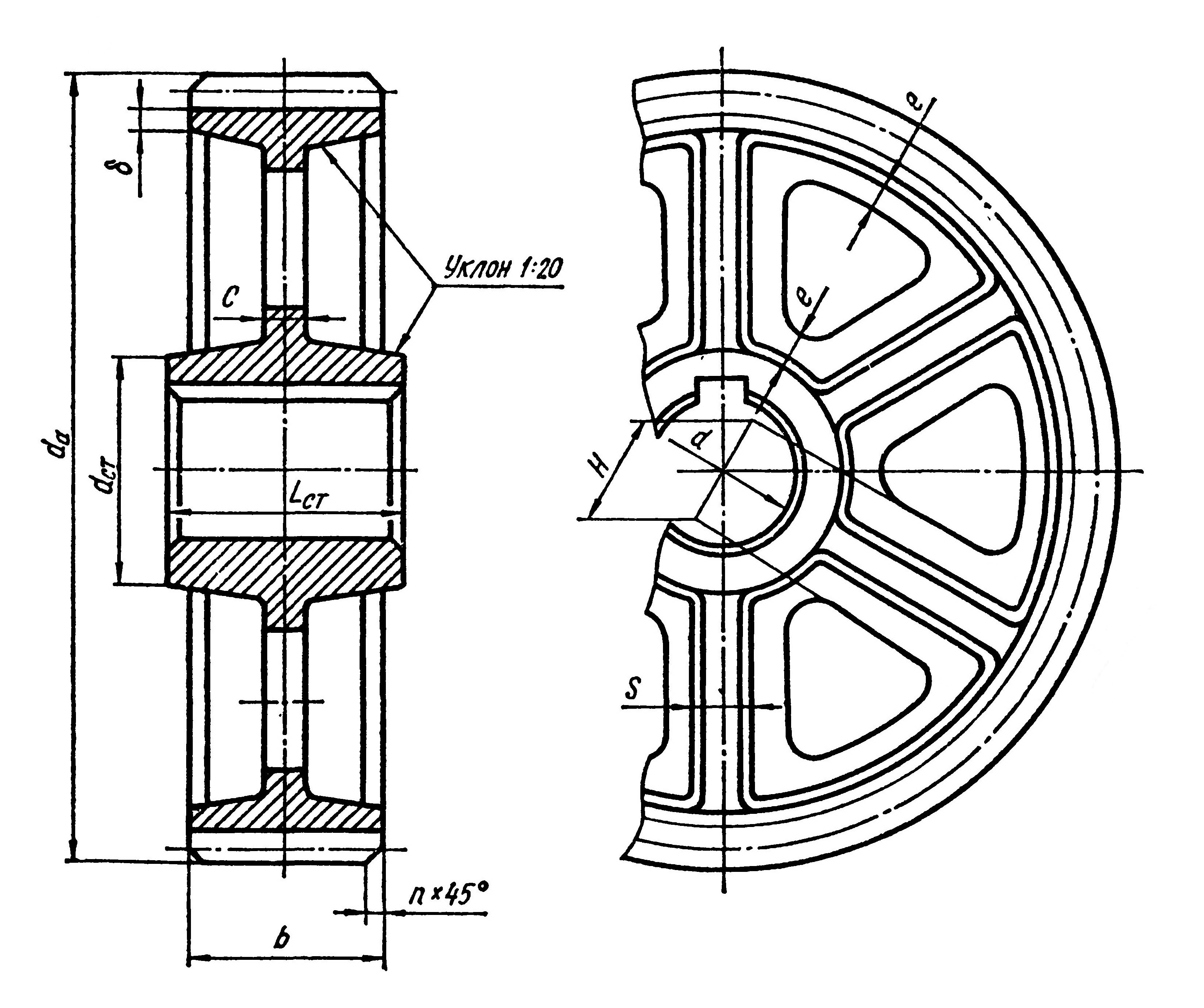

Розташування всіх геометричних параметрів можна знайти на рисунку 1.
Розраховані параметри необхідно вказати в таблиці на кресленні. Приклад заповнення показаний в таблиці 1.
Рисунок 1 – Циліндричне зубчасте колесо
Таблиця 1 – Параметри зубчастого колеса
Модуль |
m |
|
Кількість зубів |
z |
|
Нормальний вихідний контур |
- |
ГОСТ13766-81 |
Коефіцієнт зміщення |
∆ |
0 |
Ступінь точності |
|
8-7-7-D |
Ділильний діаметр |
d |
|
