МЕТОДИЧНИЙ ПОСІБНИК
по курсовому проектуванню з дисципліни
‘‘Програмно-апаратні засоби локальних комп’ютерних мереж’’
на тему “Проектування локальної комп’ютерної мережі”
для студентів спеціальності: 5.05090308 “Монтаж, обслуговування та експлуатація апаратних засобів інформатизації”
Розглянуто та затверджено
на засіданні циклової комісії
апаратних засобів інформатизації
Протокол № ___ від______2013р.
Голова циклової комісії
___________ Пелещак Б. М.
Львів 2013
Укладачі: викладачі ЛК ДУІКТ ___________ Юнак О.М. ________ Метлевич Я.Р.
Рецензент
______________________________
Загальні методичні рекомендації по виконанню курсового проекту (кп)
Даний курсовий проект має на меті поглибити вивчення дисципліни “Програмно-апаратних засобів локальних комп’ютерних мереж” за рахунок творчої ініціативної роботи студентів над проектуванням локальної комп’ютерної мережі. В процесі проектування студенти знайомляться з загальним алгоритмом проектування комп’ютерних мереж, методикою розрахунку мережевих параметрів та побудовою топологічної схеми мережі. Набуті в ході курсового проектування знання і навички складають основу для кваліфікаційного рівня “Молодший спеціаліст”, спеціальності 5.05090308 “Монтаж, обслуговування та експлуатація апаратних засобів інформатизації”.
Курсове проектування передбачає послідовне виконання по етапам.
Вихідні дані для виконання курсового проекту вибирають згідно групи та порядкового номеру навчального журналу, дані поданні в додатку 1, додатку 2.
Курсовий проект по змісту і структурі повинен включати пояснювальну записку і графічну частину.
Пояснювальна записка повинна включати текстову частину, розрахункову частину, а графічна – необхідні графіки, рисунки, діаграми.
Курсовий проект повинен складатися з наступних розділів:
Вступ
Аналіз вихідних даних
Вибір мережевої технології (технологій)
Розрахунок і планування середнього трафіку та коефіцієнта використання мережі
Вибір топології мережних з'єднань та необхідного мережевого обладнання
Визначення переліку використовуваного програмного забезпечення та апаратної платформи.
Висновки
Перелік посилань
Порядок оформлення курсового проекту (кп)
Курсовий проект виконується згідно Держстандарту. Оформлення здійснюється на одній стороні стандартного листа формату А4 (297×210 мм) чорними чорнилами рукописним текстом, або друкованим шрифтом Times New Roman 14. Кожен лист курсового проекту пронумерований, нумерація сторінок виконується арабськими цифрами, починаючи “Зміст” третьої сторінки.
КП включає: титульний лист, завдання з вихідними даними на проектування, лист із змістом, листи з пояснювальною розрахунковою, графічною та довідниковою літературою в яких вказуються розділи та підрозділи курсового проектування.
Загальний об’єм курсового проектування повинен складати до 25 сторінок друкованого тексту. Розрахункова частина повинна складати 25-35% від загального обсягу курсового проектування.
Вступ до КП по своєму об’єму повинен бути не більше 1-2 сторінок і відображати перспективи розвитку апаратно-програмних засобів комп'ютерних мереж. Коротко також необхідно сформулювати конкретну задачу курсового проекту.
Пояснювальна записка включає в собі текстову частину і розрахункову, які поділяються на розділи. Кожен розділ має свій порядковий номер і назву. Розділи починаються з нової сторінки. В кінці відповідних розділів необхідно додати графічний матеріал.
При виконанні розрахункової частини записується формула, нумерується відповідно до розділу, приводиться пояснення та числові значення величин у формулі. Таблиці повинні мати порядковий номер, а також зверненням номеру в тексті.
Графічний матеріал виконується на окремому аркуші. На кожному аркуші вказується номер рисунка та назва, а також проводиться звернення в тексті на номер рисунка.
В кінці проекту подається перелік посилань, які були використані при виконанні курсового проекту.
Вступ
Апаратно-програмні засоби комп'ютерних мереж, оновлюються з великою швидкістю і потребують оновлення проектів мережі в короткі терміни і з меншими витратами.
В даний час не існує загальноприйнятих підходів і методологій проектування локальних мереж. Для того, щоб було простіше розібратися в існуючих підходах і методологіях проектування локальних мереж пропонується наступна класифікація.
Методології побудови локальних комп'ютерних мереж умовно можна розбити на два класи. Перший клас включає в себе методології, основою яких є використання набору стандартних рішень при побудові мереж (під стандартними рішеннями маються на увазі рішення, пропоновані відомими компаніями - Cisco, HP, і т.д.). Даний клас методологій характеризується відносно низьким рівнем витрат на проектування, однак отримана мережа може не повною мірою відповідати поставленим вимогам. Мережі, побудовані з використанням методологій другого класу, містять крім стандартних рішень ще й унікальні розробки, які дозволяють максимально адаптувати мережу до структури бізнес-процесів підприємства.
При такому підході локальна мережа представляється у вигляді багатошарової піраміди. В основі піраміди, що представляє локальну мережу, лежить шар комп'ютерів - центрів зберігання і обробки інформації, і транспортна підсистема (рис. 1.1), що забезпечує передачу інформаційних пакетів між комп'ютерами. Над транспортною системою працює шар мережевих операційних систем, який організовує роботу додатків в комп'ютерах і надає через транспортну систему ресурси свого комп'ютера в загальне користування. Над операційною системою працюють різні додатки, цей клас системних додатків звичайно виділяють в окремий шар локальної мережі. На наступному рівні працюють системні сервіси, які, користуючись СУБД, як інструментом для пошуку потрібної інформації серед мільйонів і мільярдів байт, збережених на дисках, надають кінцевим користувачам цю інформацію в зручній для прийняття рішення формі. До цих сервісів відноситься служба WWW, система електронної пошти та багато інших. Верхній рівень локальної мережі представляють спеціальні програмні системи, які виконують завдання, специфічні для даного підприємства. Прикладами таких систем можуть служити системи автоматизації банку, організації бухгалтерського обліку, і т.д. Кінцева мета локальної мережі втілена в прикладних програмах верхнього рівня відповідного профілю. Основна особливість такого підходу - використання набору стандартних готових рішень як будівельних блоків для створення мережі. Представлення локальної мережі у вигляді багатошарової піраміди не дає чіткої відповіді як будувати мережу. Даний підхід має право на існування і найбільш ефективний при побудові нескладних корпоративних мереж.

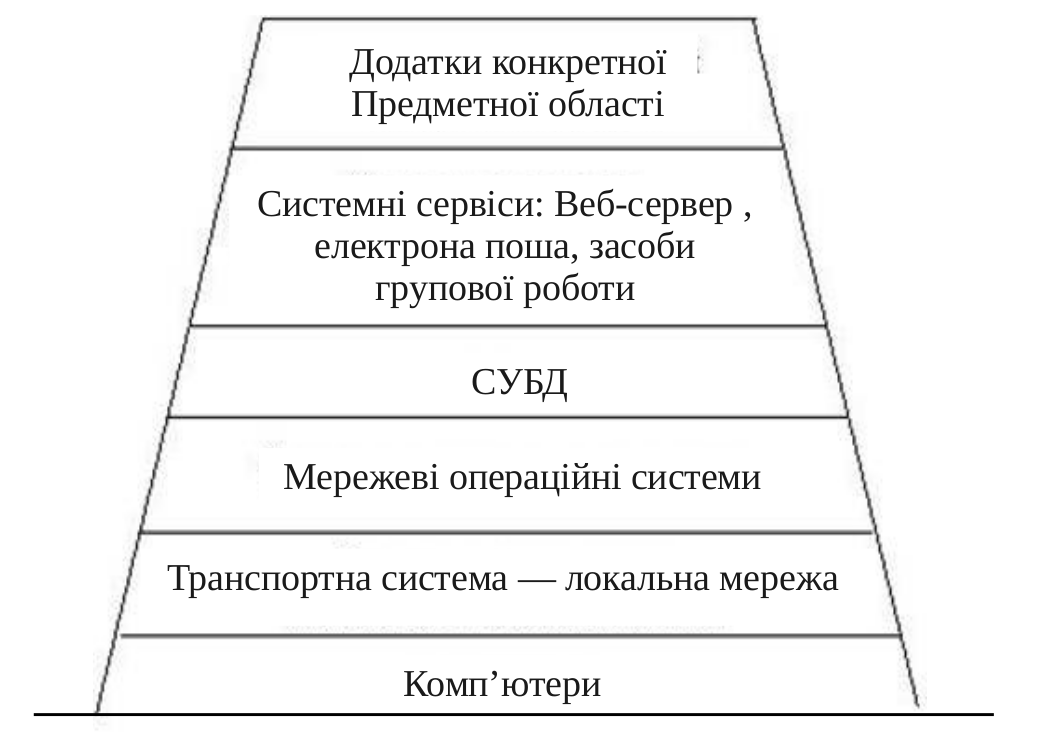

Рисунок 1.1 - Ієрархічна структура локальної мережі
