1.Субъективные (визуальные) методы

Метод первый (рис.1) Сравниваемые источники, т.е. образцовая и исследуемая лампы, с силой света J₀ и J_х установлены по обе стороны от фотометрической головки и неподвижно закреплены. Добиваются равенства яркостей полей сравнения фотометрической головки путем её перемещения относительно этих источников света, что в идеальном случае соответствует равенству освещенностей двух сторон испытательной пластины. Зная расстояние l₀ и l_x от источника света до испытательной пластины головки, определяют силу света неизвестного источника из соотношения:

l_x²

J _x  J₀  ; (4)

l₀²

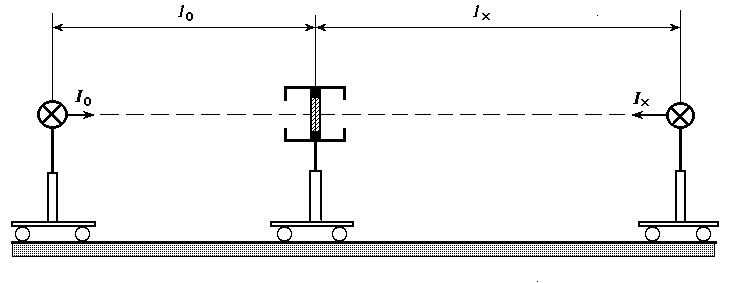

Рис. 1. Схема измерения силы света по методу

непосредственного сравнения.

Однако испытательная пластина может иметь неодинаковые для её двух сторон коэффициенты отражения. Кроме того, потери света в двух оптических каналах фотометрической головки могут также оказаться неодинаковыми. Поэтому необходимо измерение силы света источников проводить сначала при одном положении головки, а затем головку повернуть на 180 вокруг поперечной оси, оттянув стопор на задней стенке корпуса головки. В этом случае удобнее пользоваться следующей формулой для расчета силы света J_x источника:

l_x1^, l_x2

J_x  J₀ ^____________ (5)

l₀₁^,l₀₂

где l₀₁ и l_x1 - расстояния до источников света от приемной пластины при одном положении головки,

l₀₂ и l_x2 - то же, но после поворота головки на 180 вокруг поперечной оси.

Метод второй . При необходимости, когда к измерениям силы света предъявляются повышенные требования точности, для устранения систематической погрешности, связанной с различием параметров оптических деталей фотометрической головки, используют cхему замещения (рис.2).

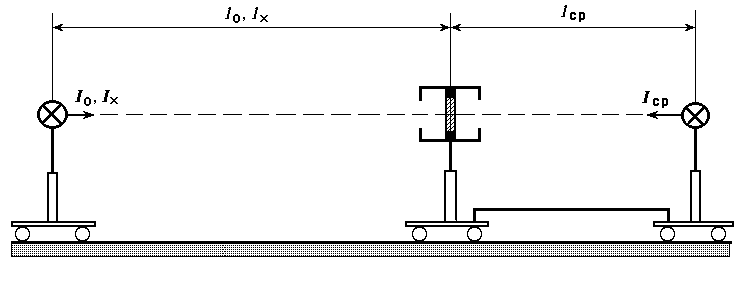

Рис.2. Схема измерения силы света по методу

замещения.

При фотометрировании по схеме замещения каретка с фотометрической головкой жестко связывается с кареткой, на которой устанавливается дополнительная лампа сравнения (обычно обе каретки просто неподвижно закреплены на скамье). Перемещением другой каретки, с установленной на ней образцовой лампой, добиваются выравнивания яркостей полей сравнения. При этом имеет место равенство:

l₀²

J₀ = С ^. J_cp^{-------------} ; (6)

l_cp²

где C - коэффициент, зависящий от соотношения потерь света в двух оптических каналах фотометрической головки;

l_cp - расстояние от лампы сравнения до пластины головки;

J_cp - сила света лампы сравнения.

Затем вместо образцовой лампы на ту же каретку устанавливается исследуемая. После достижения равенства яркостей полей сравнения путем перемещения каретки с исследуемой лампой выполняется соотношение:

l_x²

J_x = С ^. J_cp^{----------------} ; (7)

l_cp²

Решая совместно (6) и (7) получаем

l_x²

J_x = J₀ ^{--------------} ; (8)

l₀²

Таким образом, использование данного метода позволяет исключить влияние систематической погрешности, вызванной несовершенством фотометрической головки и учитываемой коэффициентом С. Также надо отметить, что как видно из (8), при измерениях по схеме замещения сила света лампы сравнения и расстояние l_cp не играют cущественной роли при определении силы света испытуемого источника.
