Содержание

Введение……………………………………….……………….…...…...	5
Основная часть.……………………….………………………..……..... 2.1 Анализ аналогов…………………………………………………..... 2.2 Выводы по итогам анализа …………………….……….………..... 3 Идейно-художественная составляющая павильона для выставки…………………………………………………………... 3.1 Внутренние составляющие павильона…………………….…........ 3.2 Тенденции и задачи современного строительства………….……. 25	12 18 24 23 25
4 Конструктивный раздел…………………………………………….....	25
4.1 Общие характеристики……………………………………….……..	25
4.3 Конструктивные решения…………………...………………….…..	31
4.4 Используемые материалы……………………………...……….…..	37
5 Экономический раздел…………………………………………...…..	39
5.1 Введение…………………………………………………………....	39
5.2 Структурная составляющая стоимости возведения объекта ……………………………………………………………. 5.3 Техническо-экономический расчет…………...…………….…….	39 41
5.4 Экономическое обоснование…………………..…………….……	44
Заключение…………………………………………………………………..	46
Список используемой литературы и интернет-источников…………..	47

Введение

На сегодняшний день тематика Экспо чрезвычайно актуальна. Прежде всего благодаря тому, что Казахстан будет являться страной проводящей предстоящую выставку EXPO 2017.

Экспозиции под руководством Международного выставочного бюро делятся на две категории :

-Всемирные универсальные выставки

-Специализированные международные выставки

Продолжительность первых около полугода и проходят они раз в 5 лет, при этом не существует ограничений в их размерах и тематической направленности. Специализированные международные выставки проводятся во временных интервалах между выставками Всемирными их продолжительность составляет около 3 месяцев. Именно такая выставка будет проводиться в Казахстане в 2017 году. Тематика- «Энергия будущего». Ведущие умы человечества со всего мира продемонстрируют свои наработки и продвижения в области чистой энергетики. Тематика  предстоящей выставки «Энергия Будущего» может стать объединяющим фактором сосредоточения последних мировых технологических исследований и инноваций, энергосберегательных технологий, новых исследований в использовании других энергетических запасов, имеющих возможность сбора и потребления энергии солнца, ветра, моря, океана и даже термальных вод. На время того как будет проходить выставка, Астана станет местом для показа и обмена опытом мировых достижений в этой, пока еще молодой, отрасли интересов человечества.

Проведение всемирных выставок началось в 1851 году . В этом году была проведена всемирная промышленная выставка. Площадкой для нее была столица Англии - Лондон. Со временем потребность и популярность всемирных выставок в мировом сообществе только росла. Проведение и сопричастность к выставкам такого уровня дает множество возможностей всем ее участникам. Это уникальное событие способствующее развитию мировых технологий, культуры, опытообмена. Они являются своего рода катализатором в мировом развитии в целом.

Тематика EXPO так же не оставалась без внимания и интереса со стороны архитекторов и дизайнеров. Примеров интереса среди мировых метров архитектуры довольно много. Взарубежной практике внимание этой теме уделялось: Ле Корбюзье, Мис Ван Де Роэ, Норман Фостер, Б. Фуллер и многие другие.

В практике СНГ ярких примеров нет, но они существовали во времена существования СССР, примером могут служить павильоны архитекторов В.Посохина, А.Свирского, Мельникова К.С., они в полной мере отражали культуру и самобытность всей огромной страны, непосильная задача на первый взгляд. Внешний облик каждый раз в той или иной степени отражал советскую идеологию.

Их сооружения сами становились экспонатами выставки и на долго остались в станицах истории как высочайшие образцы концетрации творческой мысли.

Это огромная площадка для фантазии в первую очередь. Практически ничем не ограниченные архитекторы могут возводить здесь уникальные новаторские здания не особенно задумываясь о функциональном наполнении. Возведение таких зданий предполагает временное использование, тем самым сокращая расходы на его возведение и дает существование возможности перевозки сооружений по всему миру.

  EXPO –это невероятно значимый момент в истории посещаемый огромным количеством туристов, исходя из чего стремление разных стран в создании оригинального выставочного пространства, выражающего национальный характер вполне понятно. Помимо этого это способ демонстрации уровня развитости страны.

Сейчас уже не вызывают удивления и интереса сооружения простые в плане и внешнем облике. Выставочная архитектура призвана быть передовой и законодательной для всех остальных отраслей архитектуры в целом.

Тенденция в современном строительстве прослеживается в проектировании зданий со сложной параметрической структурой. Здание становится как бы «живым организмом», со сложным внутренними связями и образуемыми внутри пространствами. Стирается грань в жесткой привязке образования внутренних пространств к типовым несущим элементам здания. Сложные в плане и внешней форме они отвечают всем потребностям человечества на данный момент.

Астана - это город характеризующийся большим количеством потоков ветра и преобладанием солнечных дней в теплое время года.

Мной предполагается использование этого фактора в связи архитектурного образа и всей тематики предстоящей выставки «Энергии Будущего» EXPO 2017. Целью является обратить внимание посетителей на окружающую нас энергию. Сделать осязаемым, то что обычно ускользает от взгляда. Почувствовать ветер и свет, увидеть его работу и возможность применения .

Пространственная организация экспозиций

В организации пространства для выставок в большинстве случаев присутствуют помещение составляющие музейные пространства:

-помещения для обслуживания посетителей

-зона для экспозиции

-помещения для администрации и служащих

Самая популярная схема решения пространства для экспозиций- это растр. Растровая структура создает виртуальный каркас, тем самым обозначая границы пространства в котором располагаются предметы экспозиции. Визуальное разделение в основе которого лежит метрический ряд -это главная роль растра. Основной идееей модульной сетки – самые простые формы геометрии: от треугольника, квадрата, прямоугольника до использования сложных фигур шести-, восьмиугольника и т.д. Они повторяются в различных сочетаниях и вариациях, таким образом достигается великое множество вариантов. Большая часть экспозиционных пространств имеет в основе растровую комбинацию. Их основные характеристики состоят в - функциональности, простоте, удобстве транспортировки и складирования, способности к трансформации из малього количества элементных составляющих . (рис. 1)

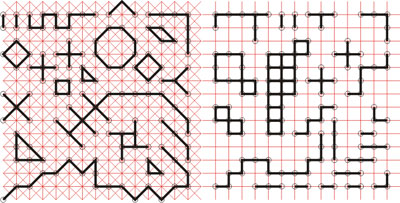

Рисунок номер 1. - октагональная и ортогональная метрические сетки

Существует две наиболее популярные растровые сетки:

-ортогональная, где направленность осей строго перпендикулярна

-октагональная, где в сетку добавляются диагональные оси

Конечно это значит строгое соблюдения правил, существуют особые случаи разделения пространства выставочного павильона или сооружения. Просто они являются исключением из правил и их рассмотрение и применение осуществляется в исключительных случаях эксклюзивного строительства выставки. Растр и модуль - это не одно и тоже. Модуль- это заготовка, некий элемент подготовленный заранее, который предполагают многократно повторять в композиционной системе. Регулярные, или так называемые метрические визуальные системы, также образованы растровой системой, где ячейка растра - выступает первичным элементом единой структуры. В редких случаях структура растра становится необычным приемом организации матричного ряда служащего для построения среды экспонатов. Жесткая перспектива удаляющихся в даль метрических каркасов является лучше применимой в ситуации с разно габаритными и разными по характеру экспонатами, для образования организующего фактора. В редких случаях растр как основа добавляется для создания композиции которая в свою очередь становится основой для организации образа технократичного, подчеркивающего индустриальную природу объекта. (рис.2)

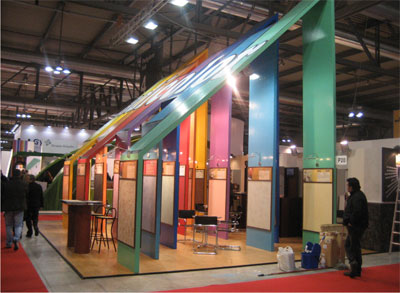

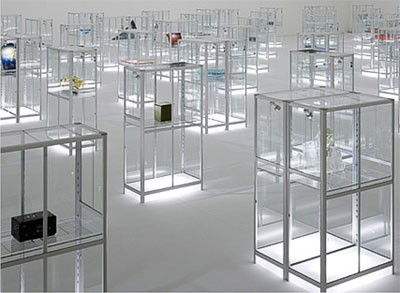

Рисунок номер 2. - пример использования регулярной растровой структуры

Растровые структуры могут быть совершенно разными, хаотично расположенными, их схемой может служить биоморфное образование.

Примеры эти немногочисленны, но они есть и практически всегда решают исключительную авторскую или демонстрационную задачу. В выявлении ассоциативных связей авторами зачастую применимы нерегулярные растры, бионических форм с природной дисгармонией. Естественно формулировка и разъяснение такой задачи, должно быть изначальным. (рис.3)

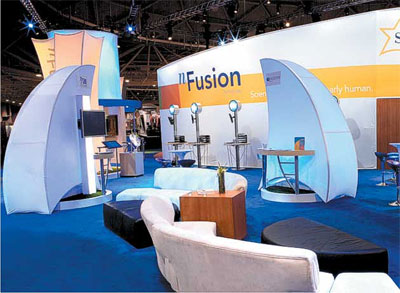

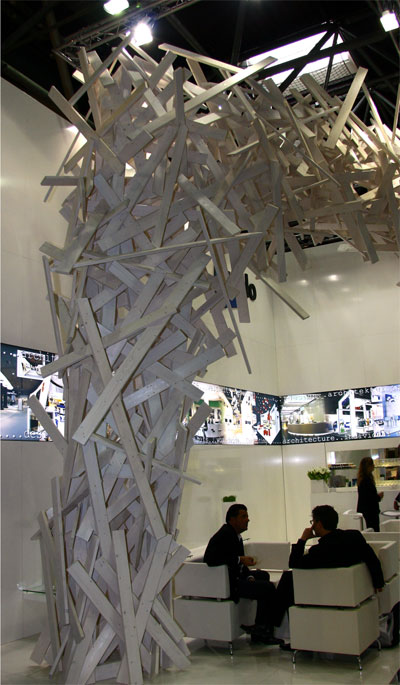

Рисунок номер 3. - пример использования нерегулярной растровой структуры

Когда мы совмещаем регулярную и нерегулярную растровую структуру это неизбежно приводит к выгодному подчеркиванию характера каждой из них. Естественным фактором удорожания себестоимости экспозиционного пространства является применение нерегулярной растровой структуры, в сравнении с использование и применением регулярной растровой структуры. (рис.4)

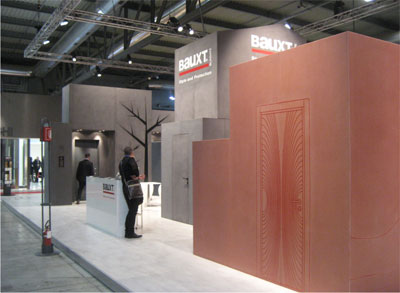

Рисунок номер 4. - пример совмещения регулярной и нерегулярной растровой структуры

С точки зрения классического понимания есть виды пространств, которые чаще всего встречаются в образовании пространственной структуры:

-совмещенное

-открытое

-закрытое

В западной практике закрытый вид пространства называется MAGIC BOX (ящик с волшебством) как бы говорящее, что внутри должно происходить что-то волшебное. Данный вид пространства применяется в случаях необходимости изоляции экспозиции от шумовых и световых характеристик павильона, создать иную среду для глубокого погружения посетителей в представляемую тематику. MAGIC BOX всегда является центром концентрации внимания во всем выставочном ансамбле, его создают как масштабный объект, направленный на возбуждения особого внимания, интриги и способствует полноценному контакту с посетителями. Снаружи поверхность стен Magic box – может служить реклам носителем. Зачастую внутри него проводятся закрытые акции или проводятся переговоры. (рис.5)

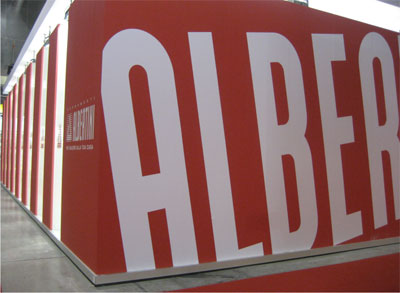

Рисунок номер 5. - пример оформления закрытого пространства

Совершенно противоположным приемом формирования пространственной структуры – может быть OPEN SPACE(открытое пространство).

Из названия видно, что это пространство максимально контактирует с общим пространством павильона. Оно, как видно из самого названия, в максимальной степени ведет взаимодействие с атмосферой павильона. Используется в тех вариантах, когда необходимо привлечение потока зрителей с максимальным взаимодействием с ними. Большой популярностью они пользуются на выставках проходящих на западе. В открытых пространствах выгодно могут быть представлены - автомашины или группы инсталлируемых предметов. ОPEN SPACE предполагает безукоризненную организацию работы персонала стенда (постоянное присутствие на публике), которая в свою очередь становится неотъемлемой частью экспозиции. В этом случае необходимо основательно продумывать не только корпоративный стиль одежды, но и поведение стендистов. (рис. 6)

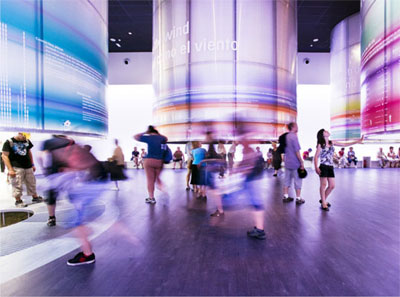

Рисунок номер 6. - пример оформления открытого пространства

В странах СНГ наиболее распространенным является применение формата комбинированных пространств.

Очевидная преимущественность перед отдельно используемыми MAGIC BOX и OPEN SPACE является спорным. Потому что работа с экспозицией в сочетанных участках содержит в себе большое количество многозначимых мелочей которые сложно выполнить на практике. Это логическое и необходимое совмещение на стенде установленных заранее функций, информационной, образной архитектуры, которая привлекательна издали и в то же время удобна для размещения ряда экспонируемых объектов и комфорта для персонала его обслуживающего. Зачастую это носит чисто формальный характер: потому как в закрытых участках образуют комнаты для обсуждений, а открытая содействует непосредственному контакту с посетителями. Данные экспозиционные решения применимы и в стандартных, и в уникальных стендах.

Существуют еще высотные блоки стендов - DOUBLE-DАCKER, вопреки большой разницы в ценовой составляющей, позволяют улучшить функциональное барьеры в единых пространствах на относительно небольшой площади. На первом этаже располагается основная экспозиция, а второй отдается исключительно под сопутствующие или технические задачи. Особенно привлекательными выглядят переговорные в виде кафе на 2 уровне стенда, с которых есть возможность обозревать все пространство павильона.

Проектировка и возведение DOUBLE-DECKER- это очень ответственно. Исходя из рекомендаций специалистов следует использовать только те системы экспозиций, которые подверглись сертификации по нагрузкам и предназначены исключительно для сооружений больше одного этажа. Данный факт означает, что при расстоянии в 6 метров конфигурация стенда должна быть способна выдержать нагрузку в боле чем 200 кг/кв.м. Этот показатель является минимальной нормой в Европе. Большая часть представителей брендов, поставляющих профессиональные системы для экспозиций, делают такие предложения. (рис.7)

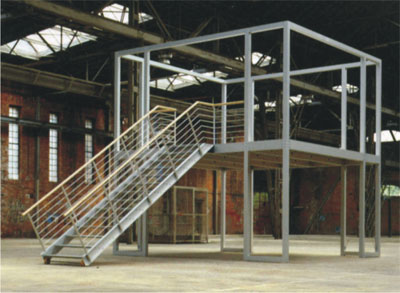

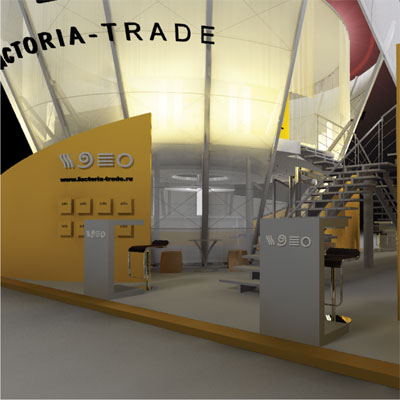

Рисунок номер 7. - пример многоэтажной конструкции стенда

Выставочное пространство в любом его виде должно быть устроено с точки зрения удобного подхода посетителей к стенду, их перемещению внутри экспозиции. Делается это во избежание пересечения потоков и обеспечения комфортного посещение выставки. Так называемые графики, или маршруты движения наглядно изображаемые на схеме планировки здания, которая вкладывается непосредственно в состав проекта. Подобно приемам пространственной, график движения посетителей может изменяться от свободного до жестко принудительного. Простая тематическая и пространственная структура предполагает полную свободу перемещения посетителей выставочного пространства. Например, должна существовать возможность возврата понравившемуся его экспонату. Сложность же сюжетной экспозиции, диктует последовательность восприятия зрительного ряда, тем самым предлагая обязательные направления, которые чаще всего образуют лабиринт. Экспозиция торговли известнейшего магазина IKEA построена по такой схеме. Однако принудительное составление маршрута чаще всего вызывает отрицательные эмоции у посетителей. Существуют более приемлемые варианты организации направления движения.

(рис. 8)

Рисунок номер 8. - пример свободного перемещения зрителя между стендами

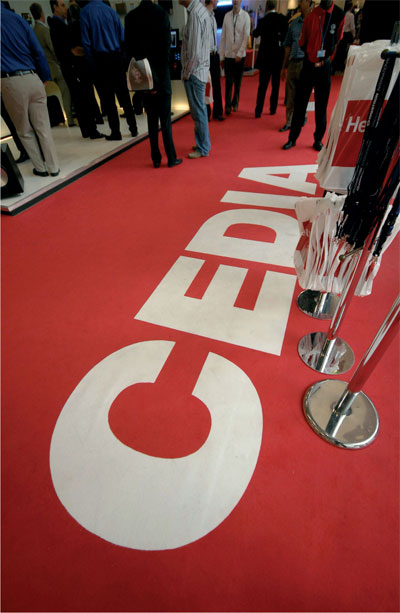

Очень часто дизайнеры пользуются знаниями внутренней психологии человека, когда существование психологического барьера запрещают заступать за грань искусственно созданную границу, созданную с помощью цветовых характеристик, фактурных или уровня пола. Эти приемы часто эксплуатируемы дизайнерами в управлении движением посетителей. Контраст поверхностей например глянцевого и ворсистого покрытия пола – это вероятно самый простой и действенный прием, ограничивающий прохождение в зону предметной инсталляции и VIP- территорий. Так же часто используемым является разграничение уровнями пола. Подиум в пятнадцать - тридцать сантиметров так же является приемом фильтрации посетителей.(рис. 9)

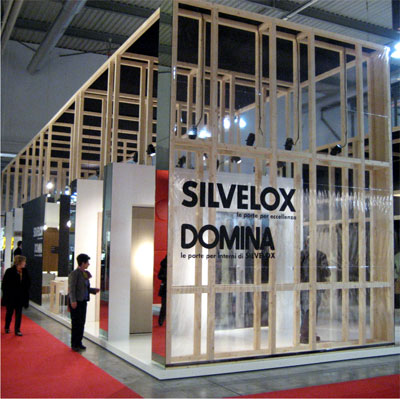

Рисунок номер 9. - пример ограничения подхода к стендам

Чаще всего на подиумах выставлен предметный ряд, но в редких случаях возможно и обратное решение, это вариант нахождения зрителя на ходовом выше уровня расположения самих экспонатов. Для демонстрации промышленных видов оборудования выгоден обзор с верхних точек, это могут быть так же автомобили. Это очень выгодно дает обзор в условиях выставления крупногабаритных объектов. (рис. 10)

Рисунок номер 10. - пример подиума

Наиболее экзотичными приемами ограничения подходов посетителей являются газон или бассейн. Чаще применяемыми являются ограничение доступа засыпкой пограничной поверхности щебеночным, керамзитным, пескочным или мраморным покрытием.

В моем дипломном проекте планируется осуществление попытки объединения архитектуры и инсталляции в выставочном павильоне.

Целью проекта является создание концептуального проекта павильона Казахстана, для участия в выставке EXPO-2017.

Задачами дипломного проекта являются:

- обобщение лучшего зарубежного опыта работы в проектировании павильонов (анализ аналогов);

- создание на основе анализа аналогов эскизного проекта выставочного павильона отвечающего требованиям предъявляемым темой EXPO-2017 «Энергия будущего»

Ниже приводится описание и анализ наиболее важных с точки зрения целей данного проекта аналогов. Так же приводится концепция павильона.
