МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН

МЕЖДУНАРОДНАЯ ОБРАЗОВАТЕЛЬНАЯ КОРПОРАЦИЯ

КАЗАХСКАЯ ГОЛОВНАЯ АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ АКАДЕМИЯ

Факультет Дизайна

Специальность – 5В042100 «Дизайн»

Специализация – 5В042101 «Архитектурный дизайн»

Допущен к защите:

Декан Факультета Дизайна

_____________ Ахмедова А.Т.

13 мая 2014 г.

ДИПЛОМНЫЙ ПРОЕКТ

Дзис Лилия Жанатаевна

Тема: «Предметно – пространственная среда жилого дома»

Состав дипломной работы: Демонстрационный материал; пояснительная записка; альбом, содержащий чертежи и графическую часть; презентация в программе Power Point;

Расчетно-пояснительная записка: _____________________________________________________________________________

_____________________________________________________________________________

Графическая часть на ___ листах.

Руководитель дипломного проекта _____________________________________________

Академический профессор _____________________________________________________

Нормоконтроль ______________________________________________________________

Дипломник __________________________________________________________________

А лматы 2014

Международная образовательная корпорация

Казахская Головная Архитектурно - Строительная Академия

Факультет Дизайна

Специальность - 5В042100 «Дизайн»

Специализация - 5В042101 «Архитектурный дизайн»

Утверждаю:

Декан Факультета Дизайна

____________Ахмедова А.Т.

13 Января 2014 г.

ЗАДАНИЕ

на выполнение дипломного проекта (работы)

Студенту: Дзис Лилии Жанатаевне

Тема проекта: «Предметно – пространственная среда жилого дома»

Утверждено приказом по академии № 063 от 10 января 2014 г.

Срок сдачи студентом законченного проекта (работы) - 13 мая

Исходные данные к проекту (работы) _____________________________

___________________________________________________________________

Перечень подлежащих разработке вопросов в дипломном проекте (работе):

_____________________________________________________________________

_____________________________________________________________________

Перечень графического материала (с точным указанием обязательных чертежей):__________________________________________________________

_____________________________________________________________________

Руководитель дипломного проекта (работы) - Туреханов Н.Н.

Задание принял к исполнению студент - Дзис Л.Ж.

Дата 14 января 2014 г.

Алматы 2014 консультации разделов

№	Наименование раздела	Ученая степень, должность и ФИО консультанта	Дата получения задания	Подпись студента	Дата выполнения задания	Подпись консуль-танта
1	Экономика проектных решений
2	Конструктивные решения

Задание выдал: 10.02 2014 г.

Руководитель: Золотухина Е.И.

Задание принял: 10.02 2014 г.

Студент: Дзис Л.Ж.

Содержание

Введение 5

1.Архитектурная часть 6

2.Раздел «Конструктивные решения» 26

2.1 Исходные данные для проектирования 26

2.2 Фундаменты 30

2.3 Стены и перегородки…………………………………………………….30

3. Раздел «Экономика проектных решений» 36

4.1 Структура 37

4.2 Сводный сметный расчет 39

Заключение 45

Список используемой литературы 46

Ссылки на используемые сайты 47

Введение

Казахстан с его уникальными природными ландшафтами и удивительными пейзажами дает архитектору и дизайнеру возможность для творческой свободы в плане создаваемых архитектурных объектов.

Не случайно мною выбрано место именно вблизи г. Актау. Его ландшафты позволяют выполнить проект жилого дома в стиле Средиземноморских домов.

При выполнении дипломного проекта дизайнеры и архитекторы занимаются архитектурным проектированием, разрабатывает планы зданий, фасадов, внешних и внутренних пространств. Так же обязательным является расчет конструкции здания. Главная задача архитектора и дизайнера - умение сочетать оригинальную дизайнерскую идею с рациональным использованием пространства, безопасностью строения.

Разработку дипломного проекта можно разделить на несколько этапов:

- знакомство с историей проектов, составляющих то или направление специализации;

- ознакомление с основными функциями проекта;

- изучение инфраструктуры, в которую должен быть вписан проект;

- изучение технологии проектирования, основных приемов и методов проектирования;

- изучение современных технологий;

- создание эскиза собственного проекта с проработкой объемно-пространственной и конструктивной структуры сооружения, а также предложения по внедрению его в производство;

- применение автоматизированных графических программ, сравнение возможностей их применения с существующими разработками;

- планирование по реализации собственного проекта, основывающегося на конкретных расчетах, а также технологической, художественной, эстетической ценности и возможности его внедрения в конкретную инфраструктуру.

Сбор материалов проводится в соответствии с разрабатываемым проектом.

Для того, чтобы дипломный проект получился целостным, студент должен тщательно изучить специальную литературу, технические ГОСТы и требования, методические рекомендации, которые используются в архитектурной деятельности.

Дипломный проект должен отвечать современным требованиям, стоящим перед архитектором, дизайнером. Проект должен нести функциональную нагрузку, образно-эстетическое начало, вписываться во внешнюю окружающую среду, отвечать современным требованиям дизайна и архитектуры.

Основная часть

Тема дипломного проекта «Предметно – пространственная среда жилого дома» очень актуальна. Так как в нынешнем мире архитектуры существует множество замечательных примеров загородных жилых домов, в связи с чем, хотелось бы предложить проект дома такого уровня и в Казахстане. А климатические условия г. Актау как раз позволяют строительство «Средиземноморского загородного дома». Согласно с Законом Республики Казахстан «Об архитектурной, градостроительной и строительной деятельности в Республике Казахстан» и Правилам застройки территории г. Актау, под индивидуальной жилой застройкой подразумеваются усадебная коттеджная и блокированная застройка, при которой каждый жилой дом имеет свой приусадебный земельный участок.       Нормы предоставления земельного участка для индивидуального жилищного строительства устанавливаются в соответствии с земельным законодательством Республики Казахстан.       Проектирование и строительство индивидуальных жилых домов осуществляются в установленном порядке согласно архитектурно - планировочному заданию, строительным нормам и настоящим Правилам.       В районах индивидуального малоэтажного строительства должны:       1) резервироваться территории для размещения объектов социально - бытового назначения;       2) осуществляться опережающее строительство улично-дорожной сети и инженерной инфраструктуры.       Инженерное оборудование должно предполагать как подключение к централизованным городским системам, так и устройство локальных и автономных сооружений.   Таким образом, в определении индивидуального жилого дома заложено три критерия:

Обособленность - по данному критерию дом характеризуется как отдельно стоящий. Тем самым индивидуальный жилой дом отличается от блокированных домов, с одной стороны, и многоуровневых квартир в многоквартирных домах, с другой стороны. От указанных домов индивидуальный жилой дом отличается тем, что в нем все несущие конструкции его собственные и предназначены только для данного дома: дом стоит на собственном, предназначенном именно для него фундаменте, имеет свои стены, то есть такие, которые не являются стенами другого дома.

Назначение -  в соответствии с Жилищным кодексом жилым домом признается здание, состоящее из жилых и вспомогательных помещений, которые предназначены для удовлетворения бытовых и иных нужд, связанных с проживанием в таком здании.

Этажность - Индивидуальный жилой дом может быть признан таковым, если в нем не более трех этажей. Сразу скажем, что в эти этажи включаются все этажи, в том числе, мансардный и цокольный.

Достоинства и недостатки

Преимущества малоэтажных жилых домов:

1. Имеются все условия для наилучшей ориентации, освещенности и проветривания помещений.

2. Относительная простота планировки, возможность гибкой организации пространства – варьирование расположения помещений, поэтапная (по очередям) пристройка к дому жилых и подсобных помещений, хозяйственной застройки.

3. Оснащение зданий водопроводом и канализацией уменьшает загрязненность помещений.

4. Разработка проекта с пожеланиями и запросами заказчика.

5. Простое и быстрое внедрение современных технологий.

6. Малые сроки от принятия проекта до начала застройки.

Недостатки малоэтажных жилых домов:

1. Наружные стены имеют большую протяженность.

2. Дома дальше стоят друг от друга, что значительно увеличивает затраты на строительство и эксплуатацию дорог и инженерных коммуникаций.

3. Длительные сроки разработки проекта.

4. необходимость постоянного присутствия архитектора на протяжении строительства.

5. При большом количестве жилых комнат и развитом составе подсобных помещений требуется значительная площадь застройки и устройства протяженных фундаментов.

6. Очередность строительства должна быть заложена в проекте здания.

7. Усиленная система контроля из-за высокой степени индивидуальных решений.

Особенности проектирования

За последнее время интерес жителей стран СНГ к малоэтажному жилью увеличился, что произошло не только в сельских местностях, но и в городах. Раньше загородные дома во многом уступали городским жилищам, в том числе, и по комфортности – в них не было ни санузлов, ни горячей воды.

В наше время с появлением новых строительных технологий, материалов, инженерного оборудования и финансовых средств, малоэтажное жилье получило значительное развитие - и по уровню комфортности и архитектурной выразительности они не уступают, а зачастую, превосходят городские многоквартирные дома. Мировая практика показывает, что многие люди, живущие в городах, стремятся переехать из своих квартир в пригород на чистый воздух и иметь свой собственный дом.

Это объясняется рядом преимуществ индивидуального домостроения: в первую очередь это отсутствие соседей – можно нарушать звуковой режим, топать и никто ни чего не скажет. Наличие участка неотъемлемая часть таких домов, что особое значение имеет для людей, ведущих личное подсобное хозяйство. Неоспоримое преимущество - свобода планировки, что позволяет строить дома в соответствии со свом образом жизни и родом занятий. Для малоэтажного строительства можно применять местные строительные материалы.

Существуют и недостатки малоэтажного строительства: в некоторых случаях бывает сложно подвести инженерные коммуникации, доставить строительные материалы, найти подходящий участок, дороговизна строительства.

Но это не останавливает людей, и они активно улучшают свои жилищные условия при помощи малоэтажного строительства. Дом – это микросреда, в которой человеку приходится проводить 40-100% своего времени. Поэтому основные требования, которым должно отвечать здание, следующие: функциональная целесообразность; техническая целесообразность; архитектурно-художественная выразительность; экономическая целесообразность. В доме находит отражение жизненный уклад человека. Для обеспечения комфорта большое значение имеют планировка, число, размер и пропорции комнат. Возможность их трансформации – современное требование при проектировании.

Компактный и уютный дом – мечта каждой семьи.

История

Архитектор Норберт Шонауэр в своей книге «6000 лет жилья» определяет три основные категории жилищ: жилище, возникшее до городов; «восточное городское» жилище; «западное городское» жилище.

К жилищам, возникшим до городов, относятся временные жилищные постройки, такие как эскимосские иглу, полустационарные строения типа пуэблито и стационарные строения типа гомстедов в Новой Англии.

К «восточным городским» жилищам относятся дома древних греков и римлян, традиционные городские дома в Китае, Индии и мусульманских городах.

К «западным городским» жилищам относятся средневековые городские дома, а также дома, в том числе квартирного типа, XIX и XX столетий. В конце XX — начале XXI века в строительстве жилых домов в западных странах стали использовать систему «Умный дом» — автоматизированную систему управления инженерным оборудованием жилища, при использовании которой человек одной командой задает желаемую обстановку, а автоматика в соответствии с внешними и внутренними условиями задает и отслеживает режимы работы всех инженерных систем и электроприборов.

В США, Канаде, Великобритании и в других развитых странах от 70 до 90% жилого фонда составляют индивидуальные жилые дома. В странах СНГ население же, наоборот, стремится перебраться в города.

Структура

Индивидуальное жилое строительство в зависимости от размещения на земельных участках и их взаимосвязи между собой разделяются на два основных класса. К первому классу домов относятся отдельно стоящие дома, а ко второму классу — блокированные дома.

Отдельно стоящие дома не имеют общих строительных конструкций фундаментов, стен и покрытия и состоят, в основном, из одной квартиры.

Блокированные дома состоят из двух или более смежных квартир, каждая из которых имеет собственный выход и отдельный придомовой земельный участок. В блокированных домах общи строительные конструкции.

Индивидуальные жилые дома, в зависимости от количества квартир, разделяются на три основных группы.

К первой группе относятся одноквартирные дома, ко второй группе — двухквартирные дома и к третьей группе — многоквартирные дома – три квартиры и более.

Ко второй группе относятся дома с внутренними замкнутыми дворовыми пространствами - атриумами.

Особо важное место в типологии блокированных домов занимают террасные дома. Их особой чертой является то, что у каждого такого дома есть терраса – открытая площадка с озеленением, которая выполняет функции земельного участка. При этом террасные дома представляют собой разновидность блокированной застройки на рельефе или равнинной местности. Одним из важнейших факторов рационального строительства и проектирования жилых домов является общий учет различных условий, оказывающих влияние на комфорт и качество жилого пространства для людей. В зависимости от степени детализации различают сотни различных демографических, технических, экономических и других условий, формирующих высококачественное современное жилье.

По типу застройки разделяют на освоенной земле классифицируют дома на исторической территории и на новой территории.

Строительство и проектирование жилого дома всегда подразумевает его гармоничное слияние с окружающей застройкой. Это отражается на таких важнейших параметрах дома, как этажность, наличие земельного участка, тип блокировки, архитектурный стиль и т.д.

Постройка и проектирование дома на новой или неосвоенной территории дает возможность для большей свободы в плане разработки его объемно – планировочного решения.

В соответствии с характером проживание людей дома можно классифицировать на две группы: дома с постоянным проживанием людей и дома с сезонным (временным) проживанием людей (рис.1).

К первой группе относятся дома с проживанием людей на протяжении всего года. Это городские коттеджи, пригородные особняки и другие дома с максимально высоким уровнем комфортабельности.

Ко второй группе относятся дома с проживанием людей в течение не всех сезонов года, например, только в течение лета, или лета и осени и др. Это дома дачного типа, в которых целесообразно снижение максимально возможного уровня комфорта. Владельцы дачных домов имеют, как правило, дополнительную недвижимость для своего постоянного места проживания — городскую квартиру, второй дом и т.д.

В зависимости от месторасположения все дома принято условно подразделять на следующие четыре типа: городские особняки, пригородные виллы, фермерские усадьбы и коттеджи (рис.1).

Рисунок 1. - Основные параметры в развитии типологических

рядов индивидуальных жилых домов

Примеры индивидуальных жилых домов стран СНГ

Дома, представленные ниже, являются аналоговым материалом по теме дипломного проекта и отражают эстетическую, конструктивную и цветовую схожесть фасадов и климатических условий дипломного проекта «Индивидуального жилого дома в г. Актау».

Частный дом в Алматы

Месторасположение: Алматы

Год дизайна: 2011

Год реализации: 2013

Basire design group

Стандартный дом в пригороде Алматы был преображен и адаптирован под потребности молодой семьи. Ноту свежести и оптимизма дизайну интерьера придала яркая красочная палитра оформления помещений, современная мебель и комфортная обстановка.

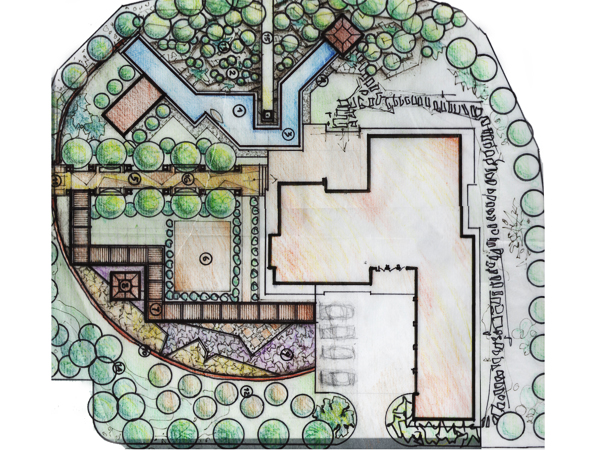

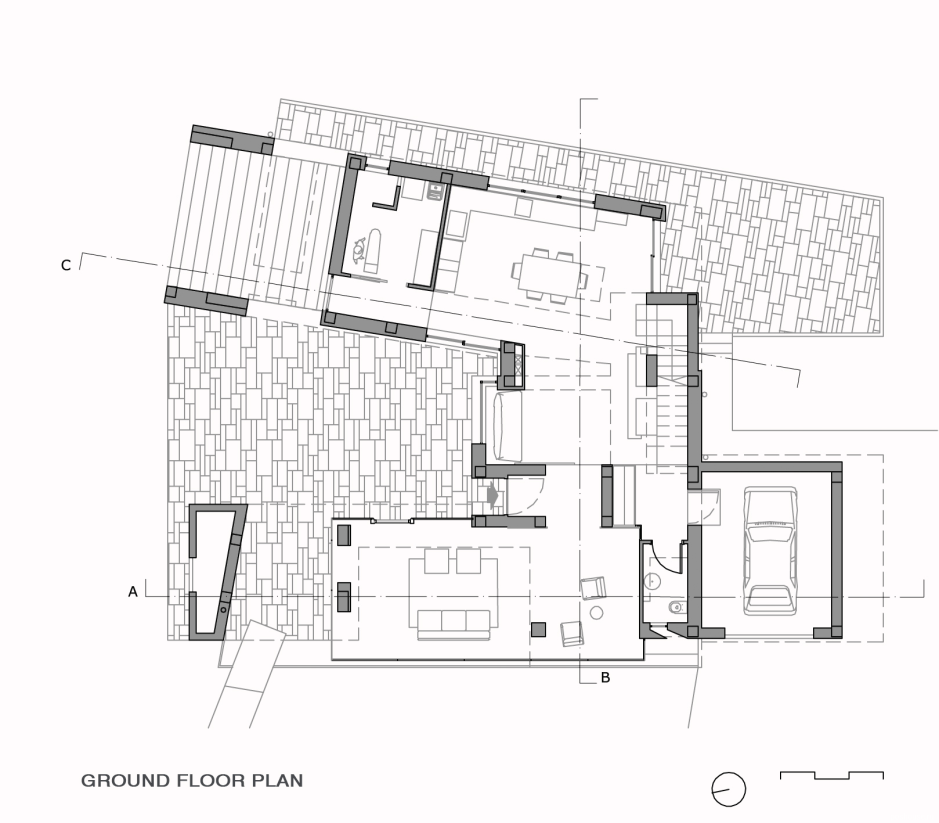

Рисунок 1. - план

[1]

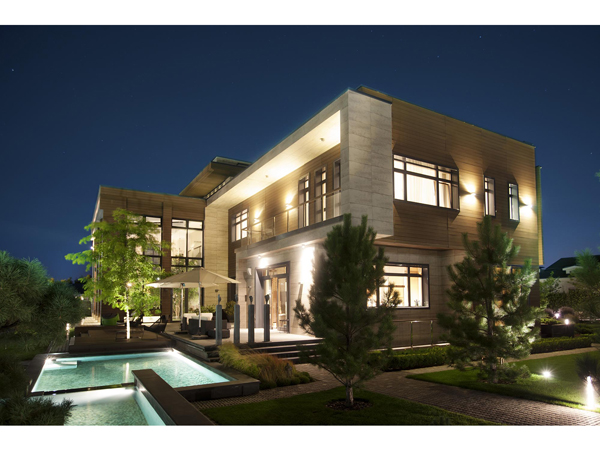

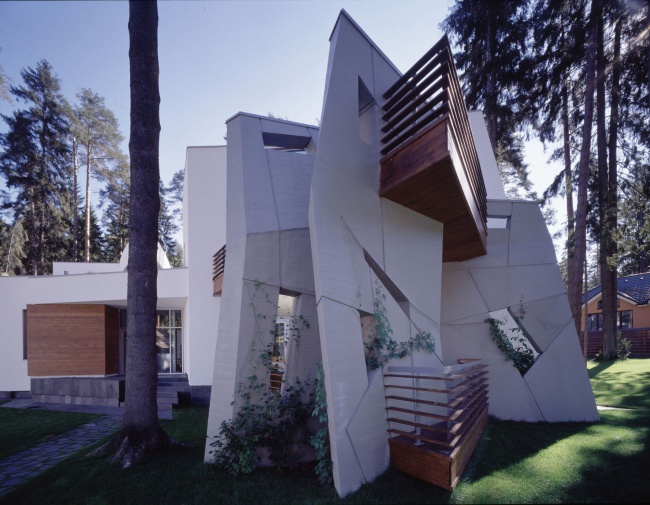

Дом в Горках

Архитектура: архитектурная мастерская «Атриум» Месторасположение: г. Москва, Россия Команда проекта: Антон Надточий, Вера Бутко, Екатерина Голованова В сотрудничестве с: «ALuTerra», «Александр Ней» Площадь проекта: 731 кв. м. Проектирование/строительство: 2004-2011

Этот дом был спроектирован для молодой супружеской пары с ребенком. Единственное требование заказчика — современность архитектуры. Участок находится неподалеку от российской столицы, к западу от Москвы.

Здание построено на вершине окруженного соснами холма. С трех сторон открываются чудесные виды, с четвертой — вид похуже. Поэтому архитекторы решили не учитывать в дизайне северного фасада внешний обзор. В дизайне эксплуатируется идея ломаной плоскости, приподнимающейся над землей и формирующей основные черты здания. Она создает множество интерьерных и внешних зон, выполняющих обычные для жилого дома функции.

В то же время, в помещения беспрепятственно поступает солнечный свет, чему способствует ориентация оконных проемов. В планировке дома открытые пространства зон общего пользования плавно перетекают в более уединенные помещения и наоборот. Внешняя отделка ничем не отличается от внутренней. Если вы видите деревянную обшивку в экстерьере, можете быть уверены, что в этом же месте в интерьере вы увидите тот же материал. Некоторые из оконных проемов, например в ванной комнате, «разрезают» «ломаную плоскость» и помогают лучше понять ее форму.

Обращая особое внимание на толщину «ломаной плоскости», архитекторы постарались сделать ее элегантной и, в то же время, функциональной. В частности, на уровне крыши она выполняет функцию навеса длиной пять метров, защищающего террасы от осадков и прямых солнечных лучей.

Дизайнерская концепция «ломаной плоскости» распространяется и на вспомогательные постройки, спроектированные в стиле главного здания. К ним относятся навес для машины и русская баня. Баня частично замаскирована ландшафтом. Ее крыша играет роль обзорной площадки, а зимой превращается в каток.

[2]

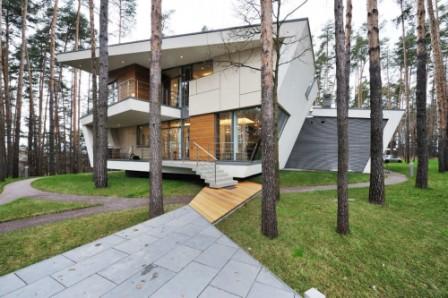

Индивидуальный жилой дом с комплексом строений «Николина Гора»

Место: Россия, Москва

Функция: Жилой / дом  Жилой комплекс, состоящий из  трех строений (участок 30 соток). 1.Жилой дом (с бассейном). 2.Гараж (на 2 автомобиля) с помещениями для охраны и обслуживающего персонала. 3.Баня с техническим помещением котельной. Общая площадь всех строений: 780м2.

Авторский коллектив: Левон Айрапетов, Валерия Преображенская, Андрей Панченко, совместно с Павлом Романовым

Первым основополагающим шагом является создание независимой структуры, не имеющей конкретных показателей, которая наиболее «правильно» передает тот энергетический заряд конкретного места, условий программы и нашего отношения к пространству.

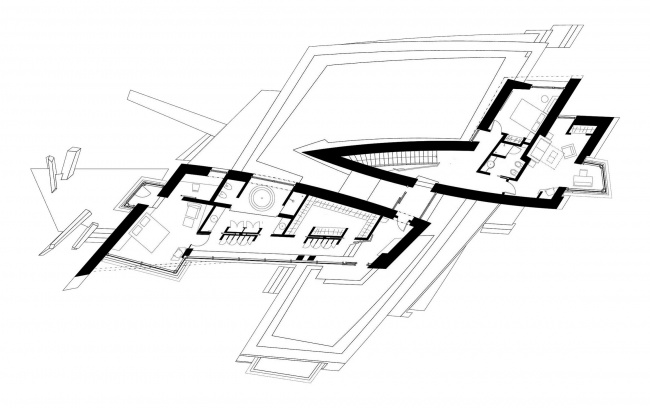

Рисунок 2. - план

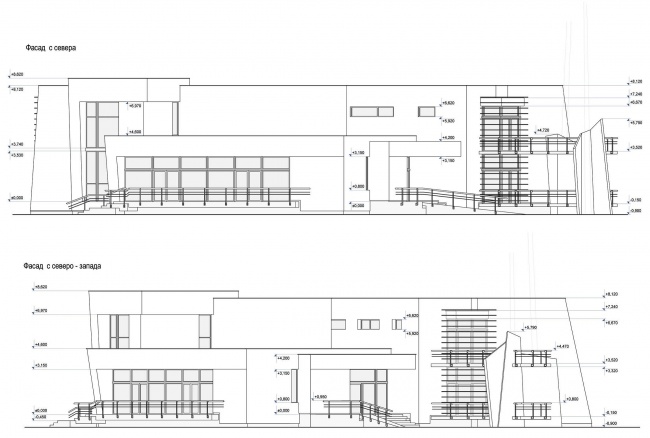

Рисунок 3. - фасады

Перед архитекторами стояла задача расположить на небольшом участке три здания, причем была изначально близкая нам позиция клиента относительно стилистики дома. Главное здание имеет довольно сложный план, который тем не менее полностью отвечает проектному заданию, максимально используя возможности современного планирования растянутых пространств. Первый этаж – это большое пространство, разделенное на несколько зон, каждая из которых имеет связь с участком. Бассейн с тренажерной, гостиная, кабинет с эркером, кухня, столовая, входная группа объединены центральным элементом с лестницей. Второй этаж разбит на два блока – 2 гостевые спальные  комнаты с ванной комнатой и основной частный блок со спальной и туалетной комнатой, ванной  и гардеробной. Оба блока соединены стеклянным переходом с выходом на эксплуатируемую кровлю. Из коридора основного спального блока свой выход на вторую часть эксплуатируемой кровли и непосредственно из спальной есть выход на  террасу.    Весь дом окружен террасами и имеет выходы на участок из каждой зоны. Ко входу на участок дом повернут почти торцом (север), который разрезан двумя террасами, висящими на четырех пилонах.

[3]

Примеры индивидуальных жилых домов стран Зарубежья

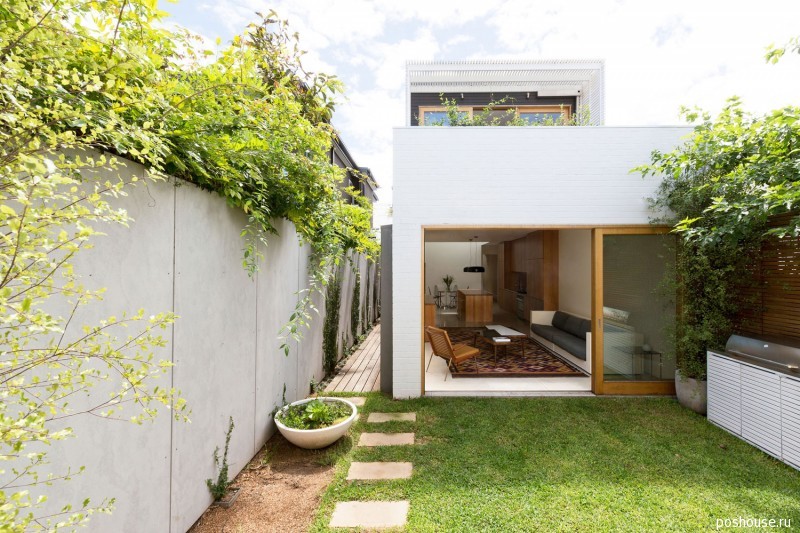

Bondi House

Разработка: компания Fearns Studio

Год: 2012

Интереснейший пример того, как можно «смягчить» современную архитектуру, позволив природе сыграть свою заслуженную роль. Над кирпичным первым этажом расположен «тоннель» второго этажа из лесоматериала.

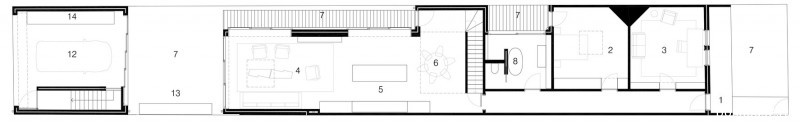

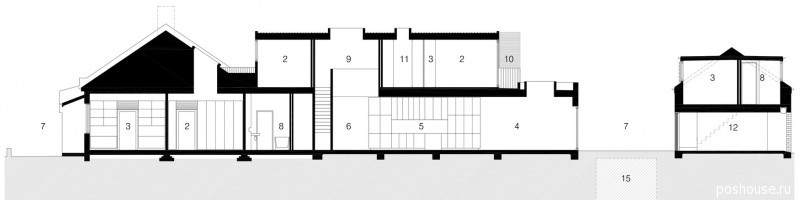

Рисунок 4. – планы и разрез

Естественный свет проникает внутрь помещения благодаря световым люкам и большим окнам от пола до потолка, выходящим на внутренний дворик.

Обстановка внутри – минималистская, но в ней есть ключевой элемент, дающий ощущение гостеприимности. Белым оштукатуренным стенам и потолкам и бетонному полу придает теплоты мебель, окна и двери из дуба, а также эвкалиптовые полы в остальной части дома. Глубокие дверные откосы в кухонной и жилой зонах формируют отдельные небольшие пространства в открытой планировке, придавая ей особый ритм. Выдвижные двери скользят ровно и четко.

[4]

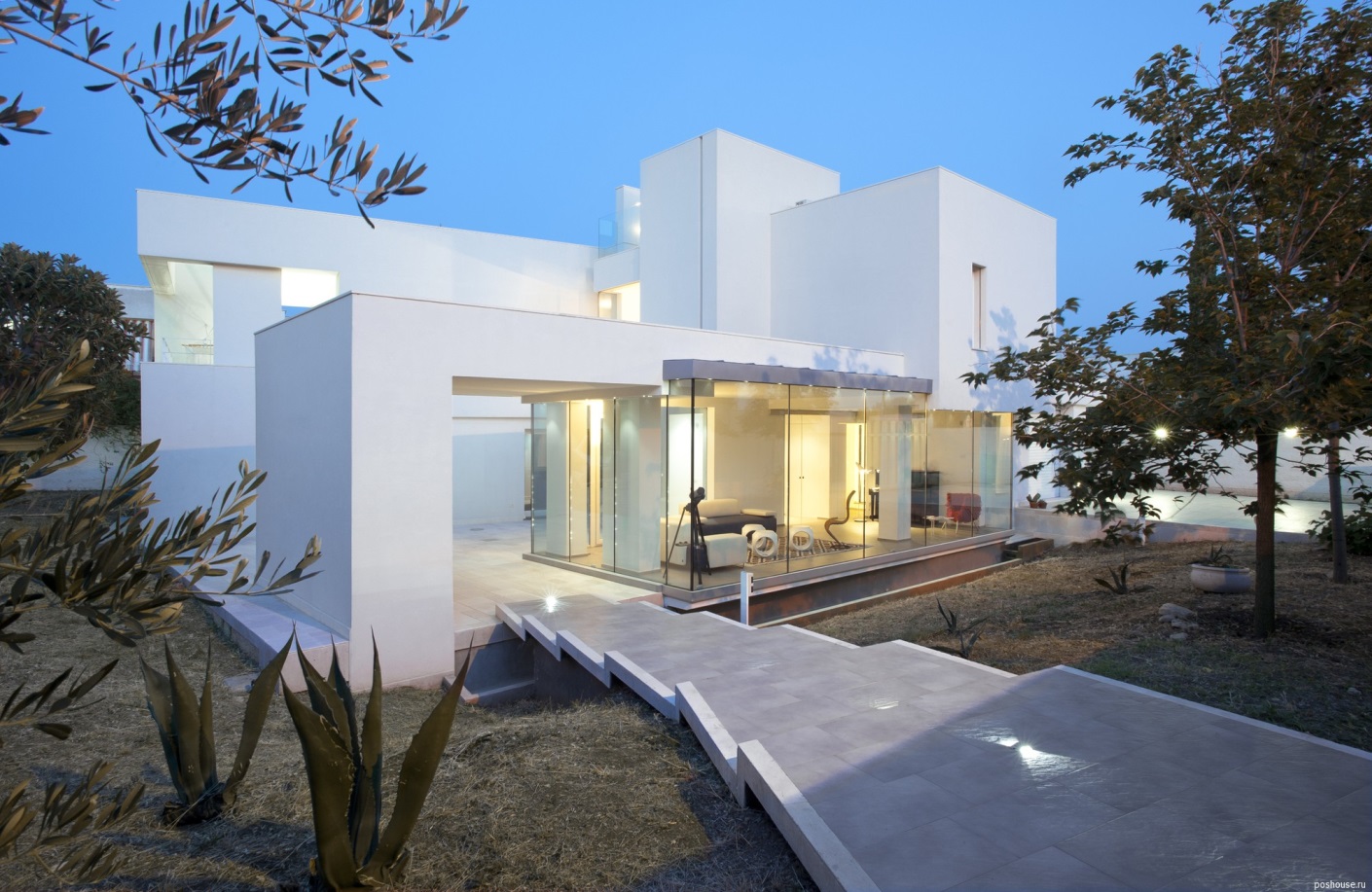

Villa Di Gioia

Месторасположение: город Барии вблизи Адриатического моря

Разработка:  Pedone Working

Год: 2011

Отражает типичный средиземноморский образ жизни: вилла спокойно и непринужденно объединила несколько простых форм, став идеальным образцом современного дома с минималистскими веяниями. Прозрачность – одно из достоинств дома, она приглашает в дом солнечный свет, купая в нем все жилое пространство.

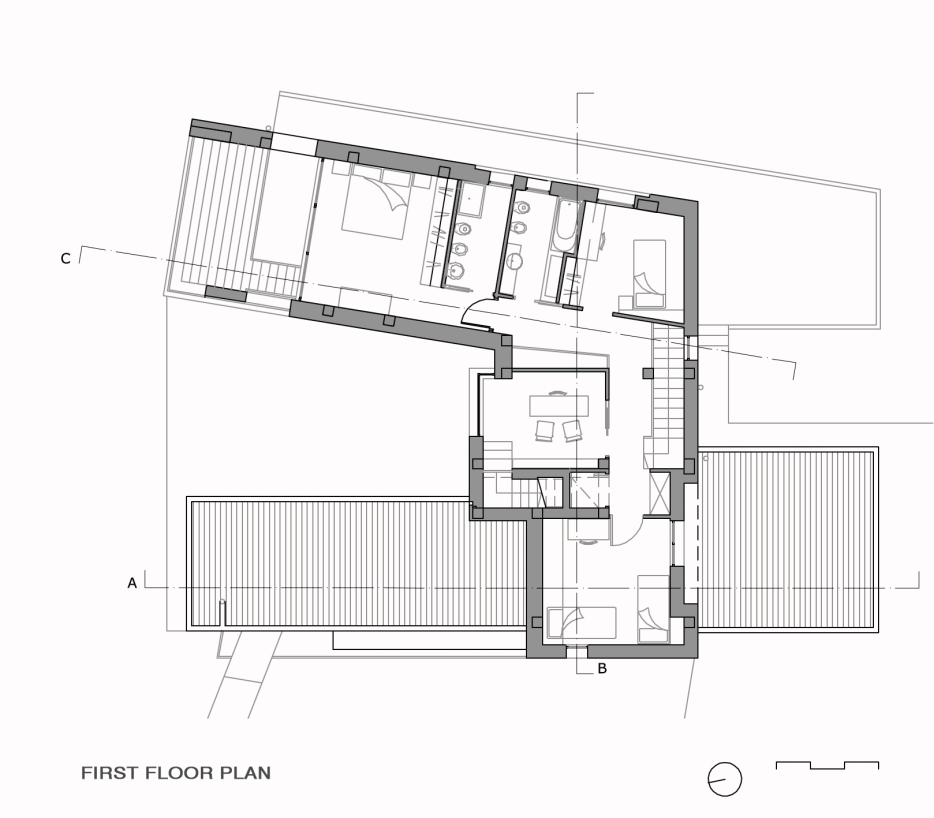

Рисунок 5. - планы

Эффектные белые бетонные стены и стеклянные панели (утепленные окна с тройным остеклением для снижения тепловой эмиссии), заменившие классические окна, определили характерный внешний вид дома. Его можно описать одним ключевым словом: простота. Жилое пространство соединено со внешней средой внутренним двориком. На нижнем этаже расположены кухня, гостиная («сердцевина» дома) и несколько других комнат разных размеров. Лестница ведет в спальни. Villa Di Gioia, построенная с учетом экологических факторов, – это отличный пример низкоэнергетического дома, который выглядит прекрасно.

[5]

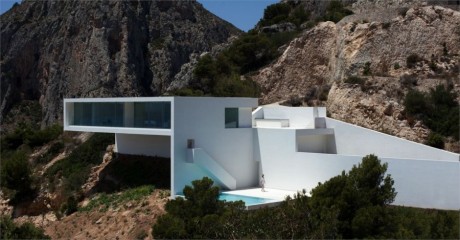

Дом на скале (House on the Cliff)

Месторасположение: Испания

Разработан: Fran Silvestre Arquitectos

Этот эффектный дом построен на крутом склоне на участке с панорамным видом на море. Жилые помещения расположены на одном этаже, который консольно нависает над участком, устремляясь в сторону берега и опираясь на две бетонные стены, уменьшая количество земляных работ. Вход в дом организован по наружной лестнице, проходящей с двух сторон поперечной стены. На участке расположен бассейн. Строгая геометрия дома, прямые линии и белый цвет нарочито контрастируют с природным хаосом окружающих скал и моря, не вступая при этом в конфликт.

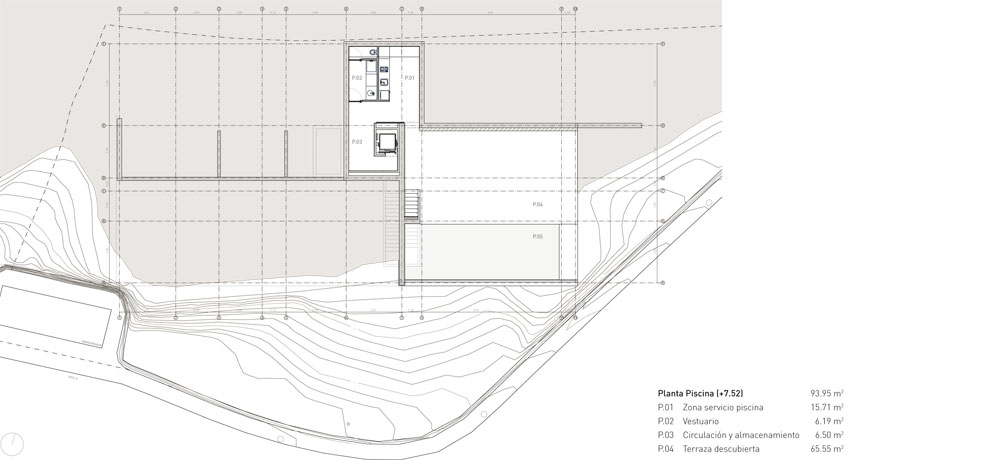

Рисунок 6. - планы

[6]

Анализ архитектурных объектов был выполнен и сведен к табличному виду (Табл. 1)

	Нерегулярная планировка	Неритмичный внешний облик	Глухие внешние формы	Остекление фасада	Наличие стекла и металла	Стилистика образа
Частный дом в Алматы			+	+	+	Много дерева, стекла и бетона
Дом в Горках	+	+		+	+	Ломаные линии и формы в объеме здания
«Николина Гора»	+	+		+	+	Ломаные линии фасада
Bondi House			+	+	+	Небольшие пространства в открытой планировке, придают особый ритм
Villa Di Gioia	+	+	+	+		Линии, формирующие морской образ
House on the Cliff	+	+	+			Сочетание архитектуры и ландшафта

Таблица 1

Характеристики выбранного стилистического и конструктивного решения

Современный модернизм

Модернизм - общее название направлений в искусстве и литературе XX в., для которых характерны отрицание традиционных форм и эстетики, опора на условность стиля, поиск новых эстетических принципов, разрыв с реализмом. Термин обозначает скорее отношение, чем определенный стиль .

Один из лучших примеров корпоративного модернизма - Сигрем билдинг, Нью - Йорк, 1958. Архитектура модернизма - это сочетание нескольких архитектурных стилей; с похожими характеристиками, главным образом, пропагандирующие упрощение формы и отказ от декора.

Точные характеристики стиля и происхождение модернистской архитектуры по-прежнему остаются темой для обсуждения.

Отличительные черты архитектуры модернизма:

- материалы и функциональные требования определяют этот стиль;

- отрицание орнамента;

- упрощение форм и отказ от лишних элементов;

- выразительная структура;

- форма следует функциональности

- использование самых современных строительных материалов и конструкций,

- рациональный подход к решению внутренних пространств (функциональный подход),

- отсутствие тенденций украшательства, принципиальный отказ от исторических реминисценций в облике сооружений.

Фундаменты – конструктивные элементы, воспринимающие нагрузки от

здания и передающие их на основание. Тип фундаментов зависит от конструктивного решения надземной части здания, а также несущей способности грунтов, слагающих основание.

Ленточные фундаменты различают: сборные и монолитные. При выполнении дипломного проекта фундамент под прямолинейные стены использован

сборный.

Чтобы избежать неравномерной осадки фундамента, очень важно правильно выбрать глубину заложения фундамента, которая зависит от грунтов, слагающих основание.
