3. Конструктивная часть проекта

3.1 Конструируемая схема проектируемого здания

Зданием считается, универсальный объект для обеспечения комфортного проживания и разного рода деятельности. Сооружением является материально объёмная единица строительства, состоит она из подходящих конструкций. Здания используются для различных применений, например, для хранения материалов, оборудования, различно города изделий, и естественно для пребывания людей временного.

Конструктивные системы
Основные		Стеновая
		Каркасная
		Объемно - балочная
		Ствольная
		Оболочковая
Комбинированные	Каркасные	Каркасно - стеновая
		Каркасно - блочная
		Каркасно - ствольная
		Каркасно - оболочковая
	Бескаркасные	Блочное - стеновая
		Ствольно - стеновая
		Ствольно - оболочковая

Таблица. 1 Классификация конструктивных систем здания

Здания разделяются на:

- Жилые дома

- Школы

- Промышленные

- Общественные

- производственные

Эти здания имеют свои определенные конструктивные элементы. Естественно они отвечают своему назначению, и следовать следующим требованиям:

- Функциональным, отражающие осмысленное размещение помещений в соответствии с назначением здания

- техническим, обеспечивают защиту помещения от воздействия внешней среды

- практическим

- устойчивым

- долговечным

- огнестойкость конструктивных элементов здания

- архитектурным, предусматривающим соответствие внешнего облика здания назначению за счет рационального выбора строительных материалов

- высокого качества работ и гармоничной связи здания с окружающей средой

- экономическим

Конструктивные элементы здания в зависимости от различных нагрузок бывают ограждающими и несущими. Несущие конструкции, берут нагрузку от установленного оборудования, от конструктивных элементов здания и мебели. Ограждающие конструкции- изолируют помещение здания от воздействия внешней среды. Множество конструкций могут одновременно совмещать несущие и ограждающие функции.

Все зависит от вида несущего остова различают две основные конструктивные схемы зданий и сооружений — каркасную и бескаркасную. В нашем случае рассматриваются каркасные здания. Каркасные здания так же делятся на неполно каркасные и полно каркасные. Полно-каркасные здания все нагрузки передают на каркас, то есть на систему связанных между собой вертикальными колоннами и горизонтальными балками (ригелями). В таких зданиях колонны каркаса расположены внутри здания и по периметру наружных стен. Полно-каркасные здания проектируются в случаях, когда имеется место значительных нагрузок. С полным-каркасом преимущественно проектируются промышленные здания, одноэтажные здания и многоэтажные здания.

Конструктивные схемы каркасных зданий

Рис. 1 С продольным расположением Рис. 2 С поперечным расположением

ригелей ригелей

Рис. 5 С перекрестным расположением ригелей Рис. 4 Без ригельное решение

Основным преимуществом зданий, то есть каркасных является большая экономичность, по тому что при каркасных системах здания стены служат только ограждающими конструкциями и это значит их можно строить одинаковой толщины и тонкими по всей высоте. В проекте каркас выполняется из монолитного железобетона, для строительства многоэтажных зданий монолитный железобетон используют редко из-за большого расхода пиломатериалов на опалубку и высокой трудоемкости. Идей проекта является строительство одноэтажного здания, и поэтому монолитный железобетон подходит идеально. Монолитный железобетон — это возможность получения разных архитектурных и дизайнерских форм так же высокая устойчивость и жесткость. Каркас выполненный из монолитного железо бетона, включает в себя: колонны сечением 500х500 мм, установлены они на расстоянии 6500 мм друг от друга Колонны представляют из себя опоры прямоугольного, квадратного, круглого или многогранного очертания в плане и предназначены они для передачи нагрузок от перекрытий.

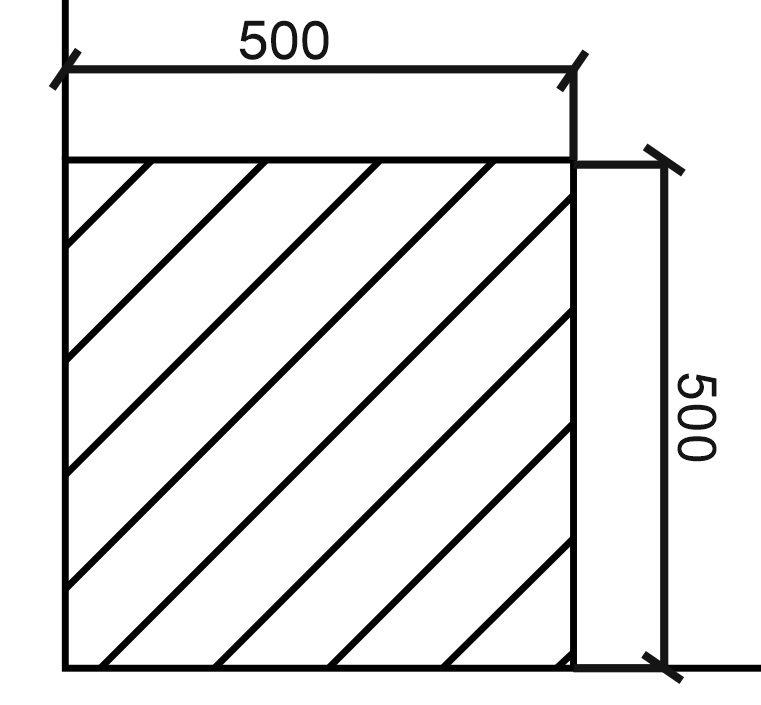

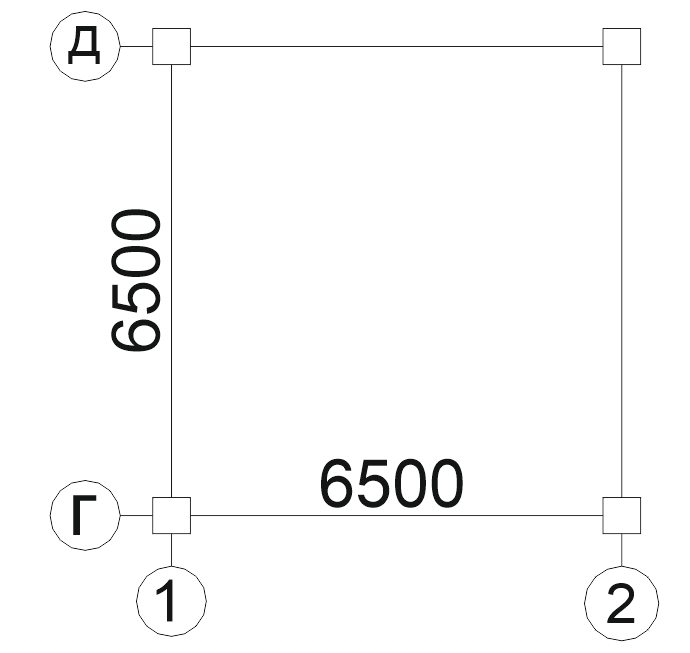

Рис. 5 Сечение колоны Рис. 6 Колонны по осям

Колонны упираются стаканного типа железобетонные башмаки, которые установлены на железобетонные фундаменты ленточные.

Фундамент ленточный является самым популярным на сегодняшний день, данный тип фундамента бывает, как сборным, так и монолитным. Фундамент — ленточный-это полоса железобетонная, которая прокладывается во всем здании по периметру. Лента прокладывается под наружными и внутренними стенами школы, при том сохраняет одинаковую форму поперечного сечения по всему периметру фундамента. Технология строительства такого фундамента очень проста в сравнении со свайным или плитным фундаментом.

Рис. 7 Железобетонные башмаки стаканного типа

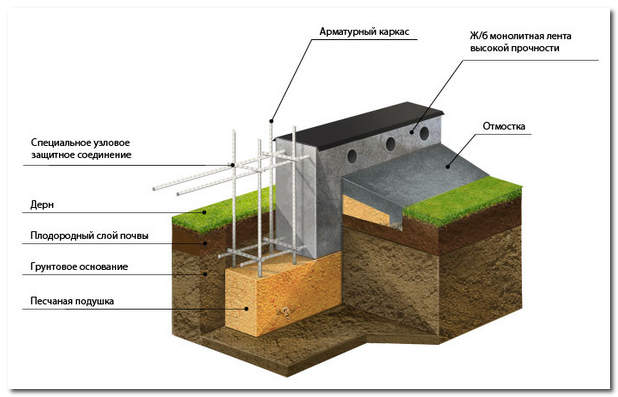

Рис. 8 Железобетонный ленточный фундамент

Ригели каркаса также монолитно железобетонные, прямоугольного сечения, высотой 600 мм. Ригель используется в качестве опоры для многочисленных зданий: общественных, промышленных и производственных. Так же ригель обеспечивает связь между вертикальными элементами конструкций, они применяются в качестве опор для плит перекрытия. Материалы для изготовления ригеля выходят из тяжелого бетона, с применением высококачественной арматуры стальной. Обязательно бетон должен подходить определенным требованиям-иметь водоотталкивающие свойства, быть морозоустойчивым. Так же ригели по конструкциям бывают разными, они отличаются по размерам и массе.

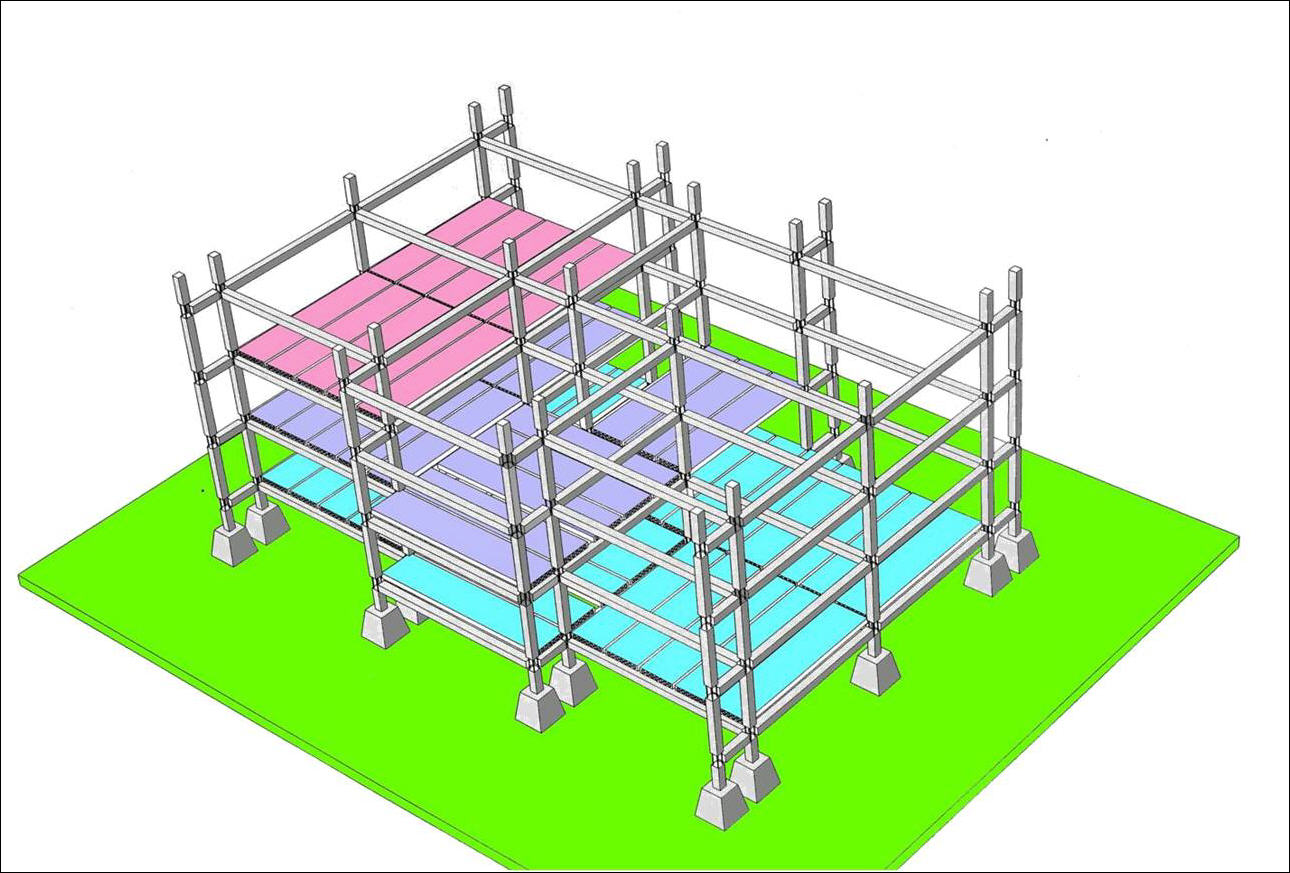

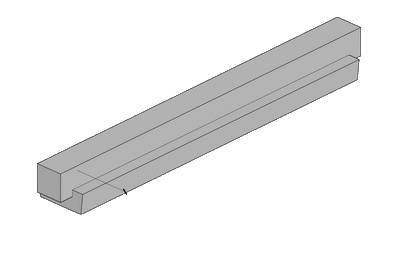

Рис. 9 Схема ригельных конструкций Рис. 9 Ригель, монолитны железобетон
