Інструкційна карта до практичної роботи № 1

Дисципліна: Агрометеорологія

Тема: Визначення температури ґрунту.

Мета: ознайомитися з особливостями вимірювання теплового режиму ґрунту та характером розподілу температури з глибиною.

Обладнання: строковий термометр ТМ-3, мінімальний термометр ТМ-2, максимальний термометр ТМ-1, витяжні термометри ТПВ- 50.

Література

1. Лосев А.П. Сборник задач и вопросов но агрометеорологии. Л.: Гидрометеоиздат, 1988 – 144 с.

2. Михайленко М.М. Основи сільськогосподарської метеороло­гії: Лабораторно-практичні заняття. − К. : Вища школа, 1977 − 88 с.

3. Павлова М.Д. Практикум по агрометеорологии. Л.: Гидрометеоиздат, 1974 – 183 с.

Завдання 1. Вивчити будову приладів для вимірювання температури грунту.

Завдання 2.Провести установку і вимірювання максимального термометру ТМ-1 та витяжного термометру ТПВ- 50.

Теоретичне обґрунтування

Температура ґрунту - один з основних факторів життя рослин. Від неї залежить швидкість проростання насіння, активність поглинання мінеральних речовин, активність мікроорганізмів та інше.

За принципом роботи термометри поділяються на:

1. Рідинні термометри. Термометрична рідина спирт або ртуть. Принцип роботи оснований на зміні об'єму рідини залежно від коливань температур.

2. Термоелектричні термометри основані на зміні електрорушійної сили термоелементів, що виникає внаслідок різниці температур.

3. Термометри опору основані на зміні електричного опору матеріалів.

4. Деформаційні термометри основані на принципі зміни лінійних розмірів твердих тіл зі зміною температури.

На метеорологічних станціях температуру поверхні ґрунту вимірюють строковим, мінімальним та максимальним термометрами.

Строковий термометр ТМ-3 застосовується для вимірювання температури поверхні ґрунту в даний момент. Це ртутний термометр із циліндричним резервуаром. Поділки на його шкалі нанесені через 0,5 °С.

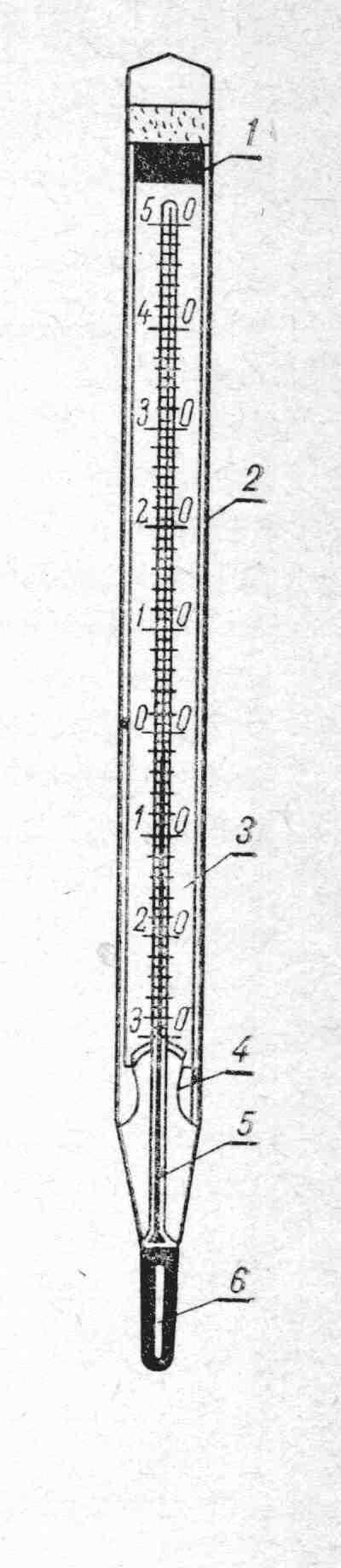

Р ис. 1

Строковий термометр тм-3:

1, 4 - кріплення шкали;

2 - скляна оболонка;

3 - шкала;

5 - капілярна трубка;

6 - резервуар.

Мінімальний термометр ТМ-2 застосовують для вимірювання найнижчої температури за період між термінами спостережень. Це термометр спиртовий з ціною поділки 0,5 °С Робоче положення горизонтальне. Резервуар термометра циліндричний чи у вигляді вилки. Мінімальні показники термометра визначають по тому, що знаходиться в капілярі 1 усередині спирту легкому штифтику 2, виготовленому з темного скла з потовщеннями на кінцях. При підйомі резервуару термометра штифтик вільно переміщається в спирті, але не виходить з нього, оскільки не може прорвати поверхневу плівку, що обмежує меніск спирту 3.

Ш тифтик підібраний таким чином, що сили тертя його об стінки капіляра більше сил розширення спирту і менше сил поверхневого натягнення плівки. Тому за підвищення температури спирт, розширюючись, вільно обтікає штифт, а за пониження її після зіткнення поверхневої плівки з штифтиком останній переміщується разом із спиртом у бік резервуару. Рухається він до тих пір, поки температура знижується. При підвищенні температури рух його припиняється. Тому положення штифтика дає можливість виміряти мінімальну температуру між термінами спостережень. Відлік починають від кінця штифтика, протилежному резервуару. Влітку при високих температурах ґрунту мінімальний термометр може вийти з ладу, тому на день його прибирають, заздалегідь відзначивши показники за спиртом і штифтиком.
