1.6 Контрольные вопросы

1.6.1 Классификация УАТС.

1.6.2 Характеристика цифровой гибридной IP PBX KX - TDA200

«PANASONIC».

1.6.3 Сервисные возможности современных УАТС.

1.6.4 Системные телефонные аппараты, их особенности.

1.6.5 Назначение диска навигации. Для чего нужны функциональные и программируемые кнопки?

Список литературы:

1. Иванова Т.И. Корпоративные сети связи. – М.: Эко-трендз, 2001.278с.

2. Руководство по функциям цифровой гибридной IP-PBX KX - TDA200 «PANASONIC»

3. Руководство пользователя цифровой гибридной IP-PBX KX - TDA200 «PANASONIC»

2 Лабораторная работа 2

Назначение (удаление, переименование) абонентам внутренних номеров (extension) и имен на рабочем ПК. Сконфигурированные данные переносятся на главный ПК для изменения данных в системе. Проверка правильности фактического выполнения работ путем установления соединений с телефонных аппаратов.

2.1 Цель работы

Получение навыка назначения (удаление, переименование) абонентам внутренних номеров и имен.

2.2 Предварительная подготовка

Ознакомление: с оборудованием УАТС; с платой центрального процессора, с платой цифровых внутренних линий, с вспомогательной базовой платой.

2.3 Рабочее задание

2.3.1 На рабочих ПК создать виртуально конфигурацию соответствующих плат реальной цифровой гибридной IP-PBX: DLS 8, SLC 16, LCOT 16. Осуществить назначение номера или имени внутренних абонентов.

2.4 Методические указания по выполнению работы

_{2.4.1 УАТС содержит платы: PSU-M - 1; DLC8 -1; SLC16 – 3; LCOT16 – 1; OPB3 – 1; BRI8 – 1. PSU-M – 1 плата питания. DLC8 -1 восьми портовая плата цифровых внутренних линий для подключения цифровых телефонных аппаратов. SLC16 – 3 платы 16 портовые для подключения аналоговых телефонных аппаратов. LCOT16 – 1 плата 16 портовая для подключения аналоговых внешних линий. OPB3 – 1 на этой плате установлена 16 портовая плата для эхоподавления при осуществлении конференц связи. BRI8 – 1 восьми портовая плата интерфейса базового доступа к ISDN (таблица 3).}

_{Таблица 3 – Установленные платы}

PSU-M	DLC-8	SLC16	SLC16	SLC16	LCOT16	OPB3	BRI-8				MPR
0 слот	1 слот	2 слот	3 слот	4 слот	5 слот	6 слот	7 слот	8 слот	9 слот	10 слот	11 слот

_{2.4.2 Для начала работы необходимо открыть файл File -> Open -> Panasonic_conf. После этого откроется окно конфигурации АТС Panasonic.}

_{2.4.3 Указать в поле Slot порядковый номер вышеперечисленных плат, а в поле Port – номер порта, к которому подключается телефонный аппарат.}

_{2.4.4 Указать в поле Port Type тип порта (DPT – цифровой системный телефон, SLT – аналоговый телефон).}

_{2.4.5 Проследить состояние поля connection указывающий текущее состояние соединения и имеет две опции – INS (in service – в обслуживании) и OUS (out of service – не в обслуживании).}

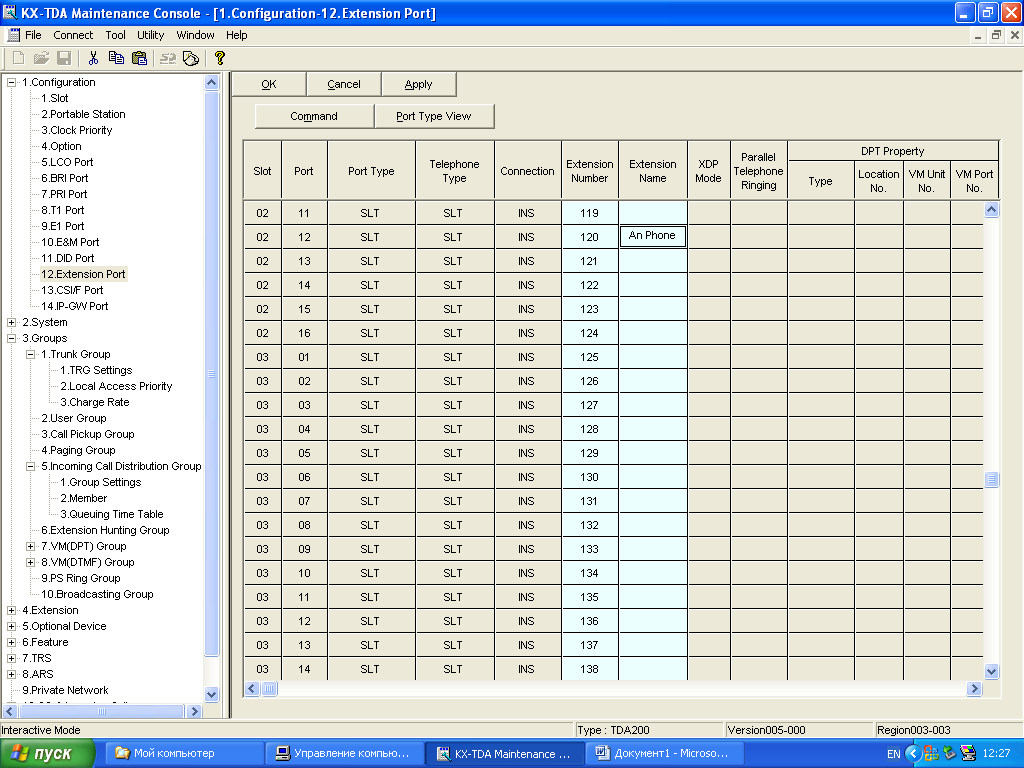

_{2.4.6 Для назначения номера и имени абонента необходимо выполнить следующую последовательность действий показанных на рисунке 11:}

_{Configuration -> Extension Port}

_{Рисунок 11 – Создание (удаление, переназначение) номеров}

_{внутренних абонентов}

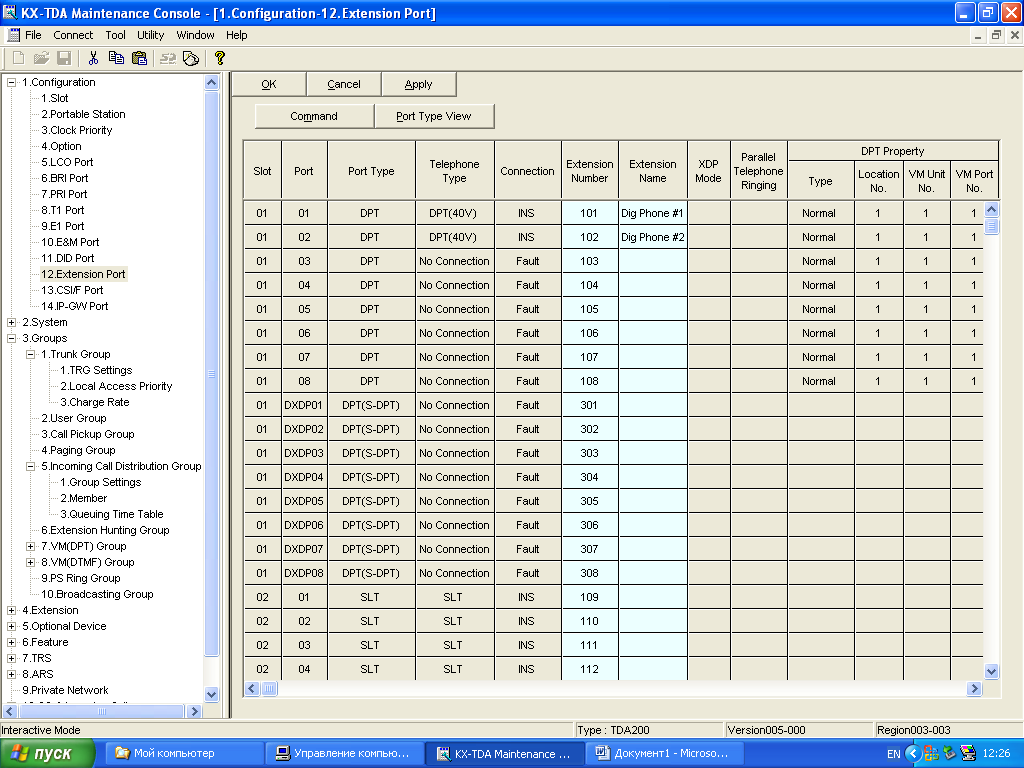

_{2.4.7 Для назначения имени абонента необходимо выполнить следующую последовательность действий показанных на рисунке 12:}

_{В столбце Extension number вводится внутренний номер абонента, а в столбце Extension name назначается имя соответствующему абоненту.}

_{Также настройку параметров внутренних абонентов (extensions) можно произвести в меню Extension -> Wired Extension -> Extension Settings.}

_{Рисунок 12 – Создание (удаление, переназначение) имен внутренних}

_{абонентов}
