Приложение 2
Температура воздуха в помещениях
Наименование помещения или категория
|
Температура воздуха, оС |
|
оптимальная |
допустимая |
|
Жилая комната |
20-22 |
18-24 (20-24) |
Жилая комната в районах с температурой наиболее холодной пятидневки (обеспеченностью 0.92) минус 31 оС и ниже |
21-23 |
20-24 (22-24) |
Кухня |
19-21 |
18-28 |
Туалет |
19-21 |
18-28 |
Ванная, совмещенный санузел |
24-26 |
18-28 |
Помещения для отдыха и учебных занятий |
20-22 |
18-24 |
Межквартирный коридор |
18-20 |
18-22 |
Вестибюль, лестничная клетка |
16-18 |
14-20 |
Кладовая |
18-18 |
12-22 |
1 |
20-22 |
18-24 |
2 |
19-21 |
18-23 |
За |
20-21 |
19-23 |
3б |
14-16 |
12-17 |
3в |
18-20 |
16-22 |
4 |
17-19 |
15-21 |
5 |
20-22 |
20-24 |
6 |
16-18 |
14 -20 |
Ванные, душевые |
24-26 |
18-28 |
Приложение 3 Коэффициенты местных сопротивлений для элементов систем отопления
Элемент системы отопления |
КМС при условном диаметре трубы, dу, мм |
|||||
15 |
20 |
25 |
32 |
40 |
50 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Радиаторы секционные |
2 |
2 |
2 |
2 |
2 |
2 |
Тройник: на проходе |
1 |
1 |
1 |
1 |
1 |
1 |
на ответвлении |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
на противотоке |
3 |
3 |
3 |
3 |
3 |
3 |
Отвод 90 или утка |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
Крестовина: на проходе |
2 |
2 |
2 |
2 |
2 |
2 |
на ответвлении |
3 |
3 |
3 |
3 |
3 |
3 |
Вентиль |
16 |
10 |
9 |
9 |
8 |
7 |
Задвижка |
- |
- |
0,5 |
0,5 |
0,5 |
0,5 |
Кран проходной: на проходе |
2 |
1.5 |
2 |
- |
- |
- |
на повороте |
3 |
3 |
4,5 |
- |
- |
- |
Внезапное расширение |
1 |
1 |
1 |
1 |
1 |
1 |
Внезапное сужение |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Приложение 4

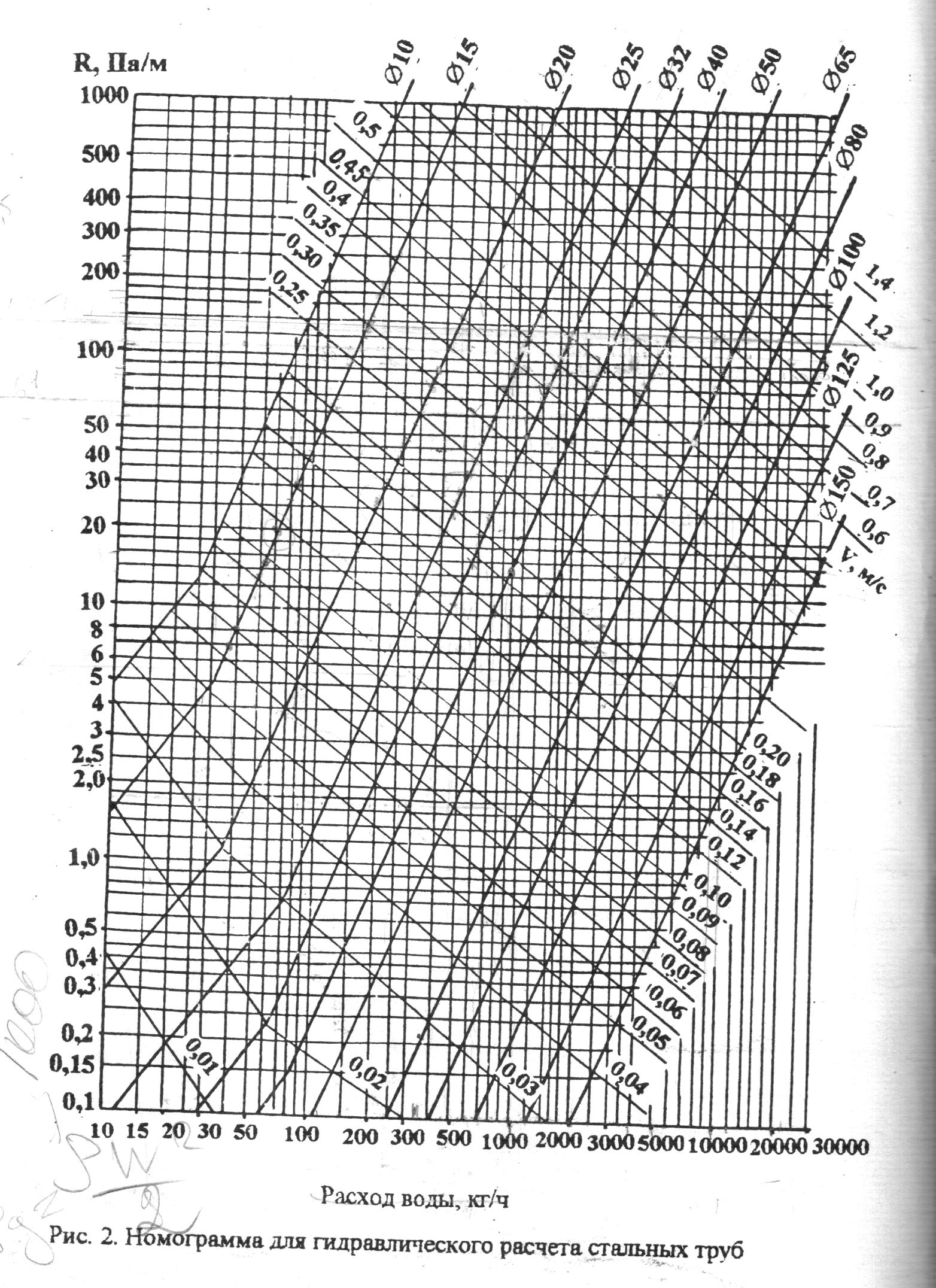

Номограмма для гидравлического расчета стальных труб
Приложение 5
Пример
выполнения графической части

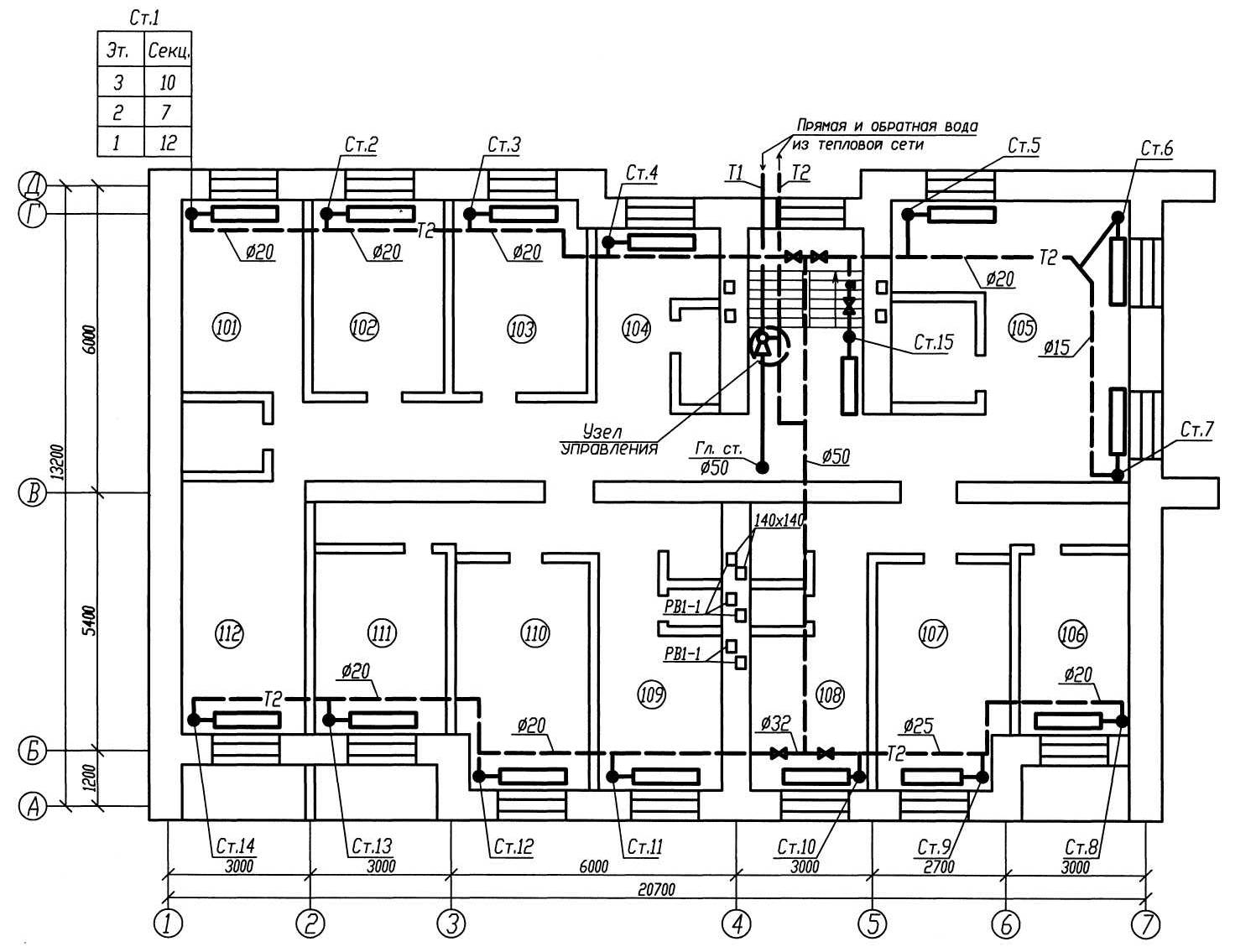

План типового этажа
Аксонометрическая схема системы отопления

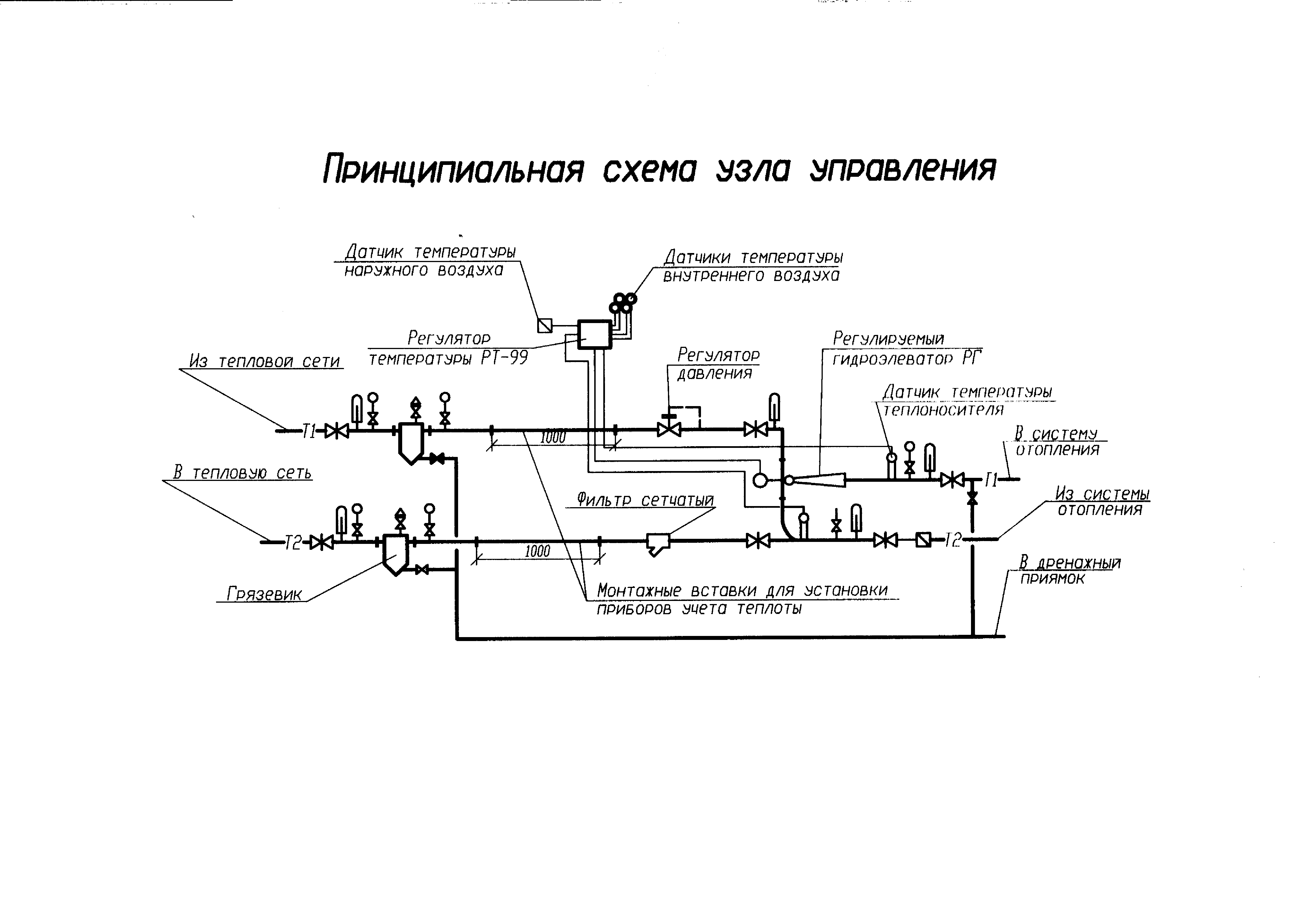

Принципиальная схема узла управления
Приложение 6

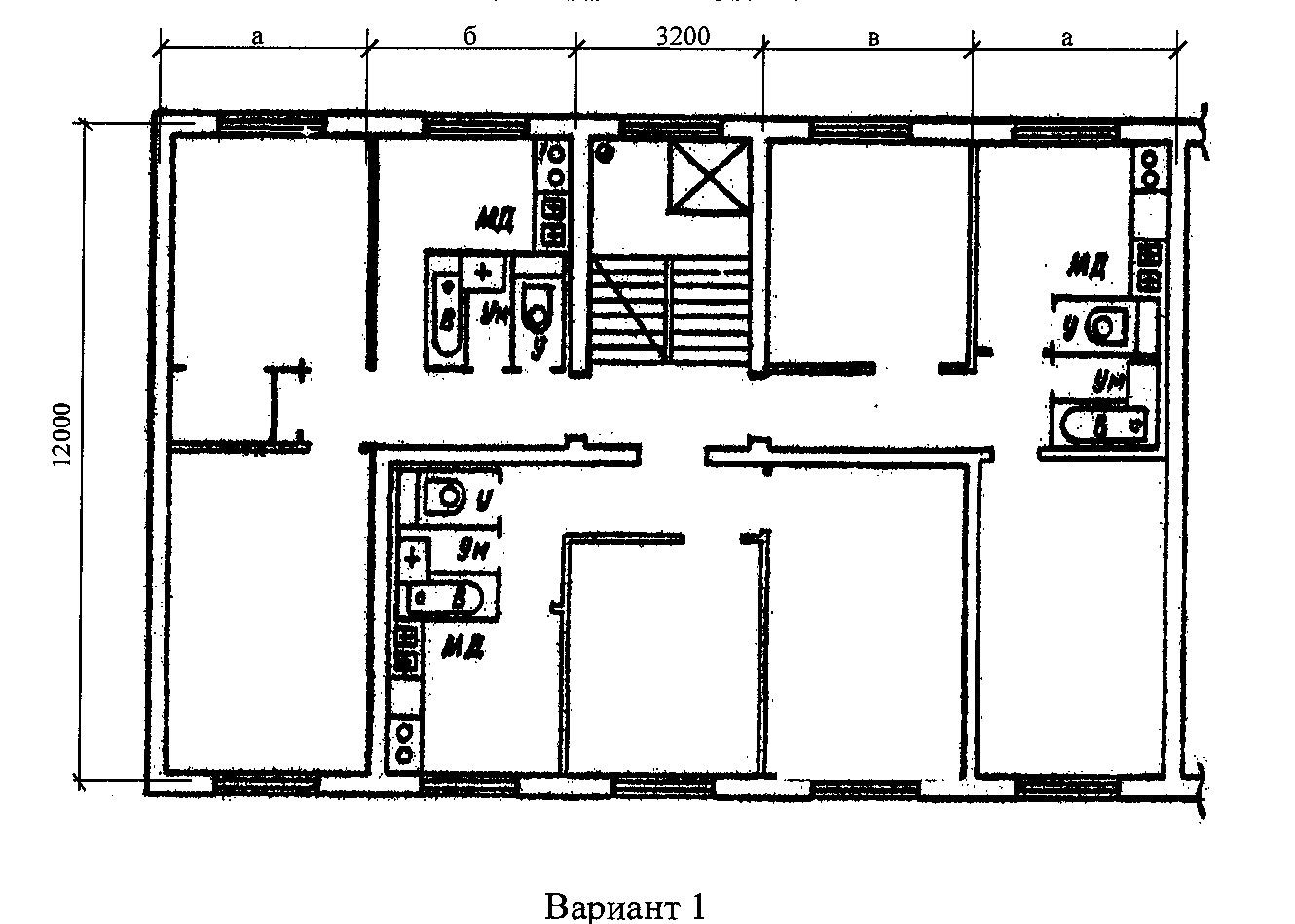

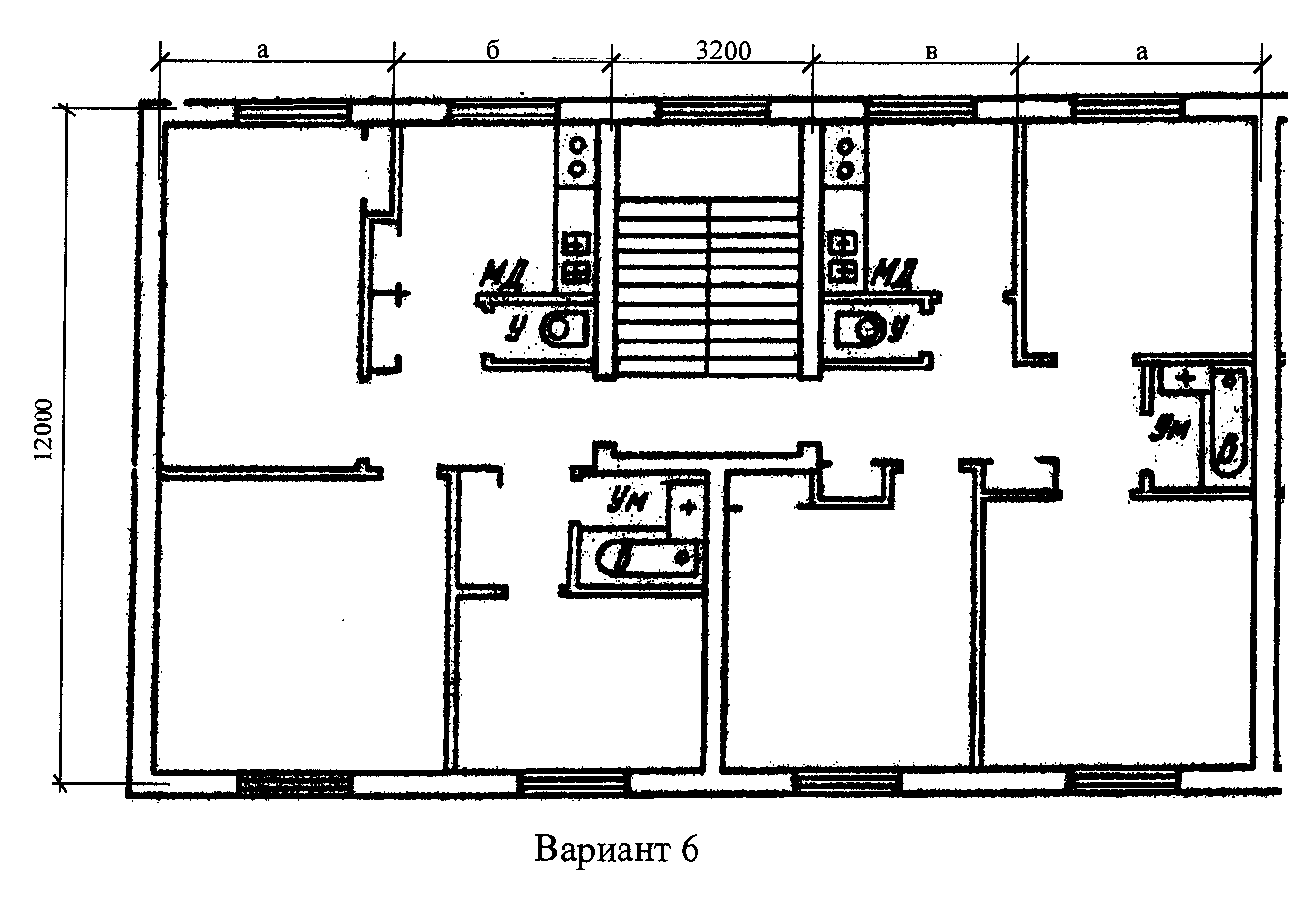

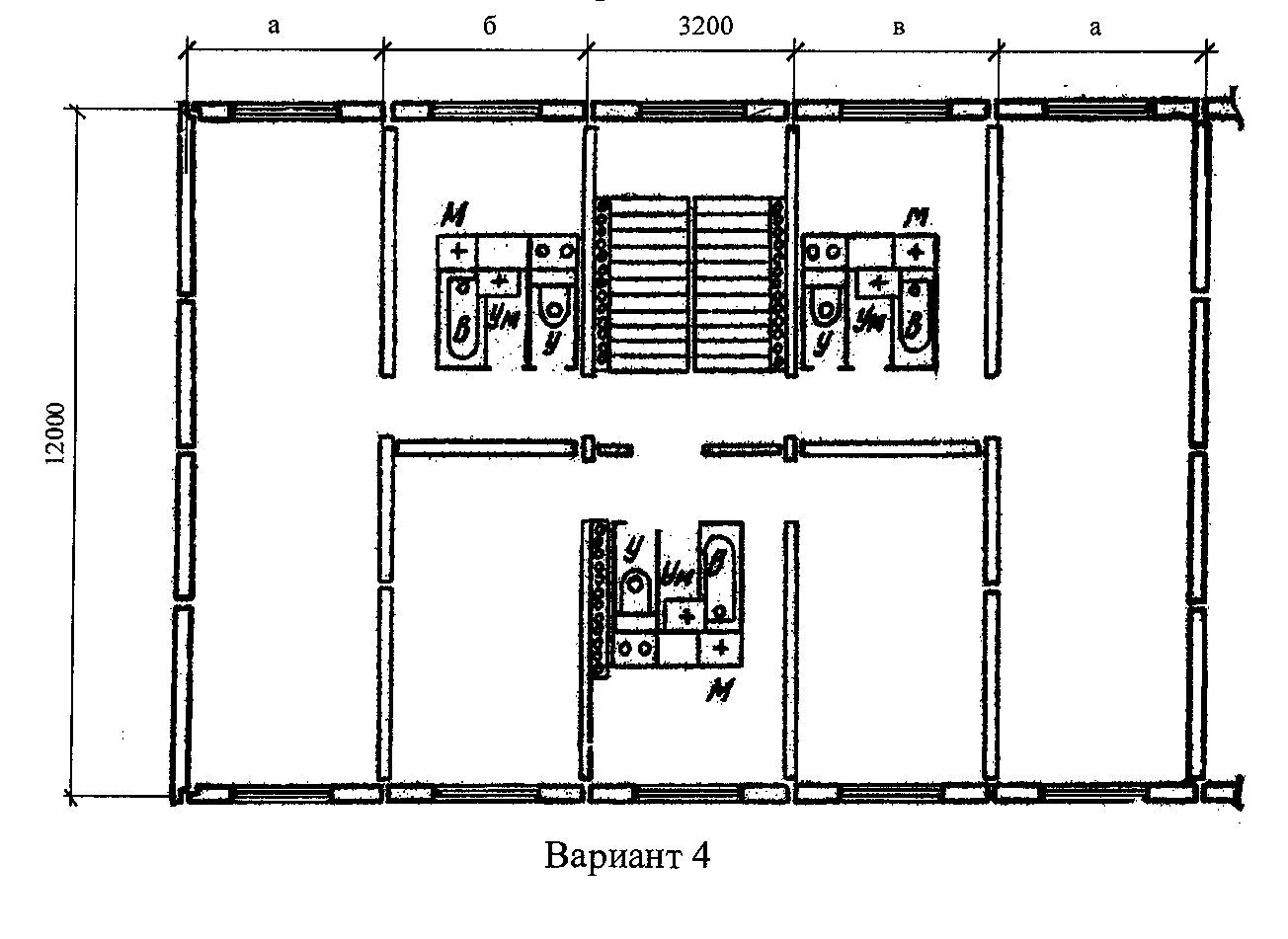

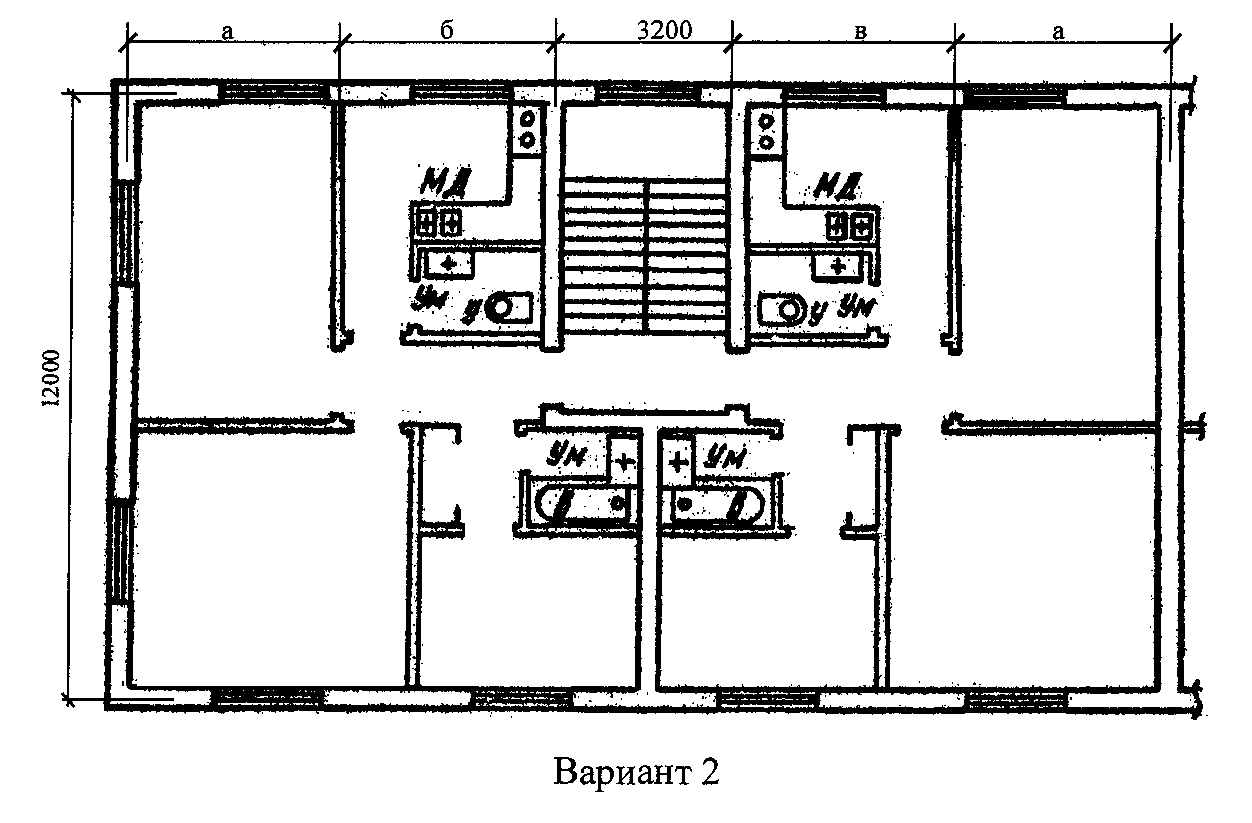

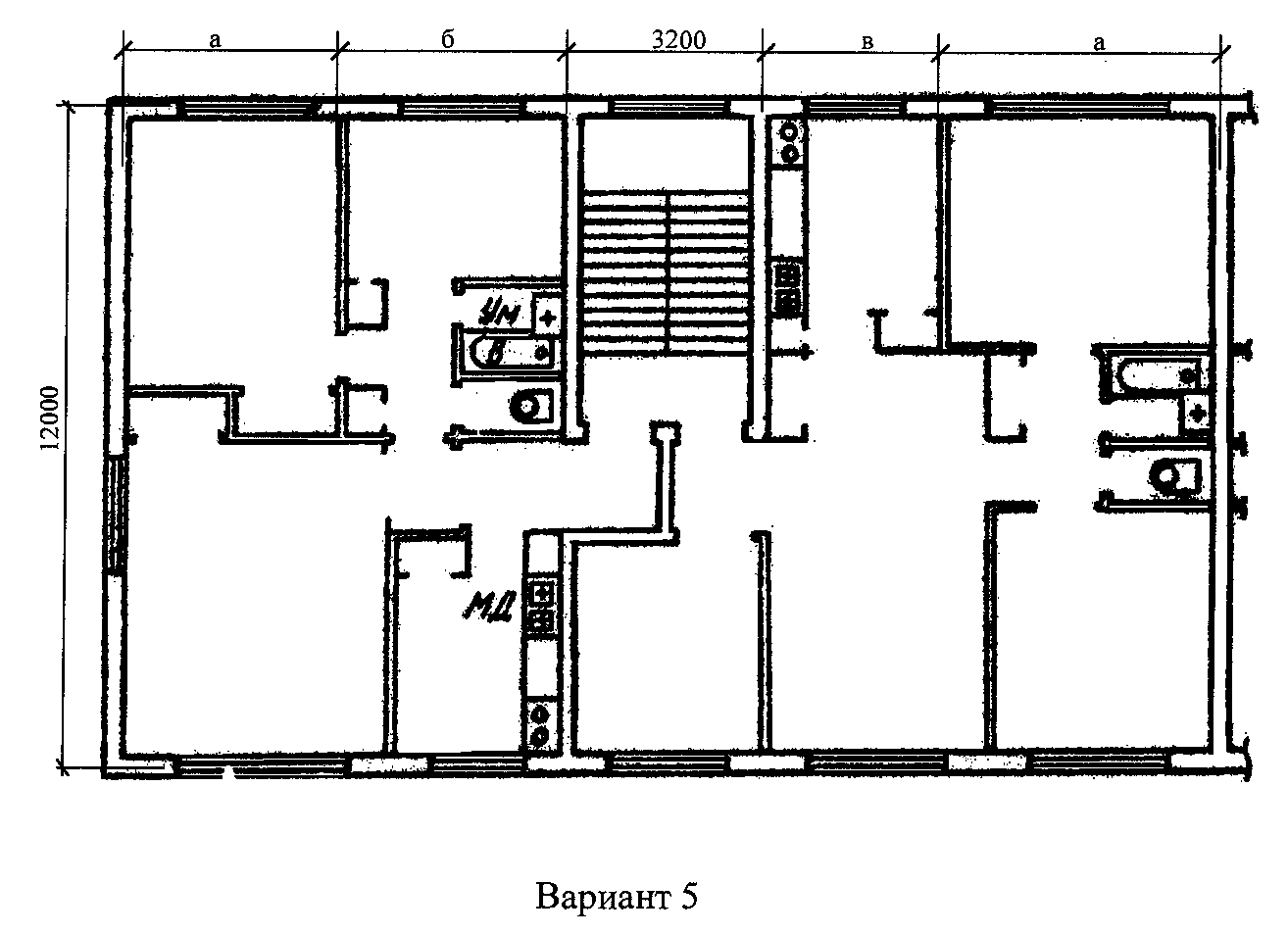

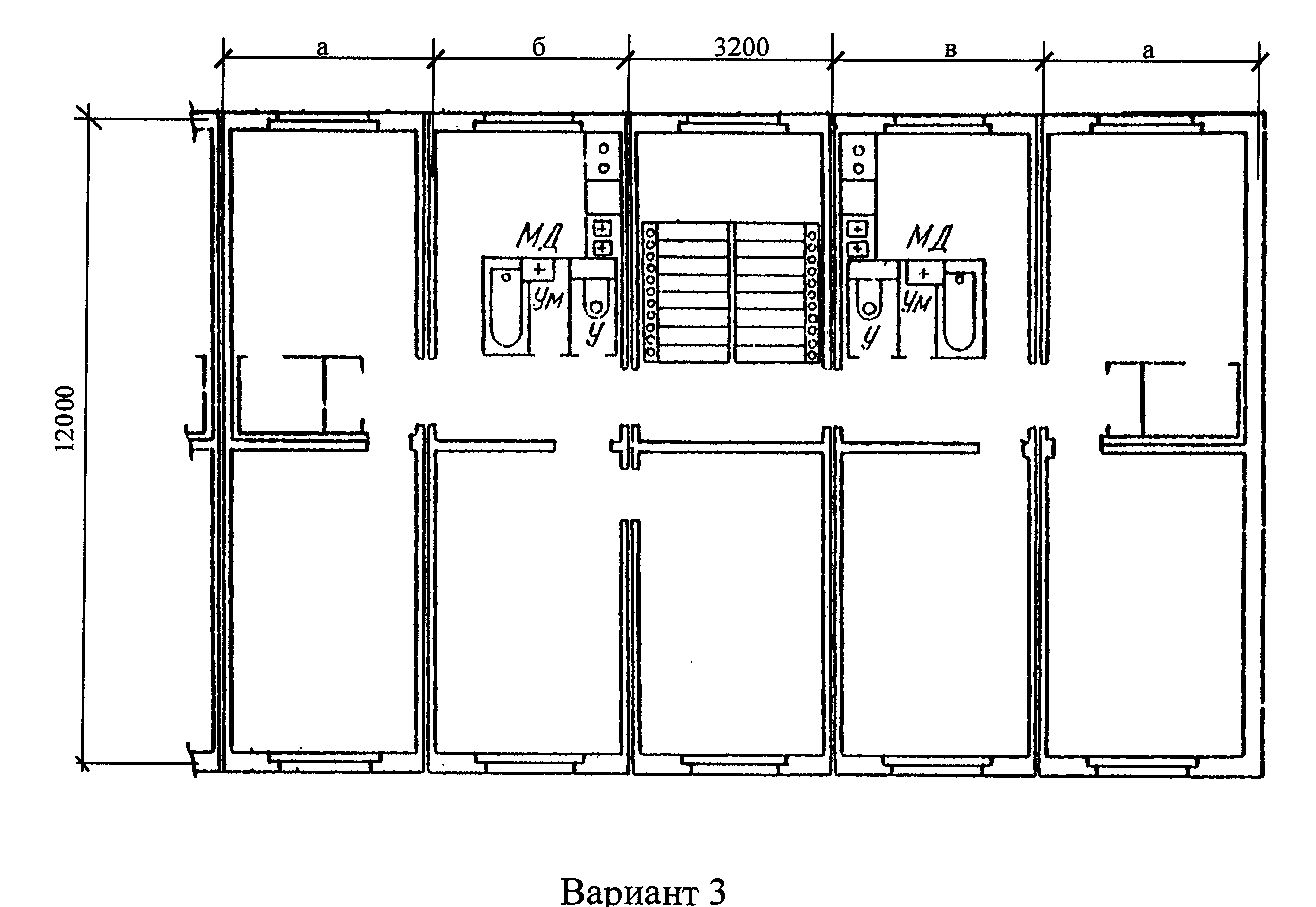

Схемы типовых этажей

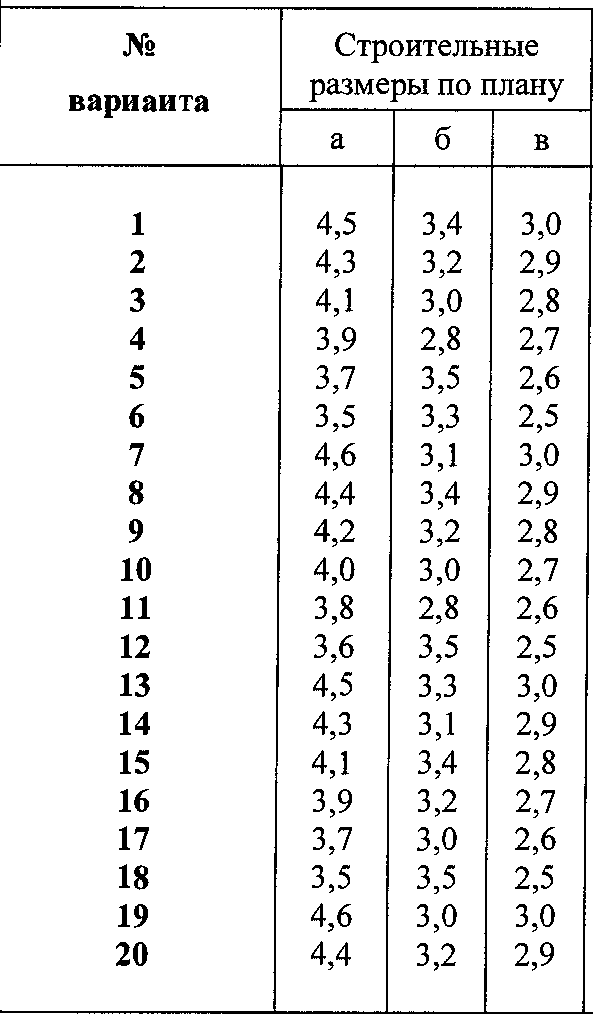

Размеры помещений, м
