Тема 4.1, 4.2 Анализ и расчёт магнитных цепей
1. Законом Ома для магнитной цепи называют уравнение...
а) ;
б) ;
в) ;
г) .
2. Если при том же значении тока I магнитопровод, выполненный из стали с кривой намагничивания А заменить на магнитопровод с кривой Б. магнитный поток Ф...
а) Уменьшится;
б) Увеличится;
в) Не изменится;
г) Не хватает данных.
3. Если при неизменном магнитном потоке увеличить площадь поперечного сечения S магнитопровода магнитная индукция В...
а) не изменится;
б) уменьшится;
в) не хватает данных;
г) увеличится.
4. Если заданы величина МДС магнитной F = 200 A, длина средней линии lфер = 0,5 м, площадь поперечного сечения S = 10 ∙ 10-4 м2 магнитопровода и основная кривая намагничивания материала сердечника, то магнитный поток Ф составит...
а) 0,0024 Вб;
б) 0,0015 Вб;
в) 0,002 Вб;
г) 0,005 Вб.
5. МДС вдоль приведенной магнитной цепи можно представить в виде...
а)
;
б)
;
в)
;
г)
.
Тема 5.1, 5.2 Трансформаторы
1. Коэффициент трансформации трансформатора задаётся соотношением:
а)
;
б)
;
в)
.
2. Установите соответствие:
а) Измерительный трансформатор напряжения;
б) Автотрансформатор;
в) Силовой трансформатор.
3. Магнитопроводы трансформаторов набираются из тонких пластин электротехнической стали с целью снижения потерь:
а) в обмотках;
б) в магнитопроводе;
в) в обмотках и магнитопроводе.
4. Отношение напряжения на зажимах первичной и вторичной обмоток трансформатора при холостом ходе приближенно равно...
а) отношению магнитных потоков рассеяния;
б) отношению мощностей на входе и выходе трансформатора;
в) отношению чисел витков обмоток;
г) отношению токов первичной и вторичной обмоток трансформатора в номинальном режиме
5.
Сравните
жесткость внешних характеристик
трансформаторов одинаковой мощности,
имеющих напряжения короткого замыкания
соответственно
и
.
а) характеристика первого трансформатора более мягкая;
б) внешние характеристики одинаковы;
в) для ответа недостаточно данных;
г) характеристика первого трансформатора более жестка.
6. Трансформатор не предназначен для преобразования...
а) электроэнергии одного напряжения в электроэнергию другого напряжения;
б) переменного тока в переменный ток другой величины;
в) изоляции одной электрической цепи от другой электрической цепи;
г) постоянного напряжения одной величины в напряжение другой величины.
7. Величина ЭДС, наводимой в обмотке трансформатора, не зависит от...
а) марки стали сердечника;
б) амплитуды магнитного поля;
в) частоты сети;
г) числа витков катушки;
8. 8. Внешняя характеристика трансформатора представлена на графике кривой, обозначенной цифрой...
а) 1;
б) 4;
в) 3;
г) 2.
Тема 6.1, 6.2, 6.3 Машины постоянного тока
1. Наиболее жёсткой является механическая характеристика у двигателя постоянного тока:
а) с независимым возбуждением;
б) с параллельным возбуждением ;
в) со смешанным возбуждением.
2. Жёсткость внешней характеристики наиболее выражена у генератора постоянного тока:
а) с параллельным возбуждением;
б) с последовательным возбуждением;
в) с независимым возбуждением.
3. Установите соответствие:
Часть Эл. двигателя постоянного тока
А. Статор
Б. Коллектор
В. Якорь
Входящие элементы
а) Вал + сердечник + обмотка;
б) Станина + полюса + обмотка + возбуждения;
в) Вал + медные пластины + изоляционные прокладки.
4. Для возбуждения основного магнитного поля электрической машины служит:
а) ротор;
б) статор.
5. Установите соответствие:

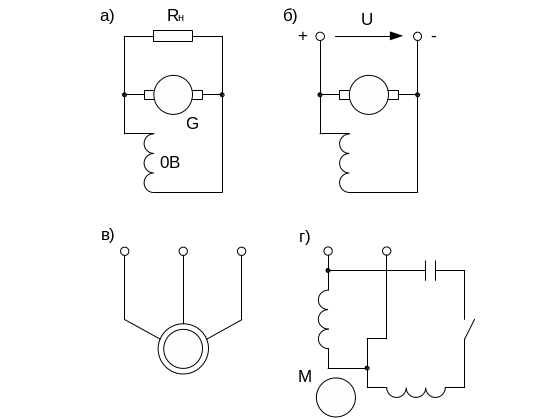

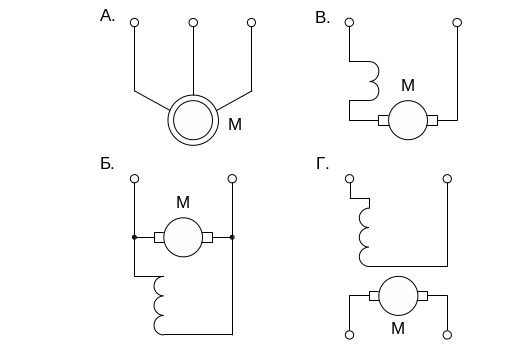

Схема
Тип электродвигателя
а) Двигатель постоянного тока;
б) трёхфазный асинхронный двигатель;
в) Двигатель постоянного тока;
г) Двигатель постоянного тока с независимым возбуждением.
6. Установите соответствие:
Механическая характеристика
Тип электродвигателя
а) Двигатель постоянного тока;
б) Трёхфазный асинхронный двигатель;
в) Двигатель постоянного тока с параллельным возбуждением.
7. Установите соответствие и записать ответы:
А. Однофазный асинхронный двигатель с короткозамкнутым ротором;
Б. Трёхфазный асинхронный двигатель;
В. Двигатель постоянного тока;
Г. Генератор постоянного тока.
8. Установите пропорциональность величин в машине постоянного тока (установите соответствие):
А.ЭДС якоря;
Б. Электромагнитный момент.
а) частота вращения якоря n и магнитный поток Ф;
б) величина тока якоря IЯ и магнитный поток Ф.
9. Жёсткость механической характеристики двигателя постоянного тока зависит от:
а) величины тока возбуждения;
б) величины тока якоря;
в) способа возбуждения.
10. Статор, якорь, щёточно-коллекторное устройство являются основными узлами:
а) Эл. машины постоянного тока;
б) Эл. машины переменного тока.
11. Наибольшим пусковым моментом обладают:
а) синхронные двигатели;
б) асинхронные двигатели;
в) двигатели постоянного тока.
12. Установите соответствие:
Уравнение
А.
;
Б.
;
В.
Искомая величина
а) ток генератора постоянного тока;
б) пусковой ток двигателя пост. Тока;
в) ток якоря двигателя постоянного тока.
13. Пусковой реостат применяют при пуске двигателя:
а) асинхронного;
б) постоянного тока.
14. Реверсирование двигателя постоянного тока с параллельным возбуждением достигается:
а) одновременным переключением выводов обмотки якоря и обмотки возбуждения;
б) переключением выводов обмотки якоря или обмотки возбуждения.
15. Установите соответствие:
Направление преобразования энергии
А. Преобразование эл. энергии в механическую;
Б. Преобразование механической энергии в электрическую.
Режим работы электрической машины
а) генератор;
б) двигатель.
16. Наибольшим пусковым моментом обладают:
а) синхронные двигатели;
б) асинхронные двигатели;
в) двигатели постоянного тока.
17. Установите соответствие:
Режим машины постоянного тока
А. Генератор постоянного тока под нагрузкой;
Б. Двигатель постоянного тока под нагрузкой.
Физические явления в якоре
а) вращающий момент + противо - ЭДС;
б) ЭДС якоря + тормозной момент.
18. Наилучшими регулировочными свойствами обладают электродвигатели __________ тока (дополните ответ).
19. Для возбуждения основного магнитного поля машины служит:
а) ротор;
б) статор.
20. Наиболее просто регулировать частоту вращения у электродвигателей:
а) асинхронных;
б) постоянного тока;
в) синхронных.
21. Установите соответствие:
Механическая характеристика
Схема эл. двигателя
22. Жёсткость механической характеристики наиболее выражена у двигателя постоянного тока:
а) с параллельным возбуждением;
б) с независимым возбуждением;
в) с последовательным возбуждением.
23. Установите соответствие:
Механическая характеристика
Тип электродвигателя постоянного тока
А. С независимым возбуждением;
Б. С параллельным возбуждением;
В. Со смешанным возбуждением;
Г. С последовательным возбуждением.
24. Если естественная механическая характеристика двигателя постоянного тока параллельного возбуждения - прямая А. то группе искусственных характеристик Б соответствует следующий способ регулирования частоты вращения ротора...
а) изменение сопротивления в цепи якоря
б) изменение напряжения, подводимого к якорю
в) изменение сопротивления в цепи обмотки возбуждения
г) изменение магнитного поток
25. Двигатель с параллельным возбуждением представлен схемой...
а)
б)
в)
г)
26. Генератор со смешанным возбуждением представлен схемой...
а)
б)
в)
г)
27. Правильные направления токов и ЭДС в двигателе постоянного тока показаны на рисунке...
а)
б)
в)
г)
28. Двигателю постоянного тока с последовательным возбуждением принадлежит механическая характеристика на рисунке...
а)
б)
в)
г)
29. Внешней характеристикой синхронного генератора является зависимость...
а)
;
б)
;
в)
;
г)
.
